ensp实验-高级ACL

高级ACL（Access Control List，访问控制列表）是一种网络安全技术，用于在网络设备（如路由器、防火墙等）上实现细粒度的访问控制。通过高级ACL，可以根据源IP地址、目的IP地址、协议类型、端口号等条件，对网络流量进行精确的控制和过滤

高级ACL可以用于多种场景，例如：

1. 网络安全：可以限制特定IP地址或者IP地址段的访问权限，防止未经授权的访问；
2. 服务提供商：可以根据客户需求，为不同用户提供不同的网络服务和带宽限制；
3. QoS（Quality of Service，服务质量）控制：可以根据流量类型、源目的IP地址等条件，对网络流量进行分类和优先级调整。

一、高级ACL实验

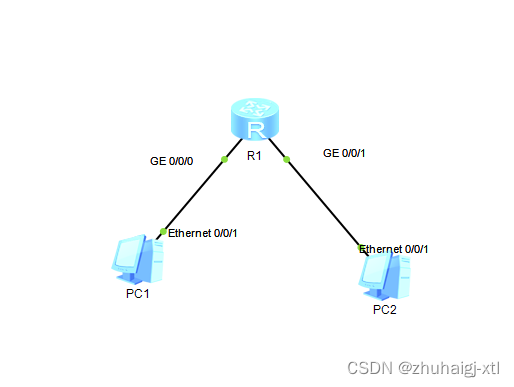

1、ACL实验拓扑图

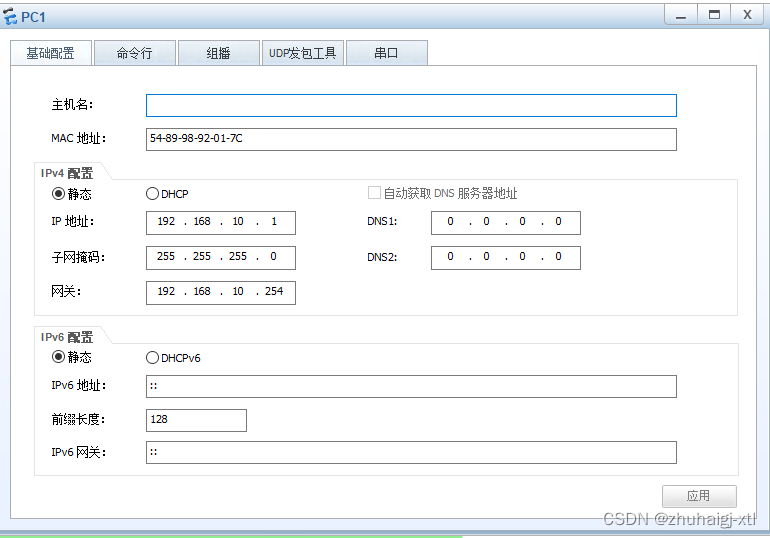

pc1配置

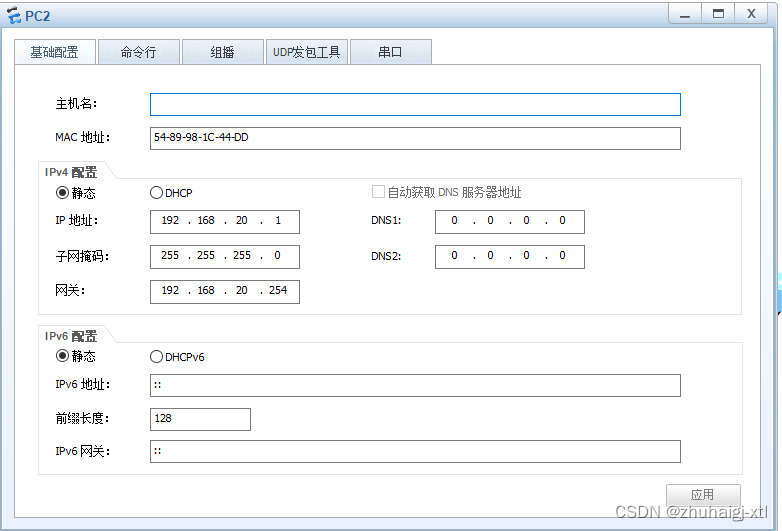

pc2配置

2、配置命令

配置路由器R1的IP地址

<Huawei>system-view  #进入系统视窗
[Huawei]name R1  #改名
[R1]undo info-center enable  #关闭输出信息
[R1]interface g0/0/0  #进入接口
[R1-GigabitEthernet0/0/0]ip address 192.168.10.254 24  #配置接口IP
[R1-GigabitEthernet0/0/0]undo shutdown  #打开接口
[R1-GigabitEthernet0/0/0]quit  #退出
[R1]interface g0/0/1  #进入接口
[R1-GigabitEthernet0/0/1]ip address 192.168.20.254 24  #配置接口IP
[R1-GigabitEthernet0/0/1]undo shutdown  #打开接口
[R1-GigabitEthernet0/0/1]quit  #退出
[R1]

配置高级ACL

[R1]acl 3000  #创建ACL，编号为3000
[R1-acl-adv-3000]rule 10 deny ip source 192.168.10.0 0.0.0.255 destination 19
2.168.20.0 0.0.0.255  #拒绝192.168.10.0网段访问192.168.20.0网段
[R1-acl-adv-3000]quit  #退出
[R1]interface g0/0/0  #进入接口
[R1-GigabitEthernet0/0/0]traffic-filter inbound acl 3000  #配置过滤
[R1-GigabitEthernet0/0/0]quit

为减少带宽浪费，在R1做以下配置

[R1]acl 3001
[R1-acl-adv-3001]rule 10 deny ip source 192.168.20.0 0.0.0.255 destination 1
92.168.10.0 0.0.0.255
#192.168.20.0/24网段发出的任何目的为192.168.10.0/24的数据包将被这条ACL规则阻止。
[R1-acl-adv-3001]quit
