(6)华为ensp--单臂路由

原创 已于 2022-05-19 10:25:15 修改 · 6.3k 阅读 · 78 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#p2p #蓝桥杯 #linq

于 2022-05-18 20:37:01 首次发布
本文详细介绍了单臂路由的概念及其作用，即在路由器的一个接口上配置子接口，使得不同VLAN间的设备能够通信。通过具体的配置步骤展示了在华为设备上配置单臂路由的过程，包括在LSW6和R7设备上的设置，以及注意点，如启用ARP广播功能和确保子接口IP地址正确。实验结果显示配置成功，实现了VLAN间的连通性。

1.什么是单臂路由？

“单臂路由（router-on-a-stick）是指在路由器的一个接口上通过配置子接口（或“逻辑接口”，并不存在真正物理接口）的方式，实现原来相互隔离的不同VLAN（虚拟局域网）之间的互联互通。

2.单臂路由的作用

实现原来相互隔离的不同VLAN（虚拟局域网）之间的互联互通。

具体配置

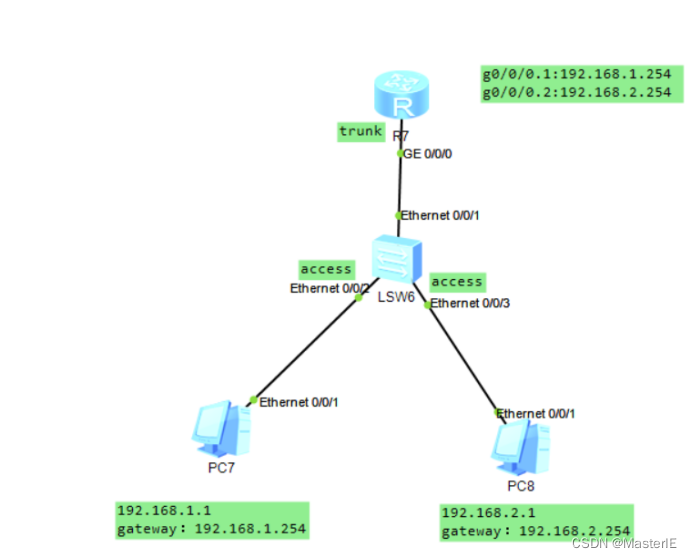

1.搭建这个拓扑图

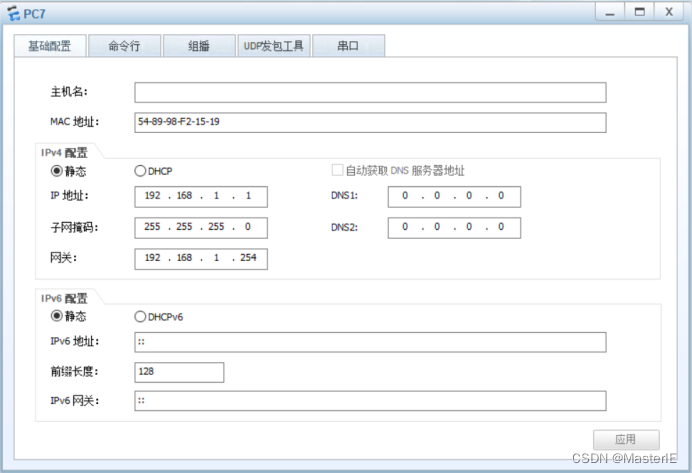

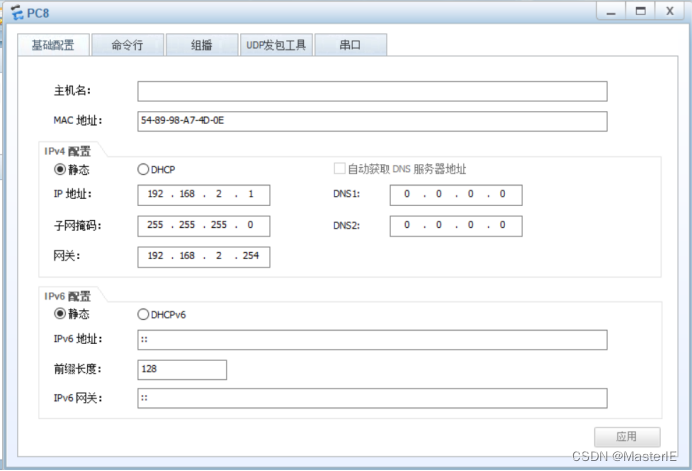

   2.进入pc进行配置

   3.进入LSW6进行配置

The device is running!

<Huawei>
<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]un in en //关闭提示信息
Info: Information ce
