【系统分析与设计】作业4

用例建模 - 绘制用例图

一、 简答题

1. 用例的概念

用例，或使用案例、用况，是软件工程或系统工程中对系统如何反应外界请求的描述，是一种通过用户的使用场景来获取需求的技术。每个用例提供了一个或多个场景，该场景说明了系统是如何和最终用户或其它系统互动，也就是谁可以用系统做什么，从而获得一个明确的业务目标。用例一般是由软件开发者和最终用户共同创作的。

2. 用例和场景的关系？什么是主场景或 happy path？

场景，或用例场景指用户实际应用场景的过程，通过各种动作组合起来，是实例化的用例，从一个用例可以实例化出多个用例场景。 简单讲，用例就是对全部用例场景的抽象，用例场景就是从用例中实例化出来的一组活动。

主场景对应于主要系统交互，通常是“成功”场景，最常用、最直接地实现用户目标的场景。

Happy path是一个没有异常或错误条件的默认场景。它让执行成果的能继续运行到最后，从而生成积极的响应。

3. 用例有哪些形式？

摘要：简洁的一段式概要，通常用于主场景。在早期需求分析过程中，为快速了解主题和范围，通常花费少量时间编写。
非正式：非正式的段落格式，用几个段落覆盖不同的场景。
详述：详细编写所有步骤和各种变化，同时具有补充部分，如前置条件和成功保证。确定并以摘要形式编写大量用例后，在第一次需求讨论中，详细地编写其中少量的具有重要架构意义和高价值的用例。

4. 对于复杂业务，为什么编制完整用例非常难？

复杂业务编制完整用例非常难的原因有：

• 由于业务复杂、需求多且杂，用例下的场景会非常多且复杂。
• 随着时间更迭，开发过程中需求会发生变化，用例场景不仅会越来越多，并且也会相应产生变化。
• 很难完整地考虑到所有的场景情况，并且有些业务难以使用用例抽象描述出来。
• 用例间的关系在多个用例之间是很复杂的，有些用例关系难以理清。

5. 什么是用例图？

用例图是指由参与者(Actor)、用例(Use Case)，边界以及它们之间的关系构成的用于描述系统功能的视图。用例图(User Case)是外部用户(被称为参与者)所能观察到的系统功能的模型图。用例图是系统的蓝图。用例图呈现了一些参与者，一些用例，以及它们之间的关系，主要用于对系统、子系统或类的功能行为进行建模。

6. 用例图的基本符号与元素？

• 参与者(Actor)：一个小人，表示一个系统用户，也就是与应用程序进行交互的用户、组织或者外部系统。


• 用例(Use Case)：一个圆框，表示对系统提供的功能、服务的一种用例描述。


• 包含关系：虚线箭头加上《include》标志，箭头方向指向被包含者。表示用例可以简单地包含其他用例所具有的行为，并把它所包含的用例行为作为自身行为的一部分。


• 拓展、延伸关系：虚线箭头加上《extends》，箭头方向指向基础用例。表示在一定条件下，把新的行为加入到已有的用例中，获得的新用例叫做扩展用例，原有的用例叫做基础用例，相当于为基础用例提供一个附加功能。

• 泛化关系：实线空心三角箭头，箭头方向指向父用例。表示一个父用例可以被特化形成多个子用例，而父用例和子用例之间的关系就是泛化关系。


• 关联关系：一条直实线。表示参与者与用例之间的关系。


7. 用例图的画法与步骤

• 绘制系统边界，并标记系统名称
• 确定参与者信息，包括
  • 主要参与者（primary actor）：具有用户目标，并通过使用 SuD 的服务完成。
  • 协作参与者（supporting actor）：为 SuD 提供服务。
  • 幕后参与者（offstage actor）：在用例行为中具有影响或利益，但不是主要或协助参与者。
• 确定参与者之间的关系（如是否为泛化关系）
• 根据需求识别和编制用例
• 确认用例间关系，如 includes 与 extends
• 确认用例与参与者的关系，包括关联关系
• 确定外部接口，在用例的事件流中发现其他系统支持，并将其标注出来放在系统框的右边

8. 用例图给利益相关人与开发者的价值有哪些？

• 使利益相关人更直观地了解系统的功能与用户交互情况，以确保其需求得到满足
• 用例图使得利益相关人提出需求变更时，可以更方便地修改系统设计，使得整个系统的实现过程变得更灵活
• 用例图使得开发者得以与设计者更好地交换信息，让开发者更明确地获取需求，以便开发活动的进行
• 用例图可以贯穿整个开发过程，对开发者的开发与测试工作进行指导，对于整个过程的其它工作流也会起到指导作用

二、建模练习题

2.1选择2-3个你熟悉的类似业务的在线服务系统（或移动 APP），如订旅馆（携程、去哪儿等）、订电影票、背单词APP等，分别绘制它们用例图。并满足以下要求：

• 请使用用户的视角，描述用户目标或系统提供的服务
• 粒度达到子用例级别，并用 include 和 exclude 关联它们
• 请用色彩标注出你认为创新（区别于竞争对手的）用例或子用例
• 尽可能识别外部系统和服务

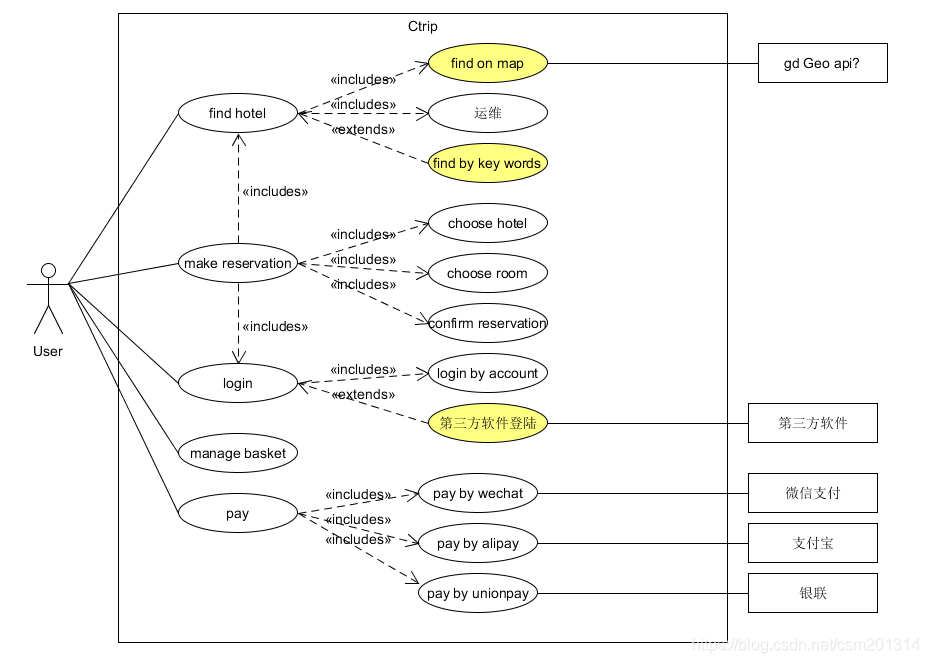

携程酒店：

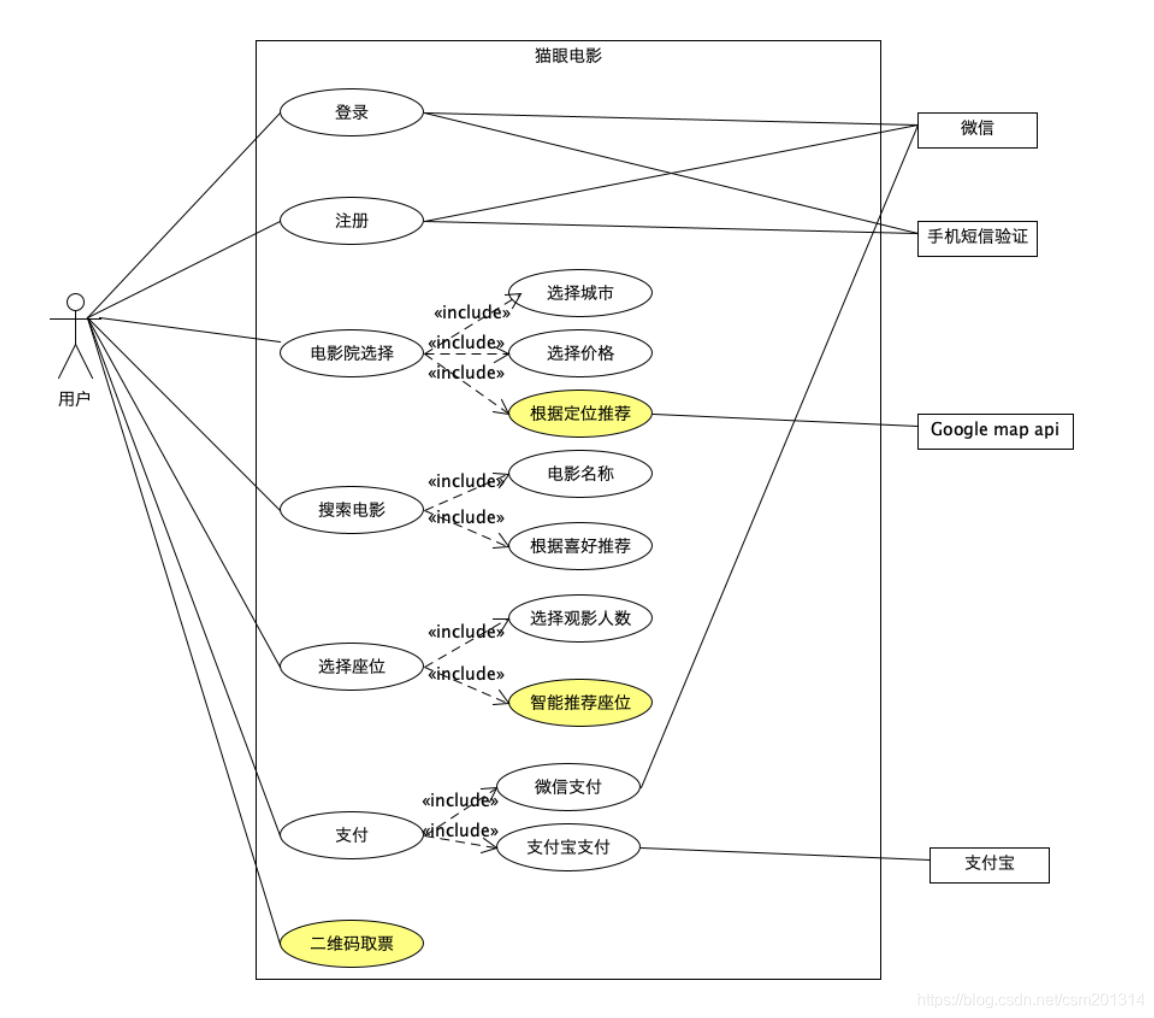

猫眼电影：

2. 2回答下列问题：

1. 为什么相似系统的用例图是相似的？

答：因为相似系统的参与者、用例、边界以及他们之间关系都是相似的，也无流程也是相似的，而用例图基本由这些因素决定，因此他们最终得到的用例图也是相似的。

2. 如果是定旅馆业务，请对比 Asg_RH 用例图，简述如何利用不同时代、不同地区产品的用例图，展现、突出创新业务和技术

答：创新业务与技术可以用特殊标记标志出来。在相似用例进行对比，展现、突出创新业务和技术。

3. 如何利用用例图定位创新思路（业务创新、或技术创新、或商业模式创新）在系统中的作用

答：创新思路可以在用例图中用醒目的颜色标注，这样可以帮助开发者快速定位该创新点，并查看其在整个系统中的位置。如果该创新点位于主用例上则很重要，反之则重要性有所下降。

4. 请使用 SCRUM 方法，选择一个用例图，编制某定旅馆开发的需求（backlog）开发计划表

ID	Name	imp	EST	How to demo	Notes
1	搜索酒店	30	10	1.输入目的地、入住时间等信息根据GPS获取匹配附近酒店列 2.输入酒店名字，精确定位匹配同名酒店列表	智能排序酒店列表，用户可自行选择酒店
2	观察	15	2	选择入住房间类型、入住人数、入住时间等信息，核对房间价格和时间等信息后确认订房账单	确认机制避免误选
3	登录	20	5	使用第三方微信账号登陆携程	一次登陆页面记忆保存，对接第三方登陆接口
4	支付	25	8	使用第三方支付微信支付支付账单	对接第三方支付接口

5. 根据任务4，参考 使用用例点估算软件成本，给出项目用例点的估算

用例	事务	计算	原因
搜索酒店	4	4	提供酒店房间数量、房间类型等信息，并及时更新
观察	7	40	对结果按用户需求进行排序
登录	4	7	用户输入相关信息，创建订单
支付	3	25	用户支付费用，需要调用相关API
