该博客主要探讨如何使用UMLet工具进行系统建模，包括根据Asg-RH.pdf文档绘制订旅馆系统的用例图及活动图，并详细分析了投递员使用投递箱进行快递包裹投递的业务场景，通过多泳道图建模三个不同阶段的业务流程。最后，展示了结合快递柜系统的新功能，如二维码扫描和微信小程序的用例图模型。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

一.简答使用 UMLet 建模：

1. 根据订旅馆建模文档，Asg-RH.pdf ：

1.1绘制用例图模型（到子用例）

在这里插入图片描述

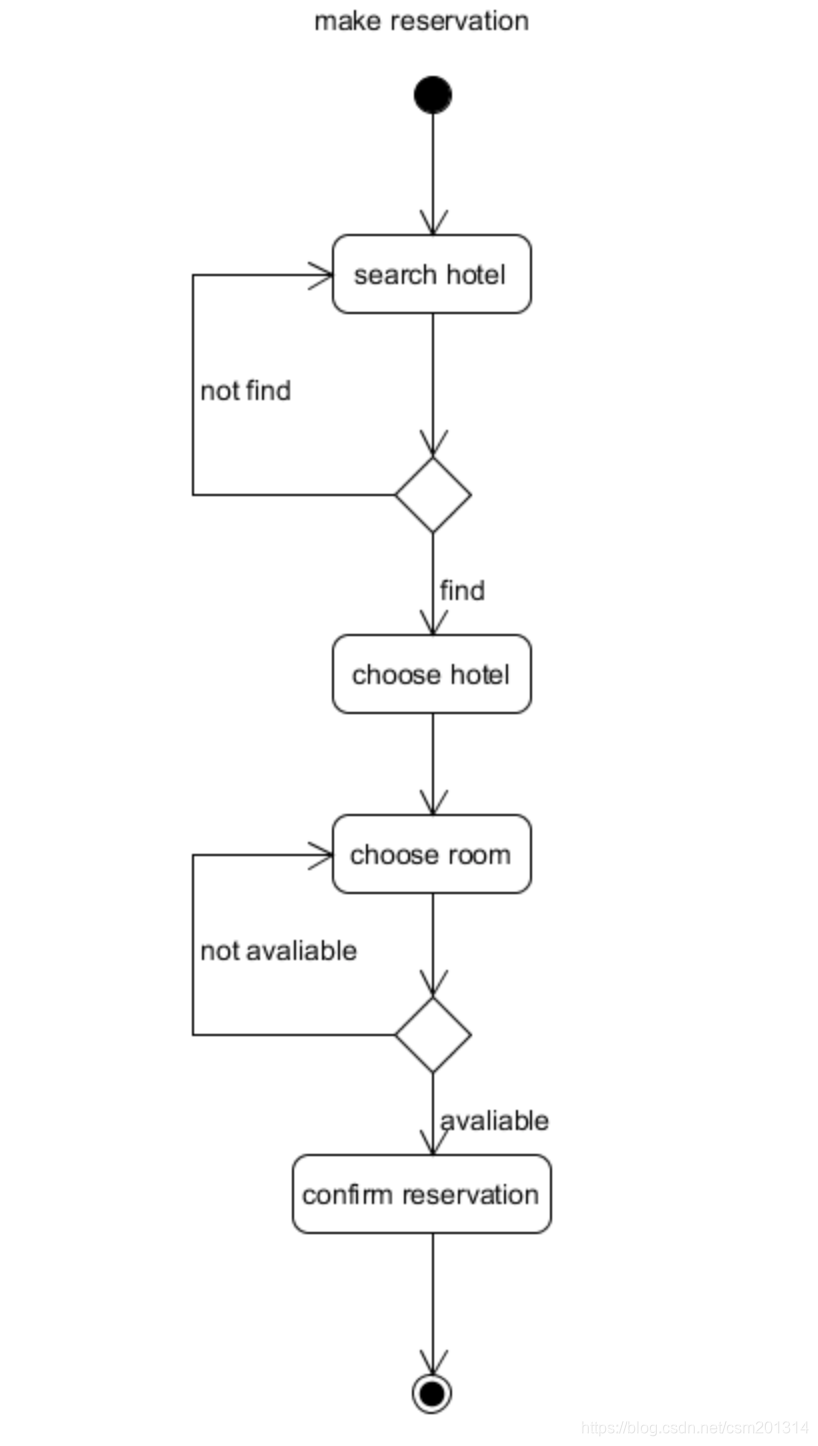

1.2 给出make reservation 用例的活动图

在这里插入图片描述

2.根据课程练习“投递员使用投递箱给收件人快递包裹”的业务场景

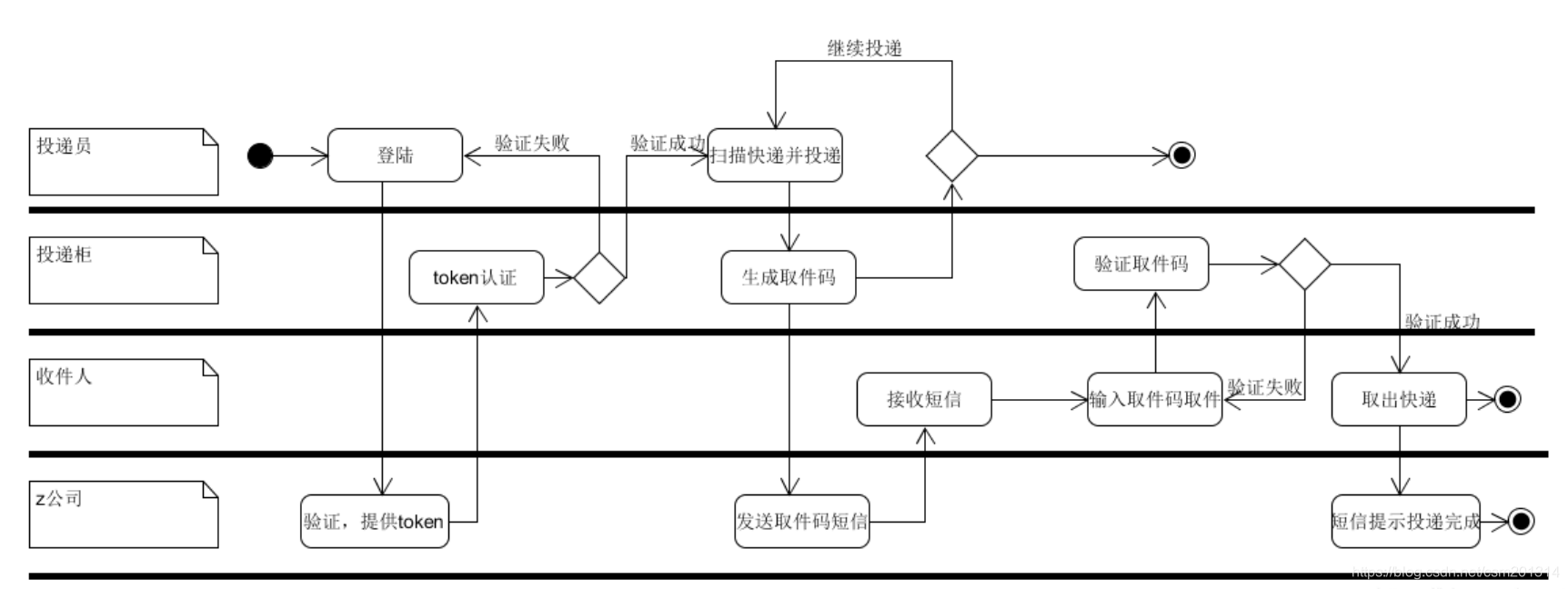

2.1 分别用多泳道图建模三个场景的业务过程

x科技公司发明了投递柜，它们自建了投递柜以及远程控制系统。注册的投递员在推广期免费使用投递柜。由于缺乏资源，仅能使用y移动平台向客户发送短信通知。
随着产品推广，x公司与各大快递z公司达成协议。x公司在快递柜上添加了二维码扫
