本人是新手，刚开始接触esp32板，希望能与大家交流。

开发板使用：esp01s

IDE: VSCODE + PLATFORMIO

烧录工具：迷你RS232升USB转TTL模块（ch340G）

外接电源：提供稳定的3.3v供电（也可以用RS232本身提供的3.3v供电吧）

在VS Code新建工程，工程命名为：esp8266-01

目标：通过局域网控制esp01s, 实现远程对ESP8266（具体型号为ESP-01S）板载的led灯进行开关。

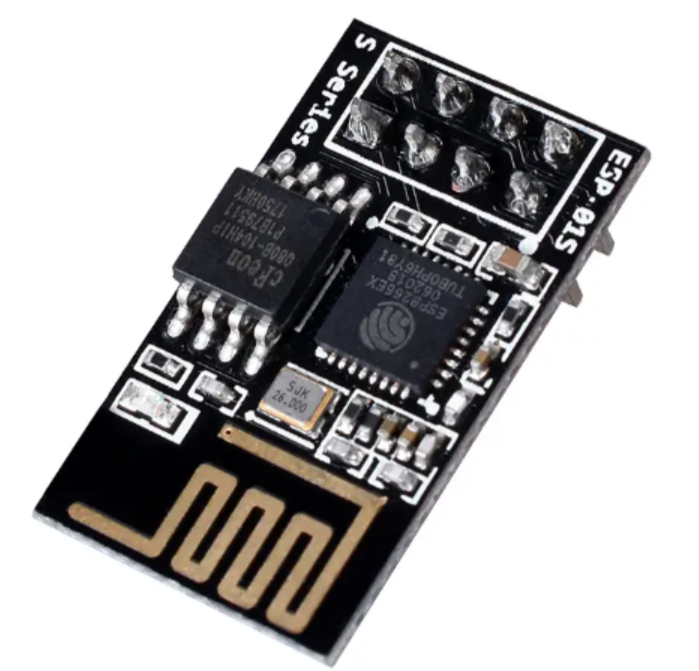

eps01s长这样，左下角是led灯：

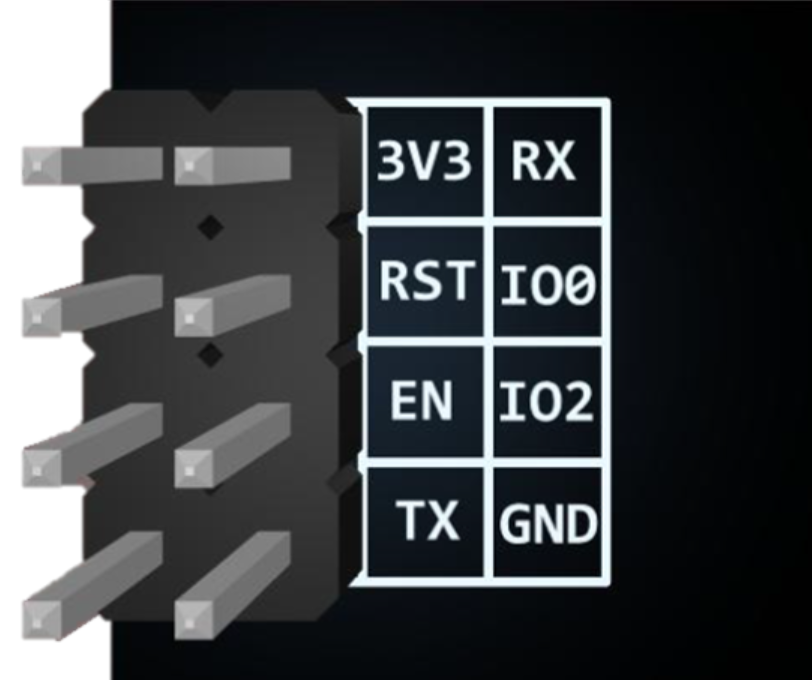

背面是这样的：

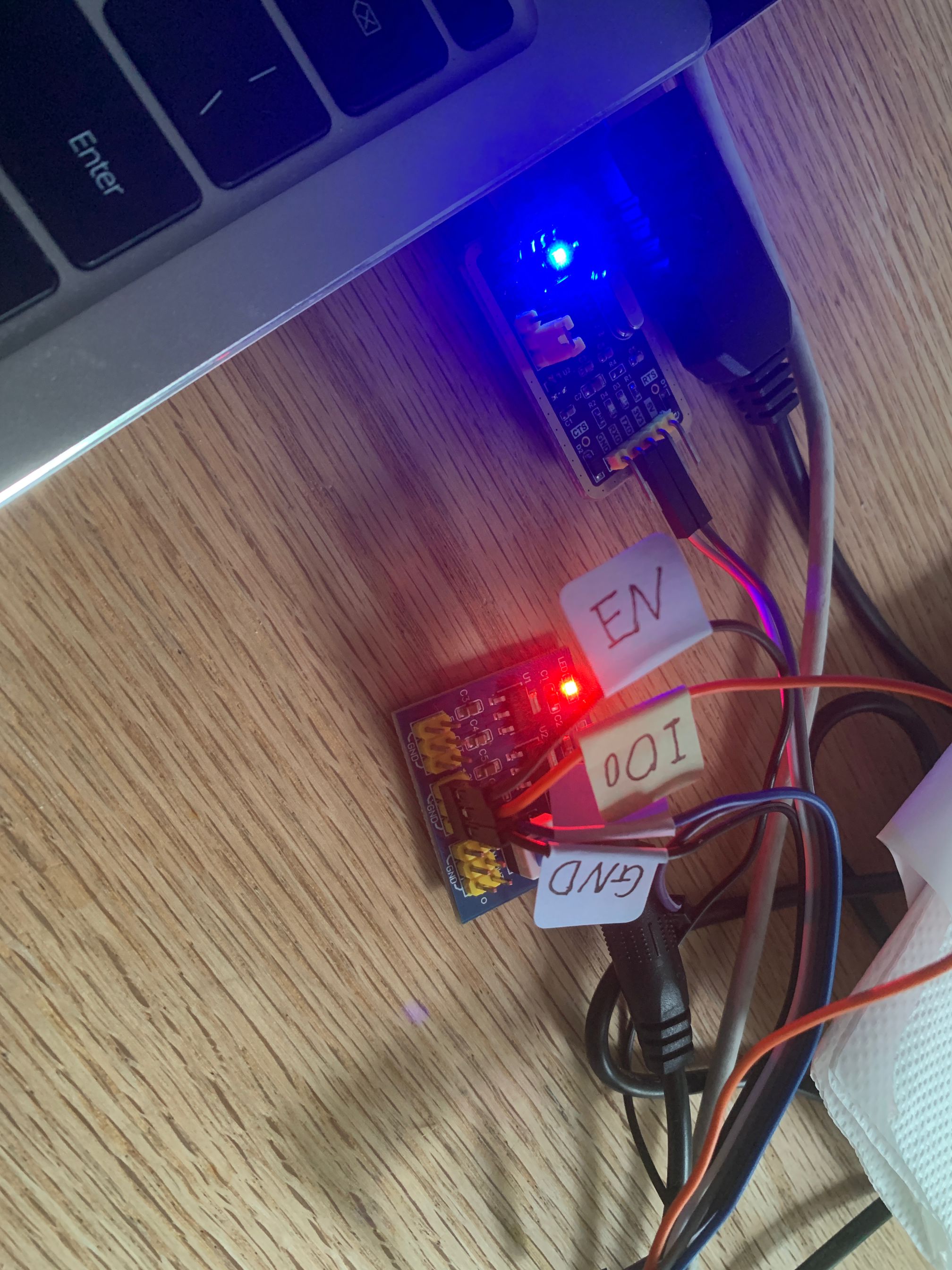

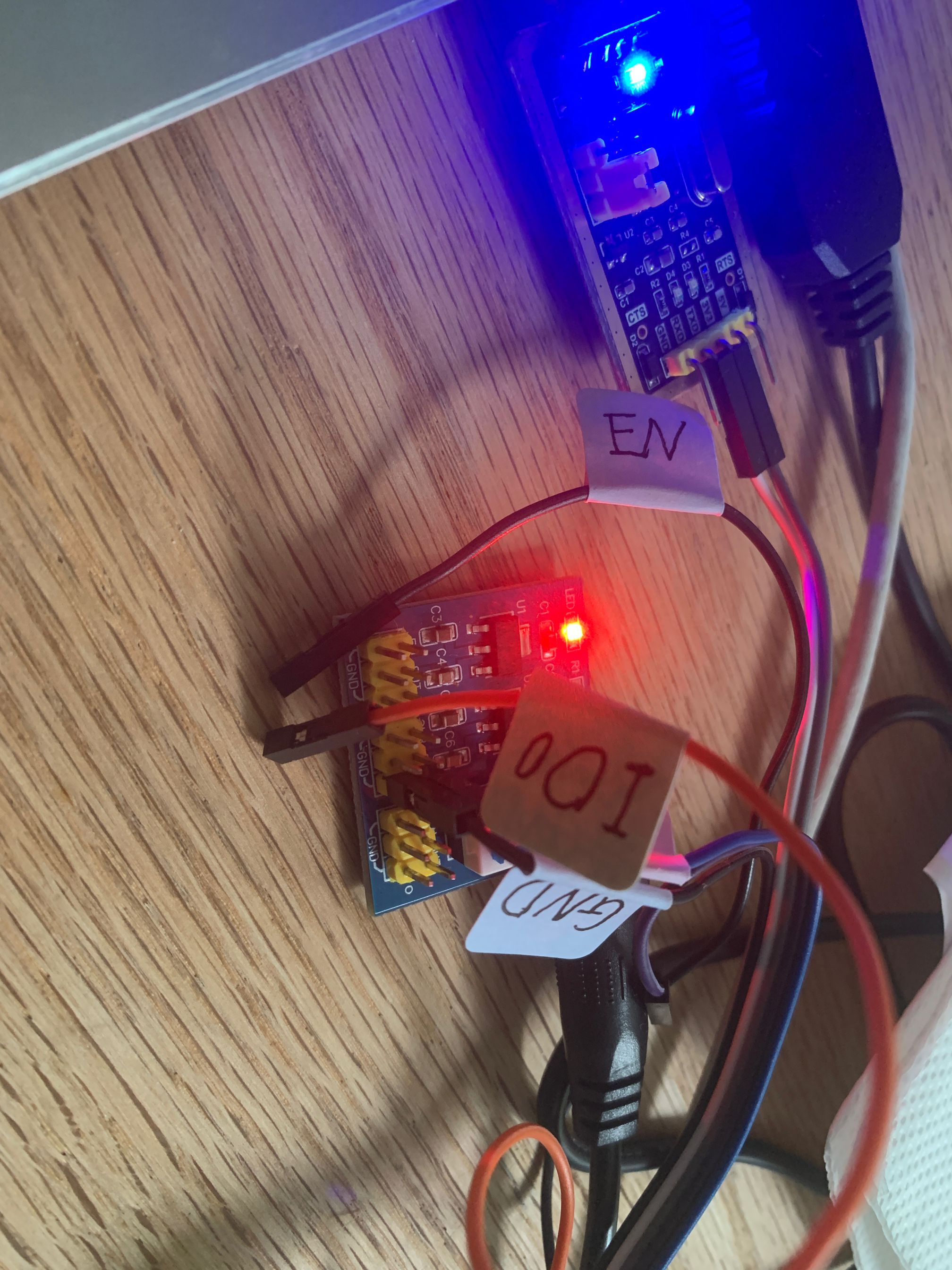

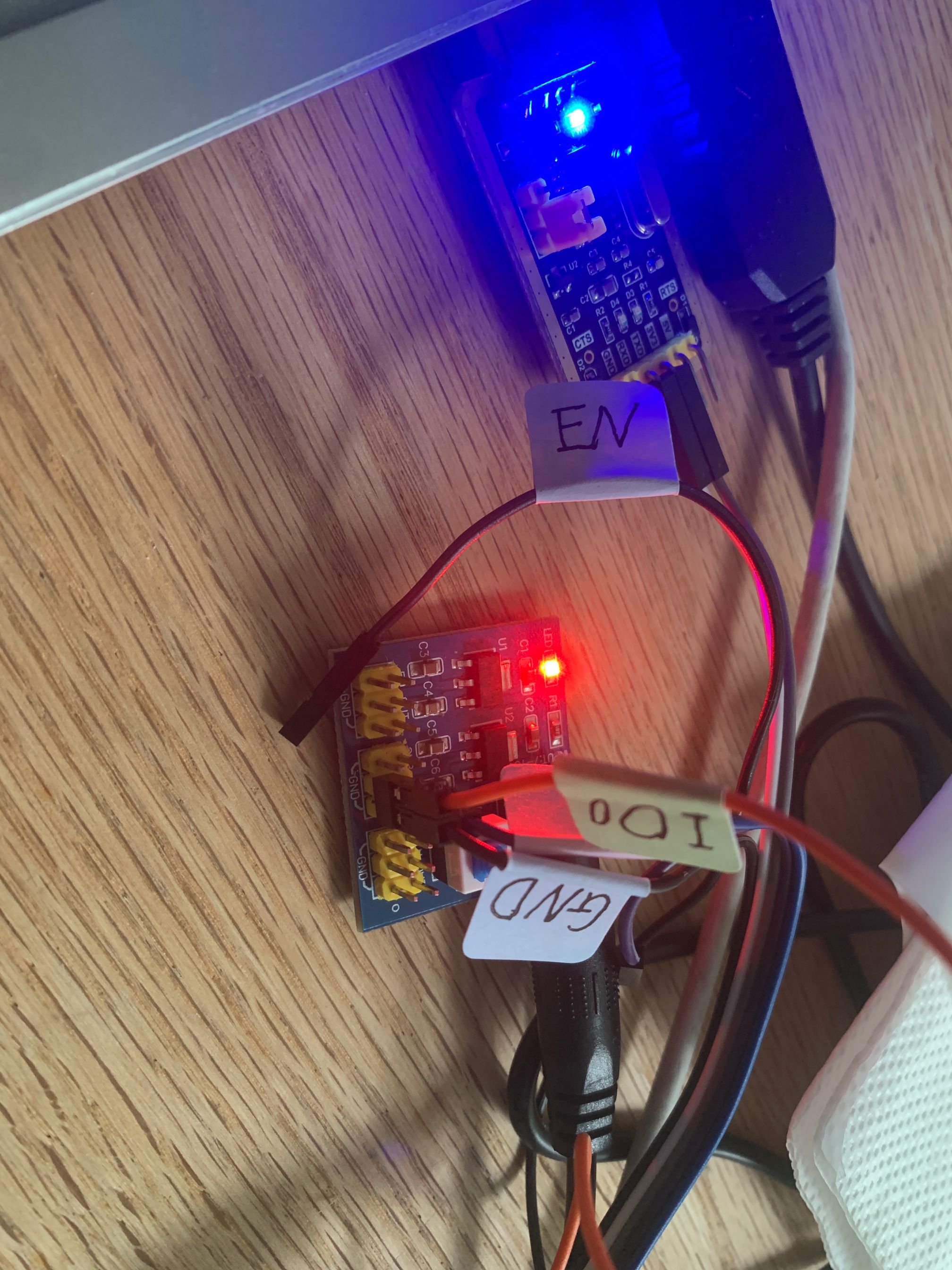

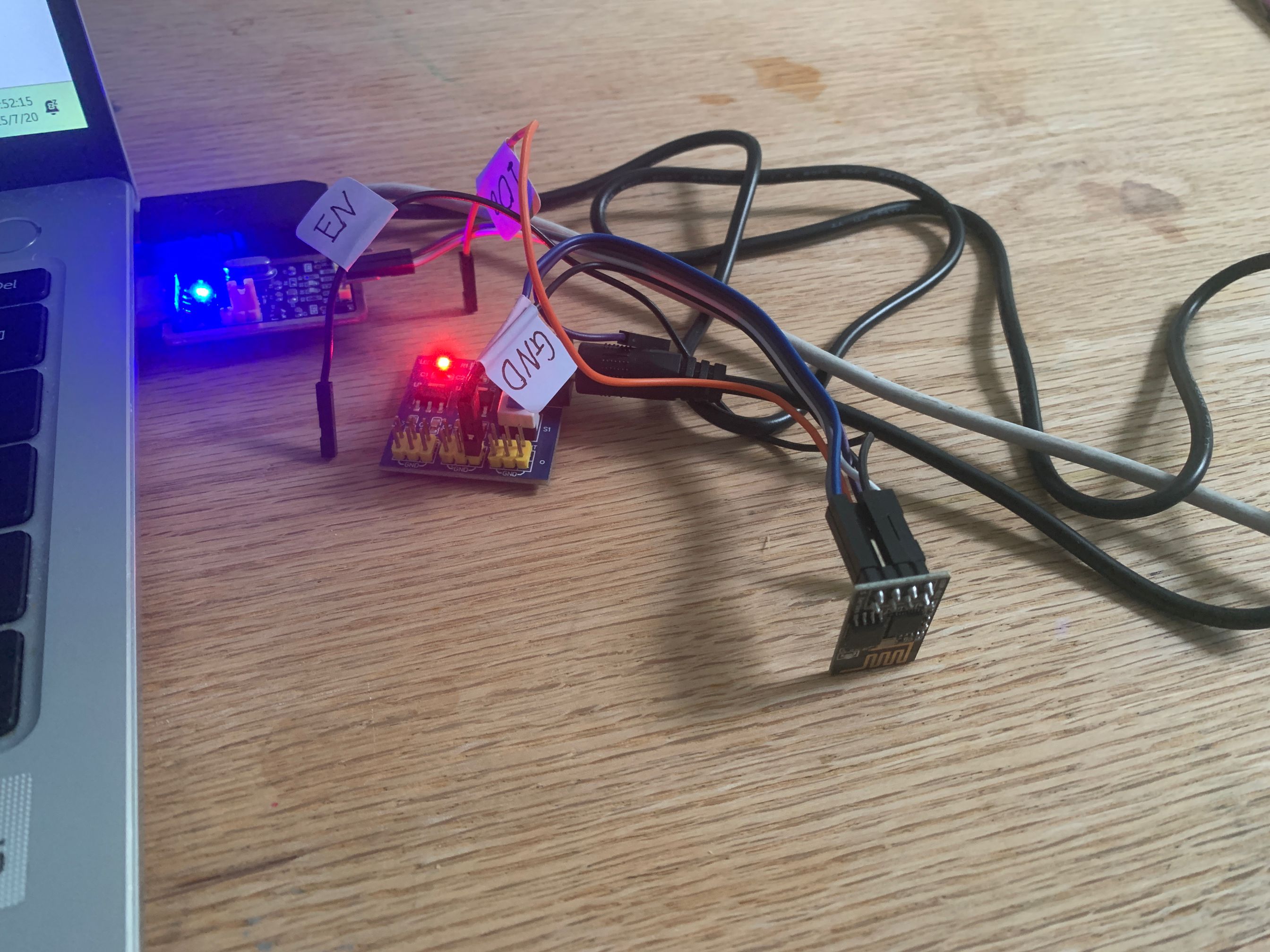

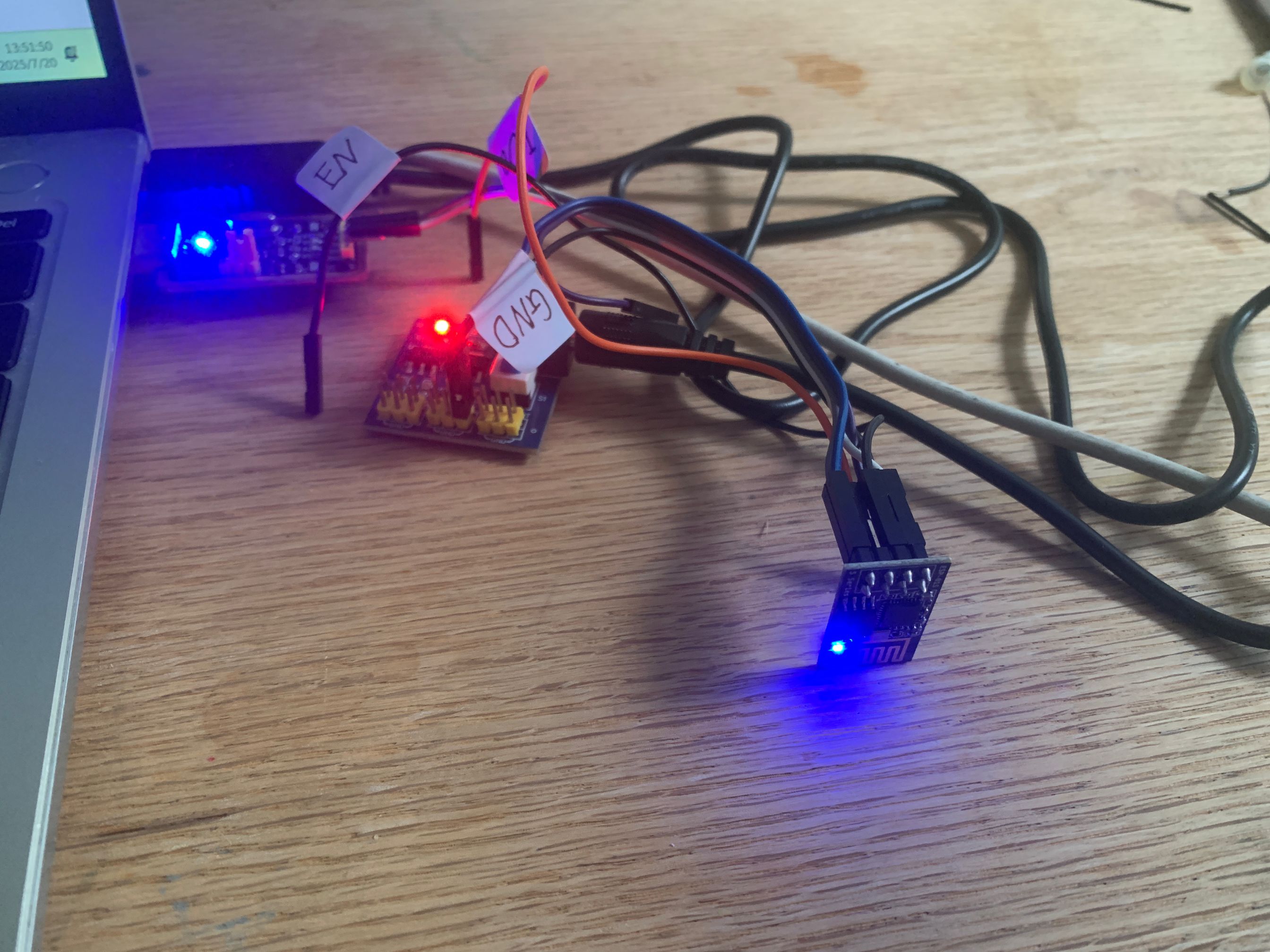

步骤：

1. 将esp01s的3.3v引脚接入外部的3.3v供电模块；

2. 将esp01s的GND接外部的gnd引脚；

3. 将esp01s的tx引脚接RS232的RXD引脚（注意：tx --> rx，一端发送、另一端要接收）

4. 将esp01s的tx引脚接RS232的TXD引脚

5. 将esp01s的IO0引脚接GND(烧录时接地（运行时要悬空或接高电平）)

6. 将esp01s的EN脚接地

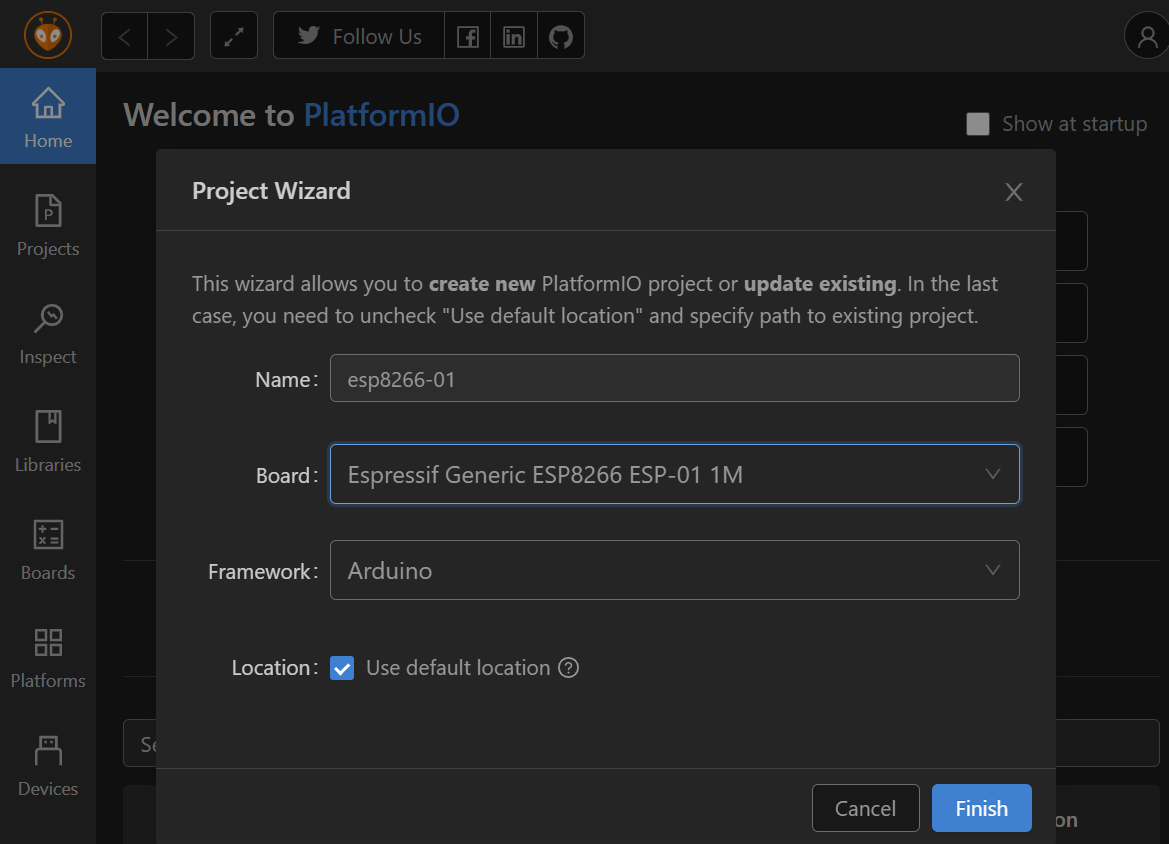

创建工程：

创建好工程后，设置platformio.ini：

[env:esp01_1m]
platform = espressif8266
board = esp01_1m
framework = arduino
monitor_speed = 115200
upload_speed = 115200
debug_speed = 115200
test_speed = 115200

注：这里统一设置波特率是为了防止terminal输出乱码。

代码：

#include <ESP8266WiFi.h>
#include <ESP8266WebServer.h>

const char* ssid = "你家的wifi";
const char* password = "你家wifi的密码";
const int ledPin = 2; // ESP-01S 板载 LED（GPIO2）

ESP8266WebServer server(80);

void handleRoot() {
  bool ledState = digitalRead(ledPin) == LOW;
  String html = "<html><body><h1>ESP01S Remote Control</h1>";
  html += "<a href='/on'><button style='font-size:2em;background:green;color:white;'>ON</button></a> ";
  html += "<a href='/off'><button style='font-size:2em;background:red;color:white;'>OFF</button></a><br>";
  html += "<p>LED State: ";
  html += ledState ? "ON" : "OFF";
  html += "</p></body></html>";
  server.send(200, "text/html", html);
}

void handleOn() {
  digitalWrite(ledPin, LOW); // 板载LED低电平点亮
  handleRoot();
}

void handleOff() {
  digitalWrite(ledPin, HIGH); // 板载LED高电平熄灭
  handleRoot();
}

void setup() {
  pinMode(ledPin, OUTPUT);
  digitalWrite(ledPin, HIGH); // 初始熄灭

  WiFi.mode(WIFI_STA); // 设置为Station模式
  WiFi.begin(ssid, password);

  Serial.begin(115200);
  Serial.print("Connecting to WiFi");
  while (WiFi.status() != WL_CONNECTED) {
    delay(500);
    Serial.print(".");
  }
  Serial.println("\nWiFi connected.");
  Serial.print("IP address: ");
  Serial.println(WiFi.localIP());

  server.on("/", handleRoot);
  server.on("/on", handleOn);
  server.on("/off", handleOff);
  server.begin();
}

void loop() {
  server.handleClient();
}

代码详解：

#include <ESP8266WiFi.h>
#include <ESP8266WebServer.h>

引入了两个库：`ESP8266WiFi`用于连接WiFi，`ESP8266WebServer`用于创建Web服务器。

const char* ssid = "你家的wifi";
const char* password = "你家wifi的密码";
const int ledPin = 2; // ESP-01S 板载 LED（GPIO2）

设置要连接的WiFi名称（SSID）和密码。

ESP-01S模块的板载LED连接在GPIO2上，注意这个LED是低电平点亮（因为模块内部连接方式）。

ESP8266WebServer server(80);

创建一个Web服务器对象，监听80端口。

void handleRoot() {
  bool ledState = digitalRead(ledPin) == LOW;
  String html = "<html><body><h1>ESP01S Remote Control</h1>";
  html += "<a href='/on'><button style='font-size:2em;background:green;color:white;'>ON</button></a> ";
  html += "<a href='/off'><button style='font-size:2em;background:red;color:white;'>OFF</button></a><br>";
  html += "<p>LED State: ";
  html += ledState ? "ON" : "OFF";
  html += "</p></body></html>";
  server.send(200, "text/html", html);
}

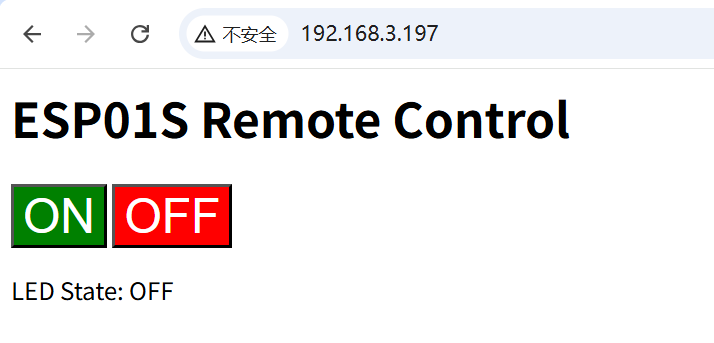

当访问服务器根路径（"/"）时，会调用这个函数。它读取当前LED的状态（注意：因为LED是低电平点亮，所以当引脚为LOW时灯亮），然后生成一个简单的HTML页面，显示两个按钮（ON和OFF）以及当前LED状态。点击按钮会跳转到相应的链接（/on或/off）。

void handleOn() {
  digitalWrite(ledPin, LOW); // 板载LED低电平点亮
  handleRoot();
}

当访问"/on"路径时，调用此函数。它将LED引脚设置为低电平（点亮LED），然后调用handleRoot()函数生成并返回控制页面。

  pinMode(ledPin, OUTPUT);
  digitalWrite(ledPin, HIGH); // 初始熄灭

  WiFi.mode(WIFI_STA); // 设置为Station模式
  WiFi.begin(ssid, password);

  Serial.begin(115200);
  Serial.print("Connecting to WiFi");
  while (WiFi.status() != WL_CONNECTED) {
    delay(500);
    Serial.print(".");
  }

pinMode(ledPin, OUTPUT); // 设置LED引脚为输出模式

digitalWrite(ledPin, HIGH); // 初始状态为高电平（熄灭）

WiFi.mode(WIFI_STA); // 设置WiFi为工作站模式（连接路由器）

WiFi.begin(ssid, password); // 连接WiFi

Serial.begin(115200); // 初始化串口，用于调试输出

Serial.print("Connecting to WiFi");

while (WiFi.status() != WL_CONNECTED) { // 等待连接成功

delay(500);

Serial.print(".");

}

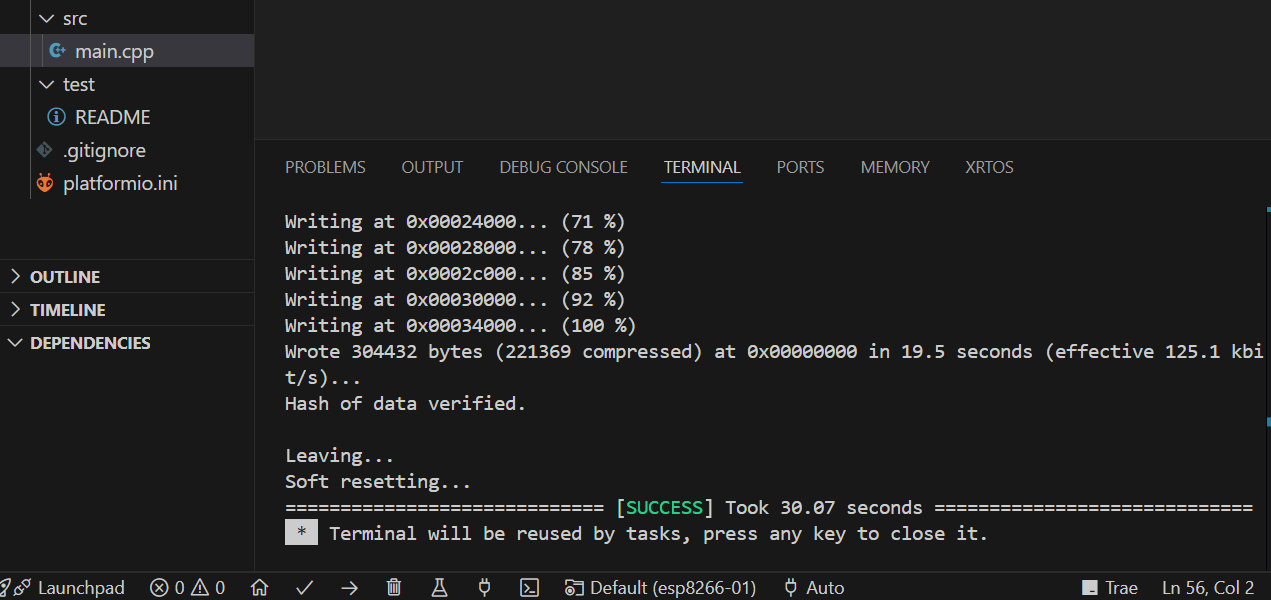

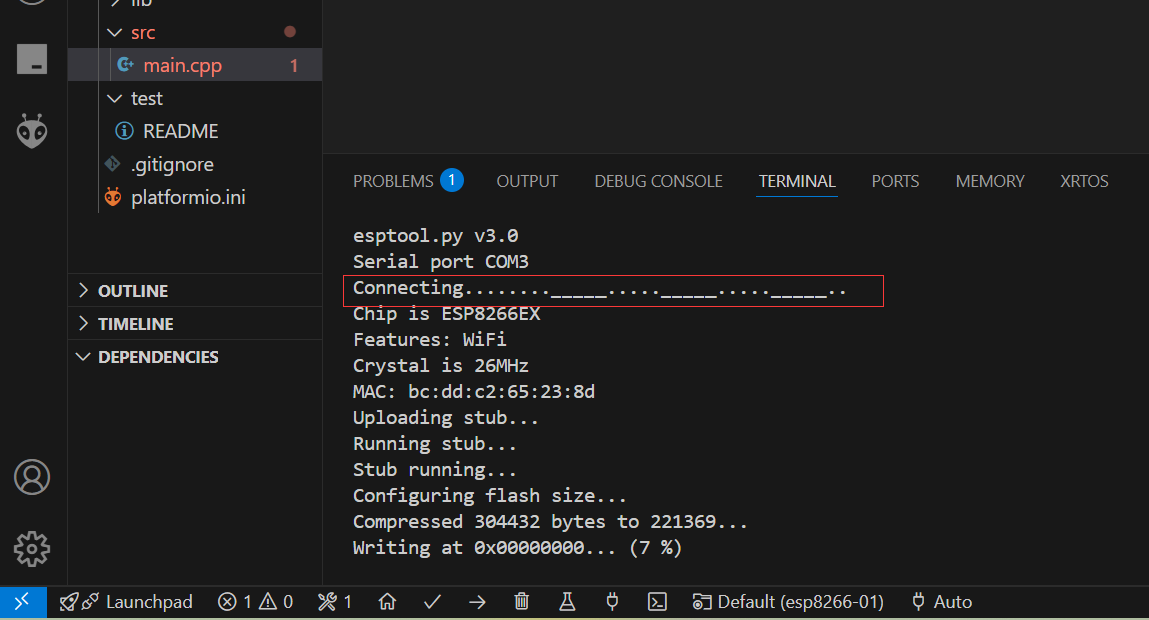

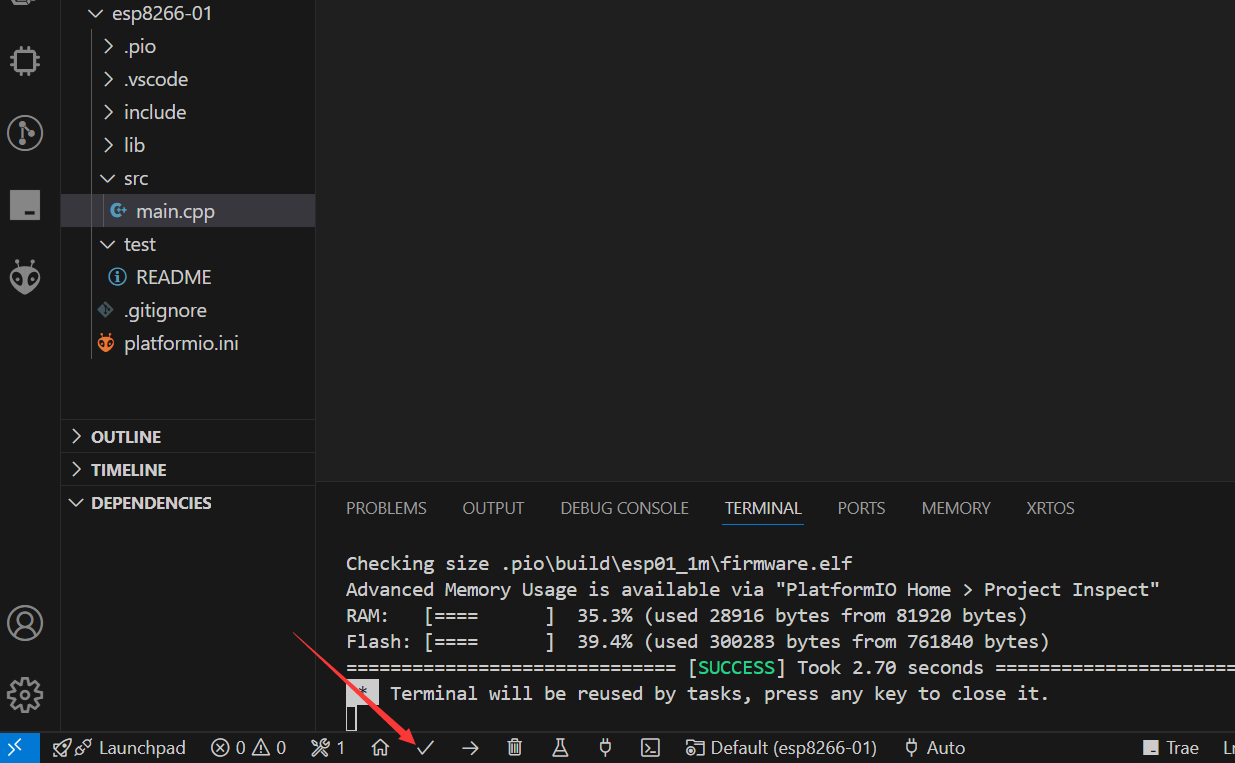

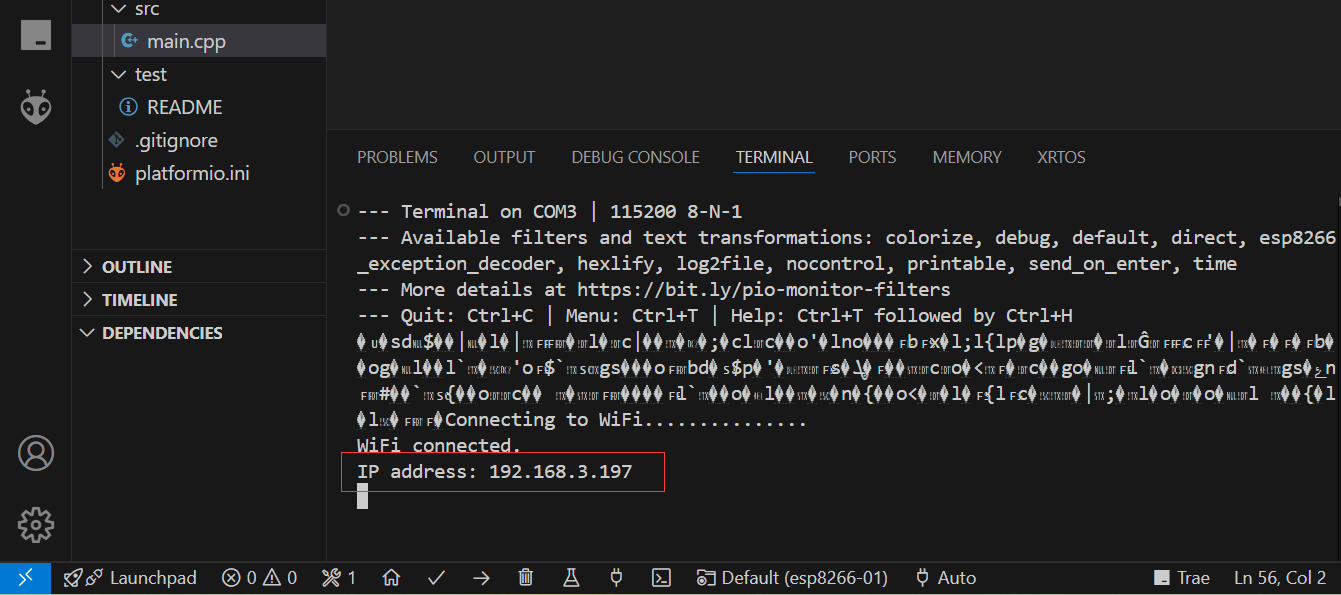

编译：
