使用手机控制继电器实现电机的启停

前期的准备详见:使用vscode编译烧录esp01s,实现网络控制esp01s板载的灯-优快云博客

在该实验中,我们已经能通过局域网控制esp01s, 实现远程对ESP8266(具体型号为ESP-01S)板载的led灯进行开关。

在这里需要注意的是,ESP01S只有两个可用的GPIO引脚:GPIO0和GPIO2(其中GPIO2常用于板载LED),这里我们可以同时使用GPIO2控制继电器,这样就可以在不用再进行任何编码的情况下通过继电器控制外围设备了。

所以只要接上继电器及控制电机的电路就可以了。

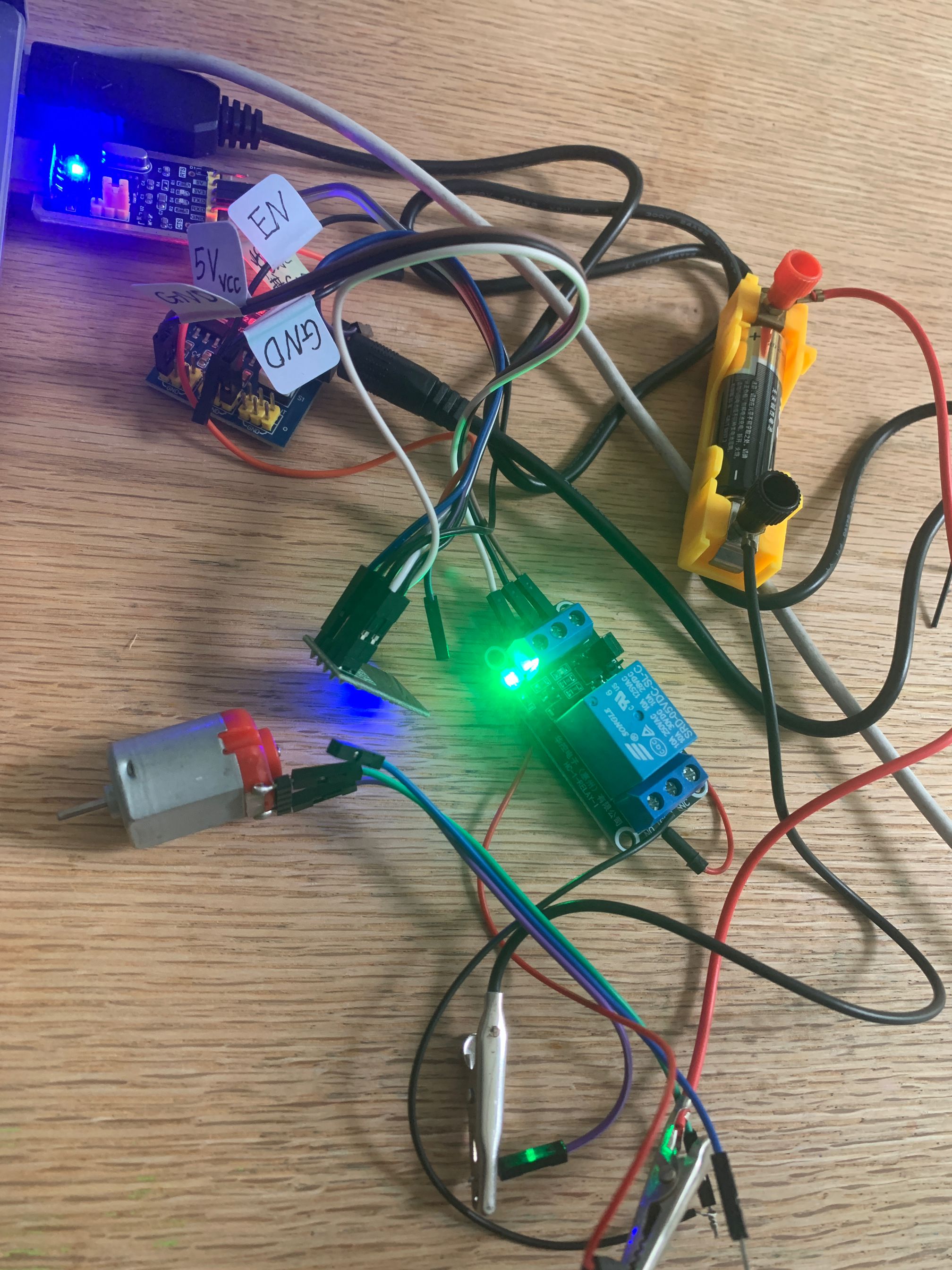

步骤:

1. 将继电器DC+口接到外接电源模块的5V引脚上(我的继电器是5v的输入电压)

2. 将继电器的DC-口接到外接电源模块的GND引脚上

3. 将继电器的IN口接到esp01s(esp8266)的GPIO2引脚上

4. 将继电器的NO口接到外接电池的正极(或者220v电源的正极)

5. 将电池的负极接到电机的一端

6. 将电机的另一端接回到继电器的COM口。

实验现象:

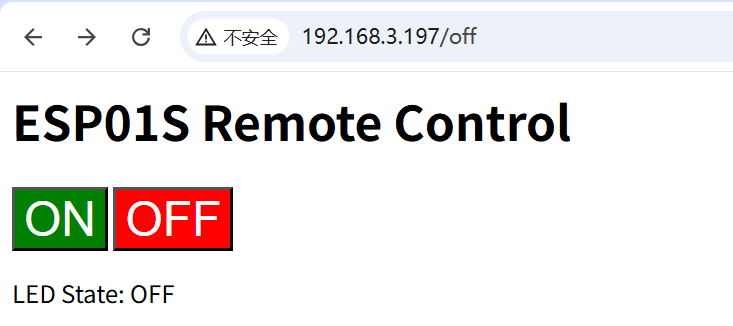

1. 点击页面上的OFF, LED灭,电机开始转动。

2. 点击页面上的ON,LED亮,电机停止转动。
