基于threejs开发三维地质建模软件

引言
三维地质建模方法
三维地质建模技术的应用
三维地质建模软件

引言

在地质研究、资源评估、工程设计、环境评价等多个领域，对三维地质建模的需求日益增长。传统的二维地质信息已经难以满足现代地质工作和工程设计的需要。

随着现代信息技术的发展，譬如计算机图形学、地理信息系统（GIS）、地质学等多学科知识的不断融合与进步，三维地质建模技术逐渐成熟。如何将早期二维的地质信息拓展到三维空间，对地质信息进行深度挖掘，已成为研究热点。

三维地质建模是运用计算机技术，在三维环境下，将空间信息管理、地质解译、空间分析与预测、地学统计、实体内容分析以及图形可视化等工具结合起来，并用于模型展示和地质分析。

相较于国外，国内在三维地质建模及可视化系统的研发方面起步较晚。与国际先进产品相比存在不小差距。因此，开发具有自主知识产权的三维地质建模软件对于提升国内相关领域的竞争力具有重要意义。

三维地质建模方法

目前，国内外三维地质结构建模的具体实现方法较多，如基于多层数字高程（DEM）概念的三维地层骨架构模方法、基于三梭柱或四面体的体元构模方法、基于空间插值技术的三维地层模拟技术、基于钻孔数据的地层-实体模型算法、基于地质剖面数据的三维矢量数据生成算法、基于支持向量机的三维地质模型自动构建技术等。较为常见的三维地质建模方法主要有以下三种：

基于钻孔数据的建模方法
基于剖面数据的建模方法
多源数据融合建模方法

一、基于钻孔数据的建模方法

钻孔是最常见的地质勘察技术手段，从钻孔数据出发建立地质模型也是最常见和最基本的三维地质建模方法之一。对经过标准化的Excel格式的钻孔数据进行入库，形成标准化的钻孔数据。然后通过钻孔坐标及分层数据，建立地层面及地质体的三维地质模型。该方法自动化程度高，可用于大规模钻孔的快速建模。但这种建模方式交互程度低，一般只适用于地质条件简单且具备一定工作程度的区域，无法处理断层或倒转褶皱等复杂地质现象。

二、基于剖面数据的建模方法

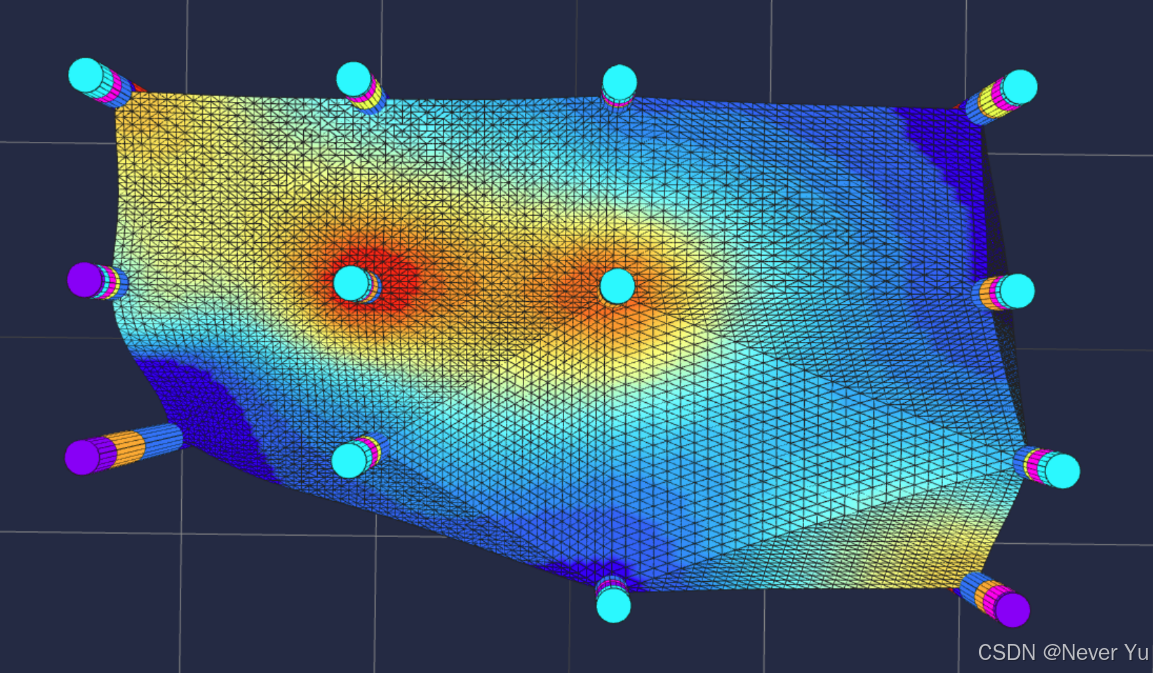

该方法是通过剖面空间要素之间的拓扑关系来生成三维地质模型，在用户交互和干预下，可建立大多数复杂地质模型。主要包括剖面数据准备、地质界面建模、建模区边界面建模、地质界面修正及光滑、封闭成体五个步骤。

交叉剖面建模前期数据准备要求较高，对建模人员地质知识要求较高。该方法建模精度取决于剖面精度、剖面数据量和建模人员知识水平，且建模速率相对较低，尤其是后期模型更新难度大，模型更新基本等于模型重建。
在这里插入图片描述

三、多源数据融合建模方法

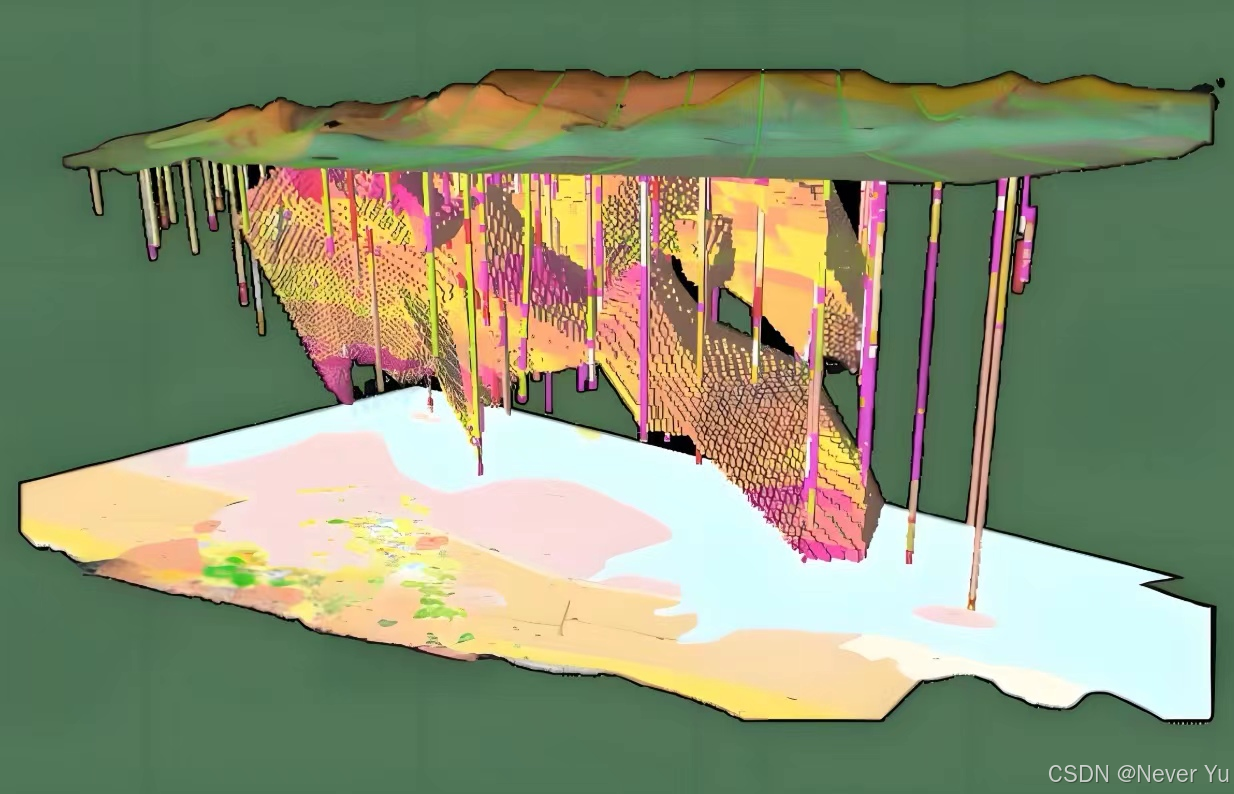

利用多种地质数据，包括钻孔数据、剖面数据、平面地质图、物化探异常等值线等数据，基于人机交互式模式，建立三维地质模型。不同地质体采用不同建模方法，最后进行多模型融合，实现多源交互复杂地质体建模。首先从地质图、剖面图中提取断裂数据，生成的断层面控制着地层界线的伸展位置及范围，然后将复杂褶皱、透镜体、岩体等轮廓线插值进行填充，从而形成合理的复杂地质体模型。
在这里插入图片描述

三维地质建模技术的应用

三维地质建模技术广泛应用于区域地质调查、油气勘探、固体矿产勘查、地热资源勘探、城市地质调查、数字矿山建设、工程地质勘察、水资源评价等方面，为深部矿产资源预测评价、城市地下资源的综合利用、矿山开发利用、城市规划建设等方面提供可靠的科学依据。

矿产勘查

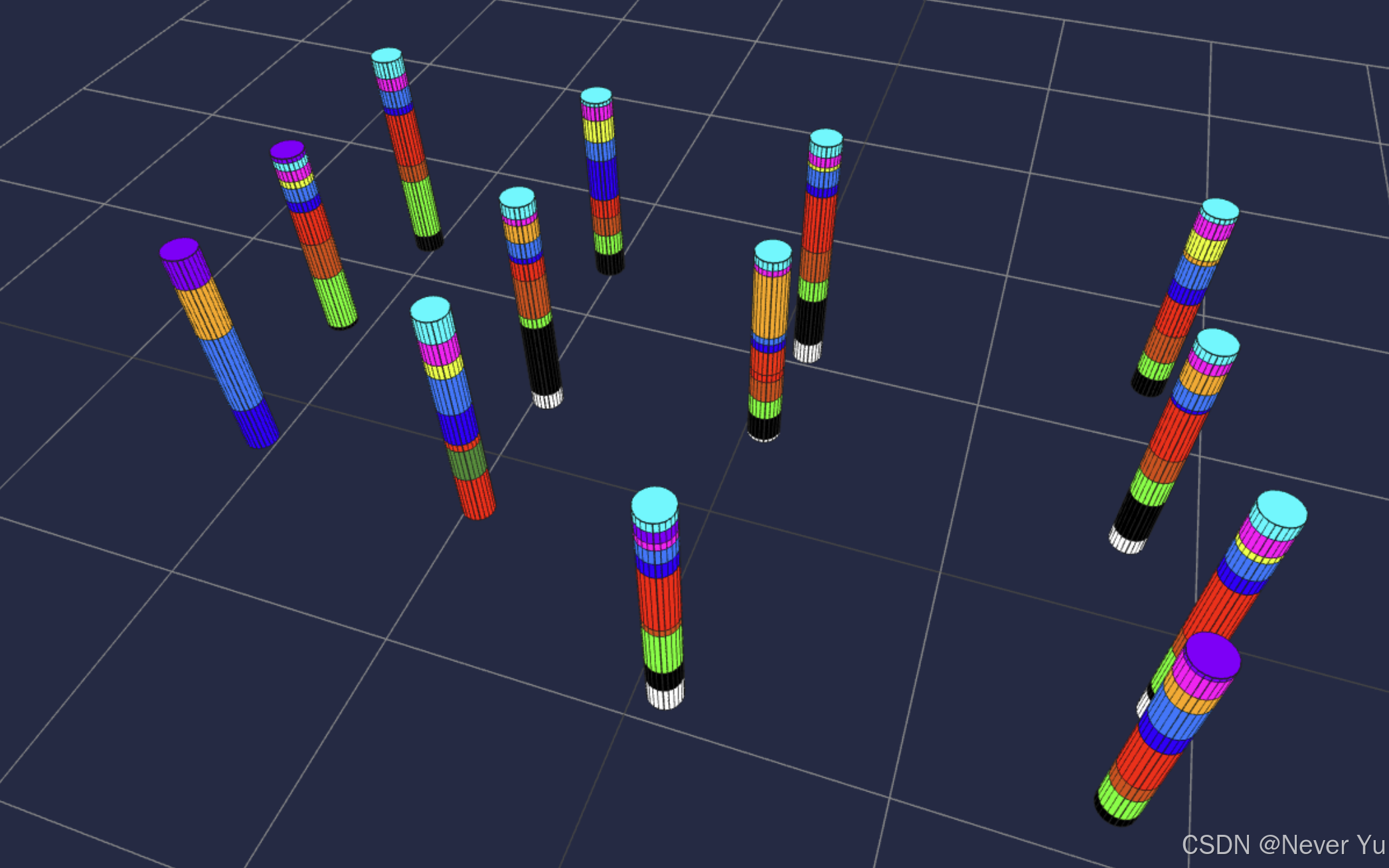

随着矿产勘查工作的有序推进，当前国内的主要找矿方向由地表矿和浅部矿转为隐伏矿和深部矿，三维成矿预测逐渐成为矿产资源预测研究的热点。三维地质建模在矿床空间表达、成矿条件综合分析、定量预测、指导勘查找矿等方面具有明显优势，可建立起矿藏的三维空间形态，提高地质解释的精准度，辅助矿产资源勘探。

三维地质建模具有显著的优点，是实现深部矿产勘查突破的重要途径，但由于矿产勘查相关规范都没有要求提交三维地质建模成果，一般地勘单位利用三维地质建模开展成矿预测仍处于空白或起步试验阶段，然而其作为未来矿产勘查与开发的发展方向之一，地勘单位应加大三维地质建模在成矿预测、矿床储量评价等方面的研究力度。

在这里插入图片描述

城市地下空间管理

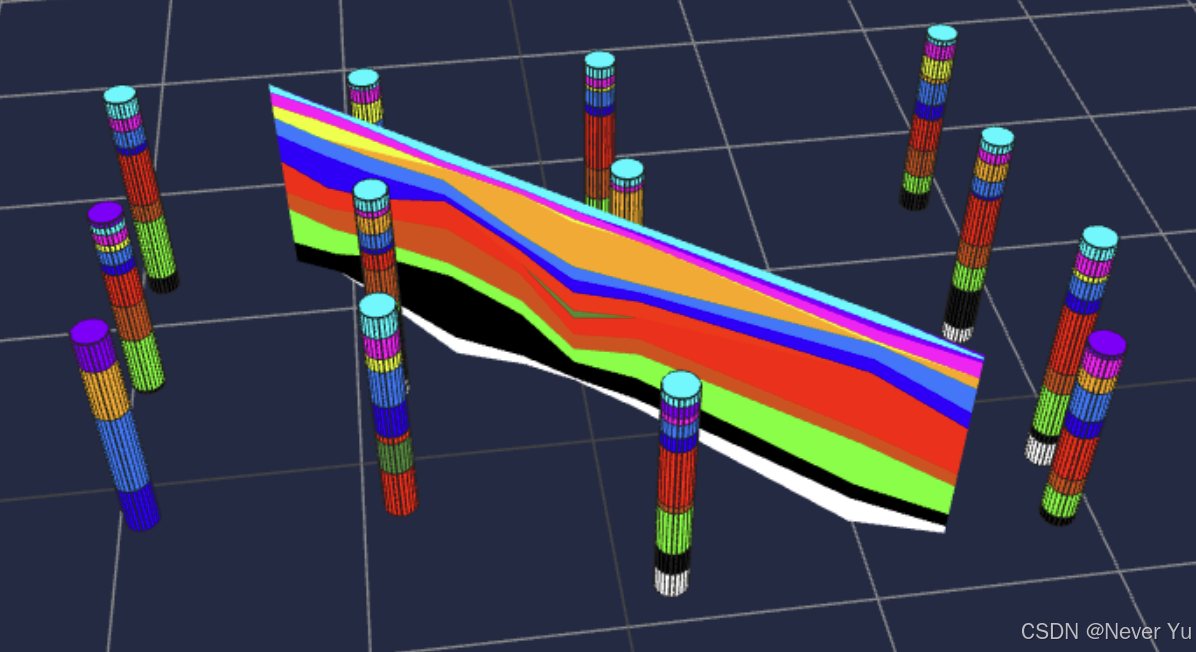

地下空间的开发利用与其所处的地质构造、地层岩性、水文地质条件、不良地质体等地质环境条件密切相关。可视化评价在地下空间开发中起到至关重要的作用，城市地下空间三维地质模型（图3）可以直观、立体地描述地下空间资源在不同深度的空间差异，其更多的细节展示效果，可为城市地下空间开发提供重要支撑，从而科学合理的进行城市规划和管理。
在这里插入图片描述

数字矿山

三维数字矿山克服了以往二维作图的局限性，能更直观地显示矿体的空间形态，不仅大大避免了资源的浪费，而且还提高了矿山开发利用的效率。目前国内三维地质建模软件的厂商也大多集中在数字矿山领域。

地下水污染修复

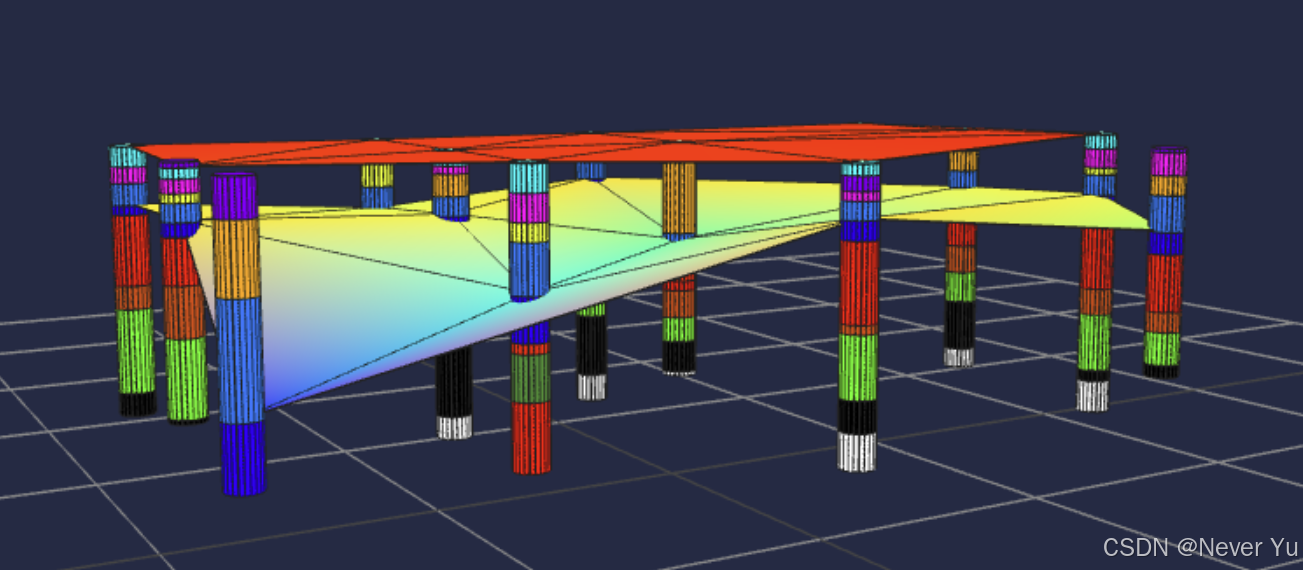

在地下水污染修复领域，利用三维地质模型可以对场地地层与地下水污染状况进行精细刻画，能够充分反映场地污染物空间分布的差异性和地质结构的差异性，为研究区地下水污染修复方案的制定提供技术支撑。
在这里插入图片描述

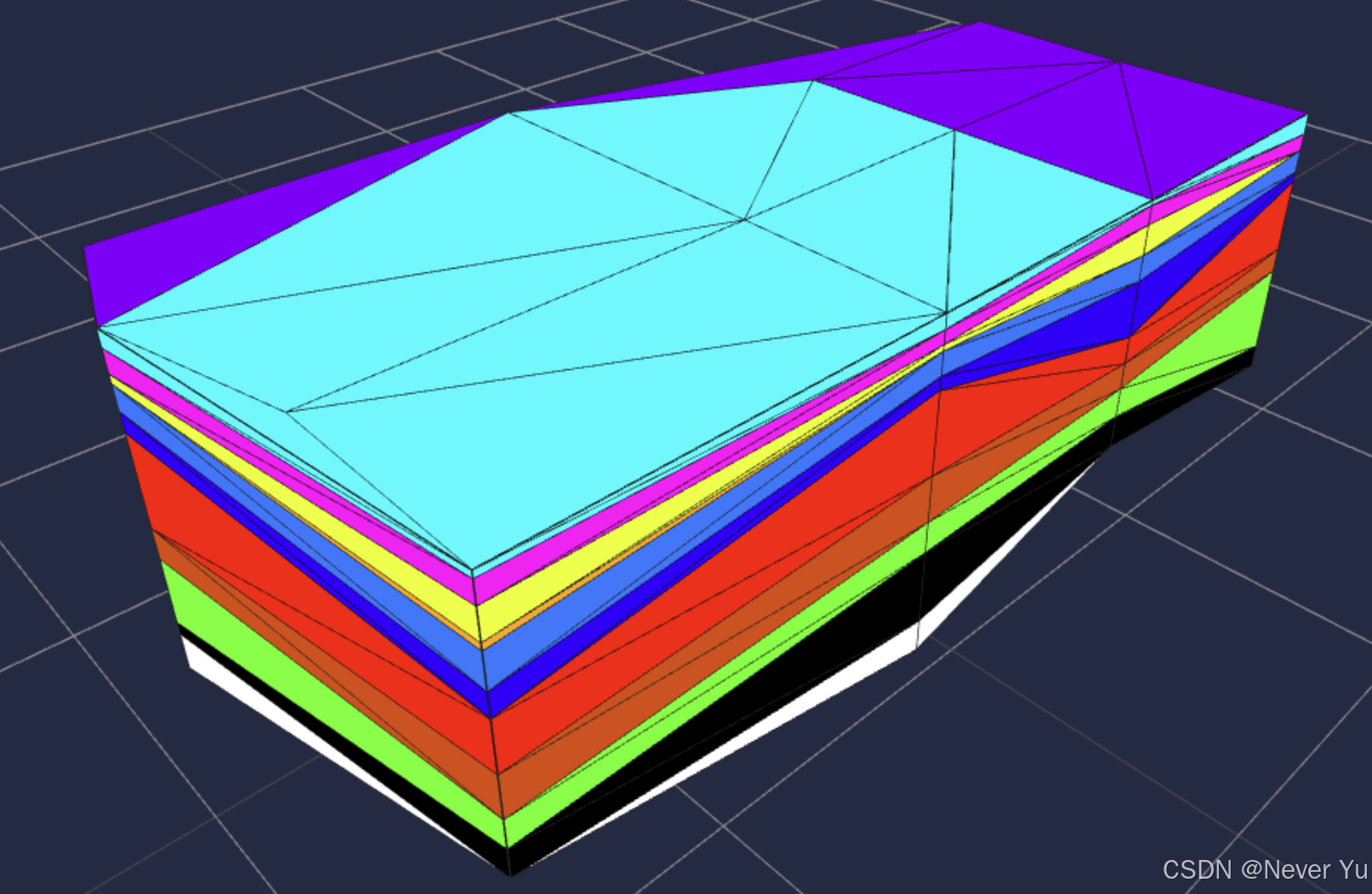

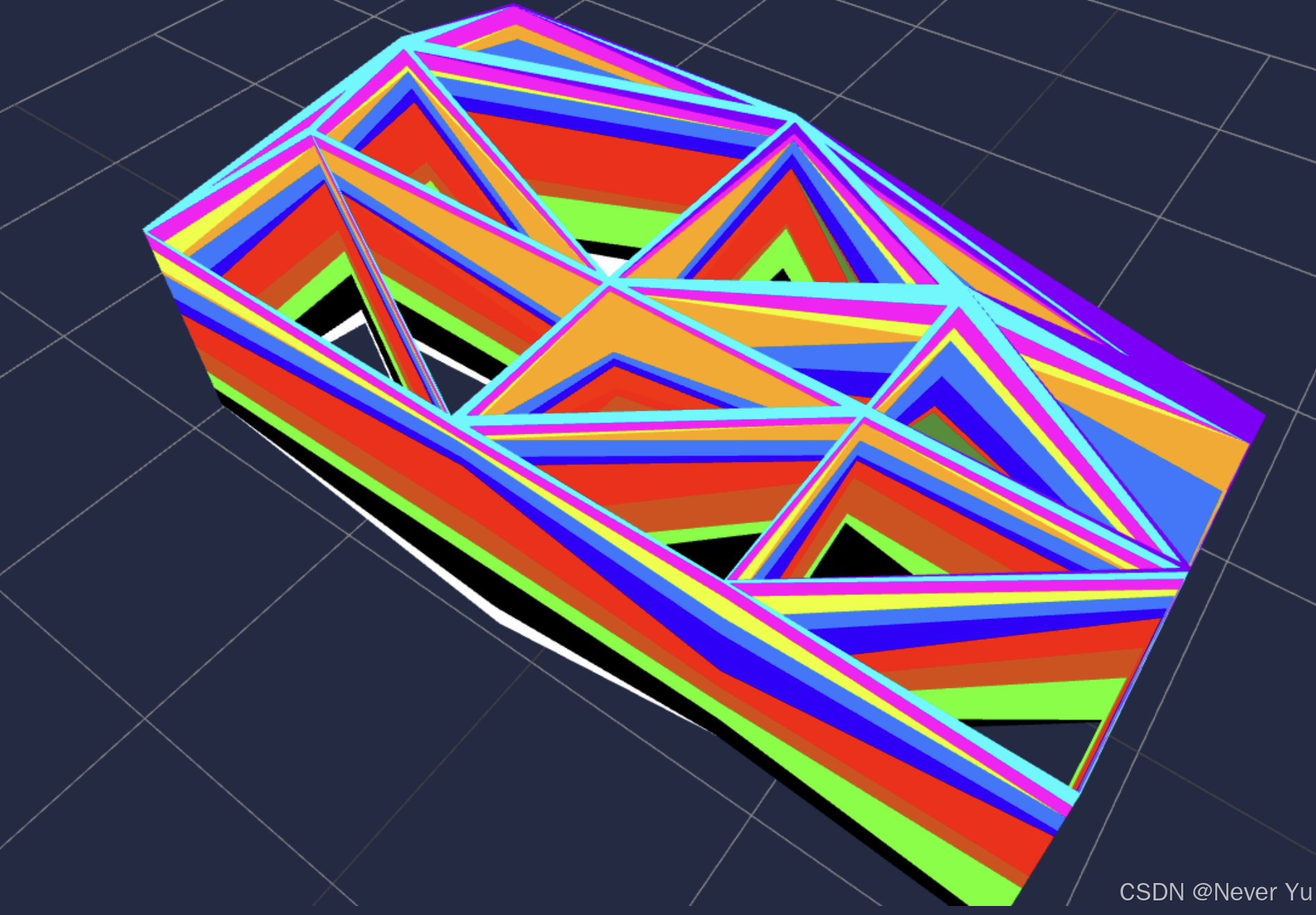

地层剖切面

通过建立三维地质模型，可以更加直观地了解地质体的形态和特征，为地质勘查提供更为可靠的决策支持。随着矿产勘查工作的有序推进，当前国内的主要找矿方向由地表矿和浅部矿转为隐伏矿和深部矿，三维成矿预测逐渐成为矿产资源预测研究的热点。

实现三维地质（地层、钻孔）模型创建和地层属性赋予的地质信息快速建模插件。插件除了便于后期工程信息查看与管理，还能实现模型与属性数据的联动变化。

在这里插入图片描述

三维地质建模软件

Three.js是一个基于WebGL的JavaScript 3D图形库，它封装了WebGL的底层复杂性，提供了更简单、更直观的API。这使得开发者能够轻松创建3D场景、模型、动画和交互效果。Three.js提供了丰富的功能，如场景管理、相机设置、渲染器配置、几何体创建、材质编辑、光源添加等，这些功能为开发三维地质建模软件提供了坚实的技术基础。

Three.js具有出色的渲染能力和图形处理能力，可以创建逼真的三维地质模型。通过加载地质数据，开发者可以生成具有真实感的地形、地层、岩性等地质特征。此外，Three.js还支持纹理映射、光影效果、动画等特性，进一步增强了三维地质模型的可视化效果。这使得地质工作者能够更直观地理解地质结构和现象，提高地质研究和资源评估的准确性。

Three.js提供了丰富的交互功能，如鼠标控制、键盘输入、触摸事件等。这些功能使得用户可以与三维地质模型进行互动，如缩放、旋转、平移等操作，以便更好地探索和理解地质信息。此外，开发者还可以利用Three.js的交互功能实现更复杂的交互效果，如地质剖面切割、地质体属性查询等，提高软件的实用性和用户体验。

Three.js是基于WebGL的，因此它具有良好的跨平台兼容性。无论是在Windows、macOS还是Linux操作系统上，只要浏览器支持WebGL，就可以运行Three.js开发的三维地质建模软件。这使得软件具有更广泛的应用范围，可以满足不同用户的需求。
