FIFO预读取模式实现

FIFO标准读模式：rd_en有效后，数据在下一周期输出。

FFIO预读取模式：提前将下一数据输出到总线上（无需等待rd_en触发），使得读操作零延迟，下游模块可以立即获取数据。

FIFO 预读取模式的优势

（1）减少流水线气泡：下游模块无需等待数据就绪。

（2）简化控制逻辑：读数据总线始终有效，可直接连接组合逻辑。

（3）提高吞吐量：每个时钟周期均可发起新读操作。

 FIFO代码

module fifo_prefetch #(
    parameter DATA_WIDTH = 8,
    parameter ADDR_WIDTH = 4
)(
    input  wire clk,
    input  wire rst_n,

    input  wire wr_en,
    input  wire [DATA_WIDTH-1:0] wr_data,
    output wire full,
    //
    input  wire rd_en,
    output wire [DATA_WIDTH-1:0] rd_data,
    output wire empty
);

//
reg [DATA_WIDTH-1:0] mem [0:(1<<ADDR_WIDTH)-1];

//
reg [ADDR_WIDTH:0] wr_ptr;
reg [ADDR_WIDTH:0] rd_ptr;

//
assign full  = (wr_ptr[ADDR_WIDTH-1:0] == rd_ptr[ADDR_WIDTH-1:0])
                && (wr_ptr[ADDR_WIDTH] != rd_ptr[ADDR_WIDTH]);
assign empty = (wr_ptr == rd_ptr);

//
always @(posedge clk or negedge rst_n) begin
    if (!rst_n) begin
        wr_ptr <= 0;
    end else if (wr_en && !full) begin
        wr_ptr <= wr_ptr + 1;
        mem[wr_ptr[ADDR_WIDTH-1:0]] <= wr_data;
    end
end

//
wire [ADDR_WIDTH:0] rd_ptr_next = rd_ptr + 1;
//
wire [DATA_WIDTH-1:0] rd_data_prefetch =
    (empty) ? {DATA_WIDTH{1'b0}} : mem[rd_ptr[ADDR_WIDTH-1:0]];

//
always @(posedge clk or negedge rst_n) begin
    if (!rst_n) begin
        rd_ptr <= 0;
    end else if (rd_en && !empty) begin
        rd_ptr <= rd_ptr_next; //
    end
end

//
assign rd_data = rd_data_prefetch;

endmodule

测试程序

module tb_fifo_prefetch;
    reg clk;
    reg rst_n;
    reg wr_en;
    reg rd_en;
    reg [7:0] wr_data;
    wire [7:0] rd_data;
    wire full;
    wire empty;

    localparam CLK_PERIOD = 20;

    initial begin
        clk = 0;
        forever #(CLK_PERIOD/2) clk = ~clk;
    end

    integer i;

    initial begin
        rst_n = 0;
        wr_en = 0;
        rd_en = 0;
        wr_data = 0;

        #(10*CLK_PERIOD) rst_n = 1;
        //
        for (i=0; i < 16; i = i + 1)
        begin
            @(posedge clk)
            begin
                wr_en <= 1;
                wr_data <= i + 8'hA0;
            end
        end

        for (i=0; i < 2; i = i + 1)
        begin
            @(posedge clk);
              wr_en <= 0;
        end
        //
        for (i=0; i < 5; i = i + 1)
        begin
            @(posedge clk)
               rd_en <= 1;
        end

        for (i=0; i < 2; i = i + 1)
        begin
        @(posedge clk)
           rd_en <= 0;
        end

        for (i=0; i < 3; i = i + 1)
        begin
            @(posedge clk)
               rd_en <= 1;
        end

        for (i=0; i < 8; i = i + 1)
        begin
        @(posedge clk)
           rd_en <= 0;
        end

        $finish;

    end

    fifo_prefetch #(
        .DATA_WIDTH(8),
        .ADDR_WIDTH(4)
    )uut(
        .clk(clk),
        .rst_n(rst_n),
        .wr_en(wr_en),
        .wr_data(wr_data),
        .full(full),
        .rd_en(rd_en),
        .rd_data(rd_data),
        .empty(empty)
    );

endmodule

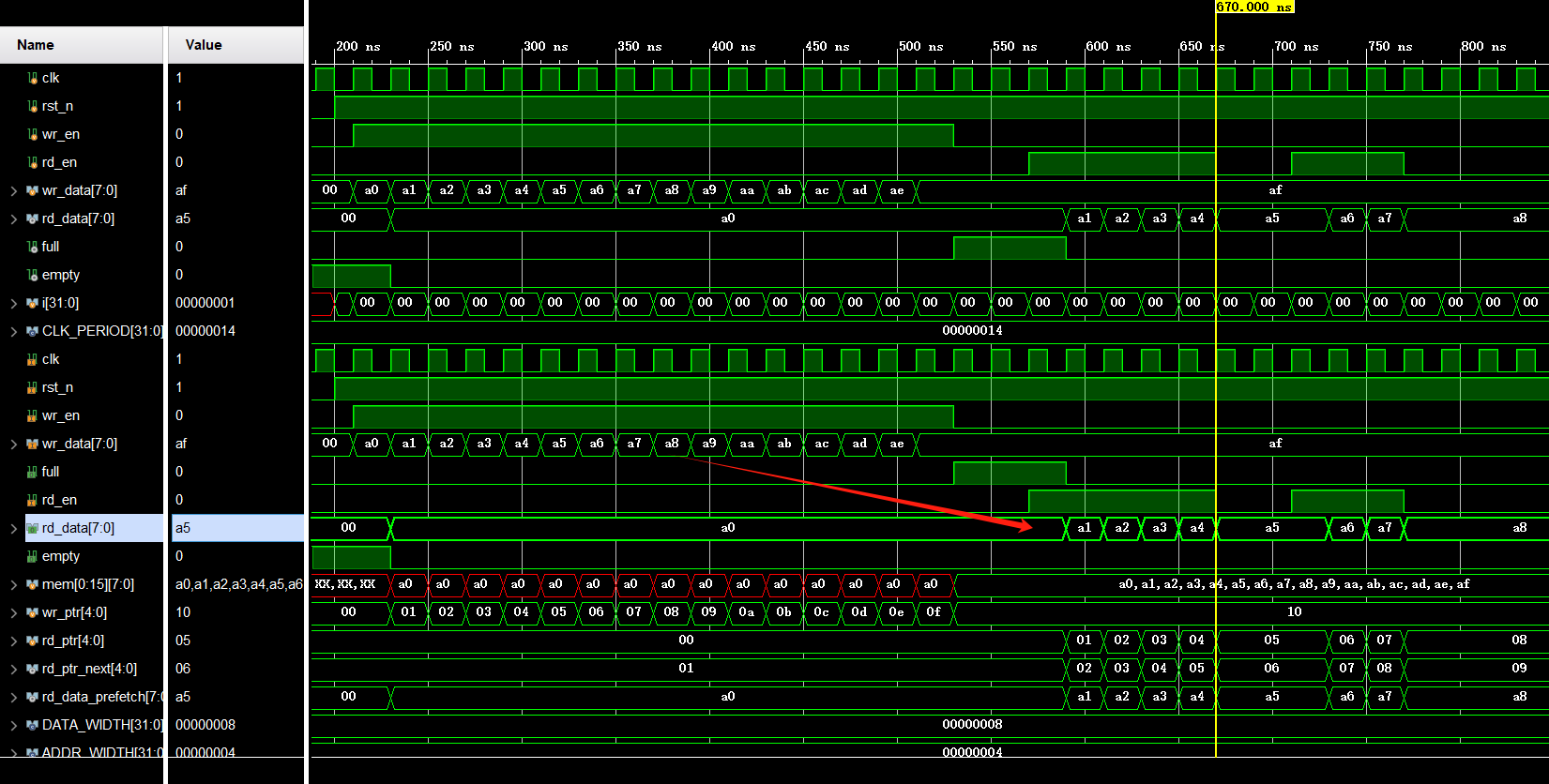

仿真
