petalinux jtag启动失败

格局视界

已于 2023-07-04 14:39:41 修改

阅读量455

点赞数

CC 4.0 BY-SA版权

分类专栏：问题记录 FPGA 文章标签： fpga开发嵌入式硬件

于 2023-07-04 13:15:46 首次发布

本文链接：https://blog.youkuaiyun.com/cs0911051221/article/details/131529960

问题记录同时被 2 个专栏收录

3 篇文章

订阅专栏

FPGA

3 篇文章

订阅专栏

在执行petalinux-boot-jtag-prebuilt3时遇到ATF错误，提示无效的ATF交握结构。解决方法涉及检查启动模式拨码，通过xsdb工具修改BOOT_MODE_USER寄存器值（0x00FF5E0200）为0x100，然后进行系统重置，以切换到JTAG模式。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

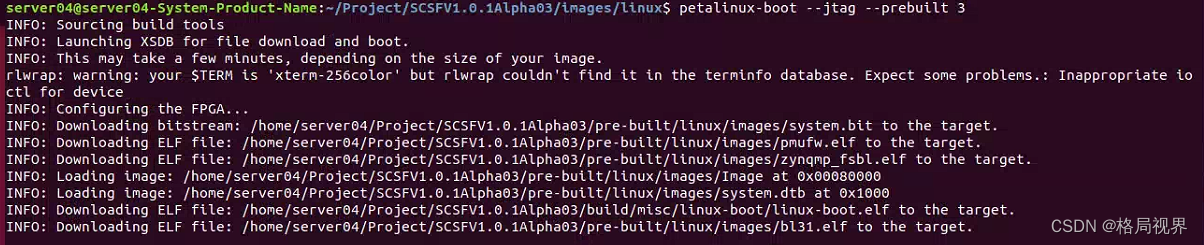

执行 petalinux-boot --jtag --prebuilt 3报错

在这里插入图片描述

问题现象：
NOTICE: ATF running on XCZU19EG/silicon v4/RTL5.1 at 0xfffea000
ERROR: BL31: invalid ATF handoff structure at fffe9e00

概念：ATF（ARM Trusted firmware）

解决方法：
先检查启动模式拨码是否正确
如果正确再进行如下操作
write 0x100 in the BOOT_MODE_USER register (0x00FF5E0200) and issue a system reset to apply the change

用xsdb修改寄存器值，来切换jtag模式
$ source  Vivado/2020.2/setting.sh
$  xsdb
xsdb% connect
xsdb% targets
xsdb% targets 11  这里11是选A53核
xsdb% mrd 0xff5E0200  1
xsdb% mwr 0xff5E0200  0x100  1
xsdb% mrd 0xff5E0200  1

修改完成，重新boot即可
