ff000000.serial: ttyPS0 at MMIO 0xff000000 (irq = 47, base_baud = 6249999) is a xuartps 解决办法

最新推荐文章于 2023-04-03 17:36:00 发布
最新推荐文章于 2023-04-03 17:36:00 发布
阅读量1.9k 收藏 5
点赞数 1
CC 4.0 BY-SA版权
分类专栏： zynq
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/crjmail/article/details/118488713
在Vivado工程中配置PS端UART0波特率为115200，但在Petalinux配置时，默认波特率9600无法更改，导致系统打印停滞。此问题可能由于Petalinux配置工具的bug引起，表现为波特率不匹配，系统输出看似停止。参考相关链接，可发现配置过程中波特率被错误地设置为9600，需要找到解决此冲突的方法。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

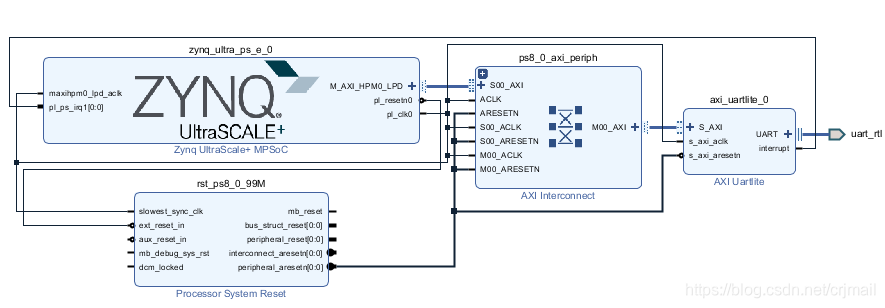

这个问题主要会在添加axi-uartlite后出现，尤其是当uartlite波特率为9600。
其主要问题是：

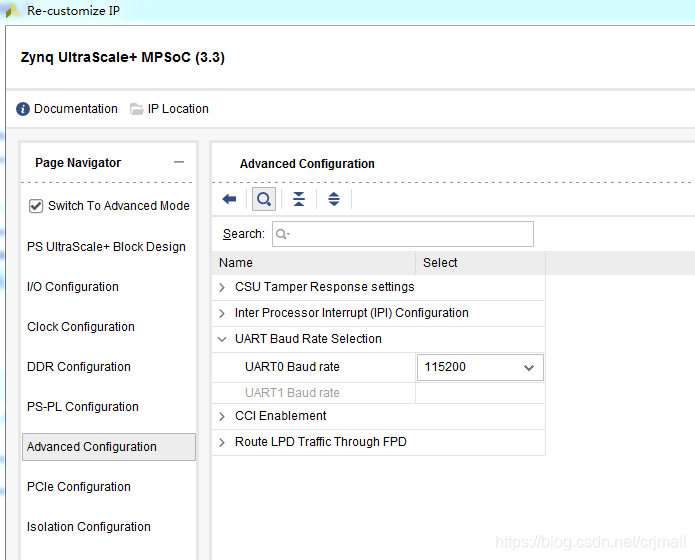

在vivado工程中，可以将PS端的uart0串口波特率设置为115200，但是在petalinux配置过程中其默认波特率为9600，且无法修改。

在这里插入图片描述

工程配置
petalinux-config --get-hw-description …/hardware/ 进行配置

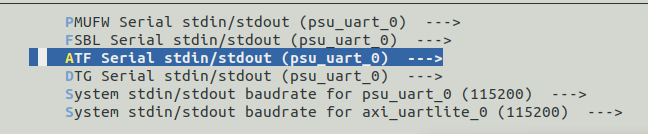

Subsystem AUTO Hardware Settings —> Serial Settings —> System stdin/stdout baudrate for psu_uart_0 (115200) —>
在这里插入图片描述

如果uartlite波特率设置为9600，则在这一步会将uart波特率也设置为9600，应该是系统的bug。表现为系统打印时，到某一步会自动停止，其实并没有停止，只是波特率不对，所以不显示。

参考添加链接描述
