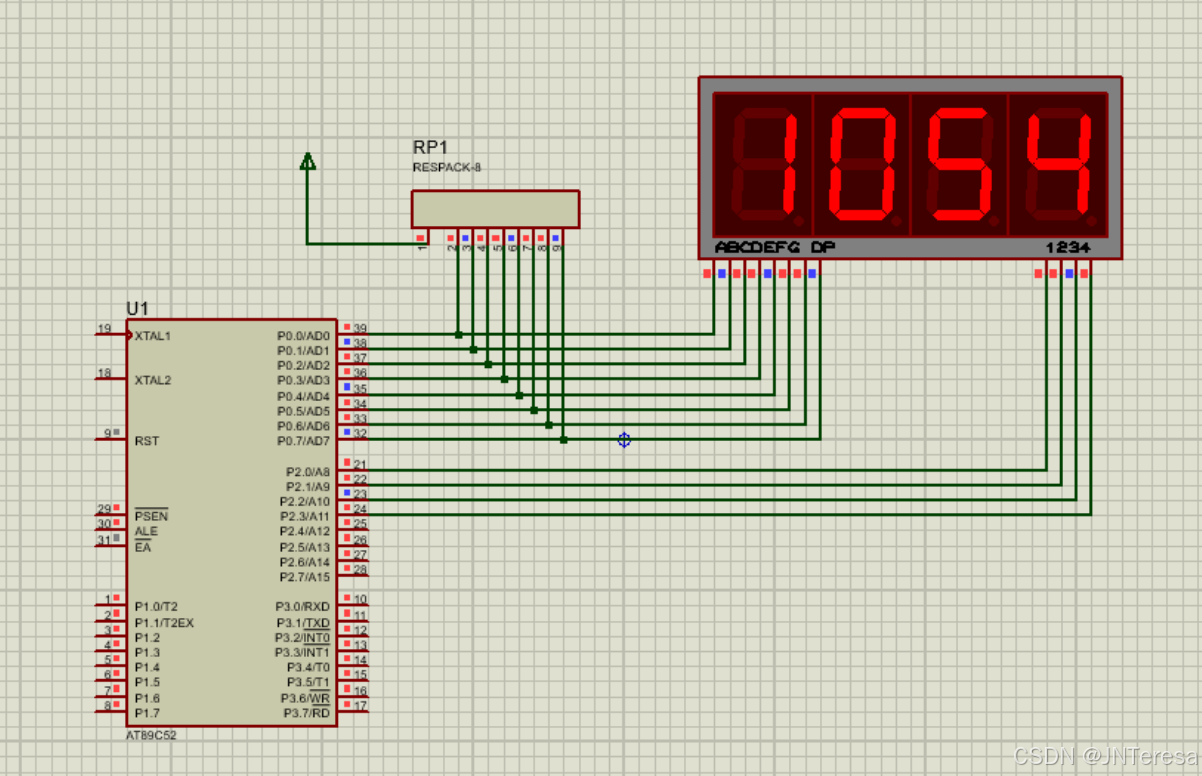

4联共阴数码管显示

数码管显示的基本过程是：段选，位选，延时，消影

#include <reg52.h>

// 共阴极数码管段码表
unsigned char code SEG_CODE[] = {0x3F, 0x06, 0x5B, 0x4F, 0x66, 0x6D, 0x7D, 0x07, 0x7F, 0x6F};

// 延时函数
void delay(unsigned int time) {
    unsigned int i, j;
    for (i = 0; i < time; i++)
        for (j = 0; j < 123; j++);
}

void main() {
    // 可修改此数组来改变要显示的数字
    unsigned char num[] = {1, 0, 5, 4};
    unsigned char i;
    while (1) {
        for (i = 0; i < 4; i++) {
            P2 = ~(0x01 << i);// 位选
            P0 = SEG_CODE[num[i]];// 段选
            delay(5);// 延时
            P0 = 0x00;// 消影
        }
    }
}
