数据对齐几年前看过,都忘了,看深入理解计算机系统又看到了,今天回顾下做下记录
参考文章
struct union数据对齐和sizeof大小
这篇文章只说明struct结构体和union联合体的对齐

1 基本数据类型的数据对齐
基本类型的数据对齐值是其本身的大小。

2 struct/class的自身对齐值。对于结构体和类的自身对齐值是所有成员中最大的自身对齐值。
结构体和类的对齐规则:先将数据成员对齐,在将结构体和类自身对齐,最终大小与数据成员顺序 有关。

这里的数据对齐是指数据的地址是对齐

3 union的自身对齐值。union的自身对齐值是所有成员中最大的对齐值。union的对齐规则,只需要union自身对齐,不需要数据成员对齐,最终大小与数据成员顺序无关。

4 指定对齐值。使用#pragma pack(n)指定对齐值为n,使用#pragma pack() 回复默认对齐值。

5 有效对齐值。对于指定了对齐值的代码, 有效对齐值=min(类/结构体/成员的自身对齐值, 指定对齐值)
未指定对齐值时,默认的对齐值一般为4。
有效对齐值决定了数据存放的方式,sizeof运算符是根据有效对齐值计算大小的。

struct结构体的数据对齐

上测试代码:

#include <stdio.h>
#include <stdlib.h>

struct A
{
	char a[7];
	short b;
	int c;
};

struct B
{
	short a;
	int b;
	char c[9];

};

struct C
{
	int a;
	char b[7];
	short c;
};

void main()
{

	printf("A:%d\n", sizeof(A));
	printf("B:%d\n", sizeof(B));
	printf("C:%d\n", sizeof(C));
	A a;
	printf("a:%0x,a.a:%0x,a.b:%0x,a.c:%0x\n", &a, &a.a, &a.b, &a.c);
	B b;
	printf("b:%0x,b.a:%0x,b.b:%0x,b.c:%0x\n", &b, &b.a, &b.b, &b.c);
	C c;
	printf("c:%0x,c.a:%0x,c.b:%0x,c.c:%0x\n", &c, &c.a, &c.b, &c.c);

	system("pause");
}

结果:
在这里插入图片描述

A
A的大小如果不考虑数据对齐的话为13,假设a变量起始位0X00,a.a是第一个变量,所以a.a的地址位0X00,a.a的地址对齐值是1,共分配7个字节;a.b的地址对齐值是2 ,所以a.b起始地址必须满足被2整除,所以a.b的地址是0X08((7+1)%2=0),分配2个字节;a.c的地址对齐值是4,前面占用10个字节了,所以地址是0X0C((10+2)%4=0),分配4个字节,当前A的大小是16个字节,A的对齐值是4,16%4=0,所以A的大小是16字节
B
假设b变量起始位0X00,b.a是第一个变量,所以b.a的地址位0X00,b.a的地址对齐值是2,分配2个字节;b.b的地址对齐值是4 ,所以b.b起始地址必须满足被4整除,所以b.b的地址是0X04((2+2)%4=0),分配4个字节;b.c的地址对齐值是1个字节,前面占用8个字节了,所以地址是0X08((8+0)%1=0),分配9字节,当前B的大小是17个字节,B的对齐值是4,(17+3)%4=0,所以B的大小是20字节
C
假设c变量起始位0X00,c.a是第一个变量,所以b.a的地址位0X00,c.a的地址对齐值是4,分配4个字节;c.b的地址对齐值是1 ,所以c.b起始地址必须满足被1整除,所以c.b的地址是0X04((4+0)%4=0),分配7个字节;c.c的地址对齐值是2,前面占用11个字节了,所以地址是0X0C((11+1)%2=0),分配2字节,当前B的大小是14个字节,B的对齐值是4,(14+2)%4=0,所以B的大小是16字节

A,B,C结构体的数据对齐值是所有基础变量的最大值,这里是int,对齐值4,
根据打印结果验证通过

union联合体数据对齐

上测试代码:

#include <stdio.h>
#include <stdlib.h>

union A
{
	char a[7];
	short b;
	int c;
};

union B
{
	short a;
	long long b;
	char c[9];

};


void main()
{

	printf("A:%d\n", sizeof(A));
	printf("B:%d\n", sizeof(B));
	printf("long long size:%d\n", sizeof(long long));
	A a;
	printf("a:%0x,a.a:%0x,a.b:%0x,a.c:%0x\n", &a, &a.a, &a.b, &a.c);
	B b;
	printf("b:%0x,b.a:%0x,b.b:%0x,b.c:%0x\n", &b, &b.a, &b.b, &b.c);
	system("pause");
}

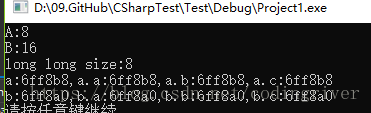

结果:
在这里插入图片描述
A
A 三个变量占用字节最大的值是a,7个字节,A的对齐值是4,所以A的大小是7+1=8((7+1)%4=0)
B
B 三个变量占用字节最大的值是c,9个字节,B的对齐值是8,所以B的大小是9+7=16 ((9+7)%8=0)

结构体和联合体嵌套混合也是这么分析,这里不再做说明了
