Quartus中的逻辑锁定与增量编译

逻辑锁定功能可以将FPGA中的代码模块在固定区域实现，优化时序性能，提升设计可靠性。增量编译功能，可以使设计更快速时序收敛，加快编译速度。

LogicLock

使用Chip Planner创建逻辑锁定区域

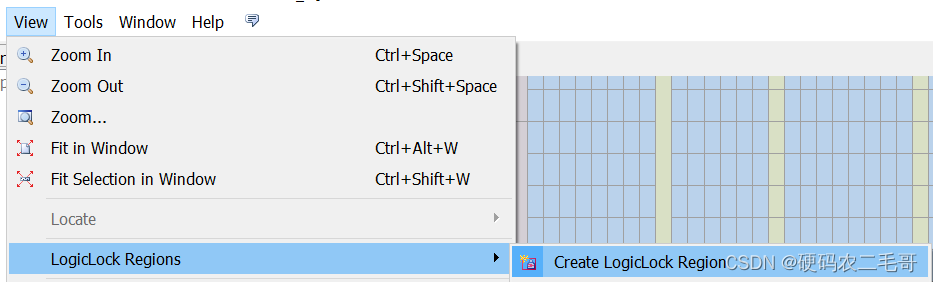

打开Chip Planner，点击View -> Logic Lock Regions -> Create Logic Lock Region

在Chip Planner中选择一块区域

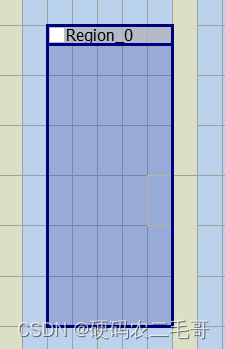

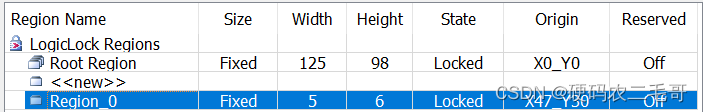

该区域信息如下图所示

为选择的区域设置实现模块

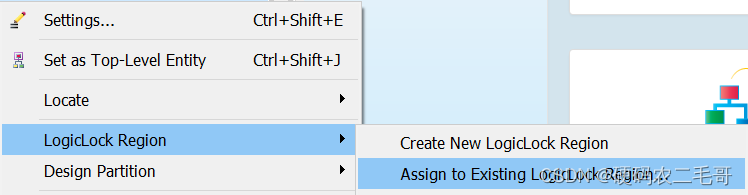

在设计模块中选中实则文件，右键选择LogicLock Region->Assign to Existing LogicLock Region，完成逻辑锁定。

Incremental Compilation

通过对设计进行划分，保留划分后模块编译结果。当对工程进行重新编译时，编译器会保留划分模块的编译结果，只对修改部分进行重新编译。

​ 增量编译步骤：

• 编译工程
• 划分模块
• 设置模块保留级别

编译工程

对设计工程进行全编译。

划分模块

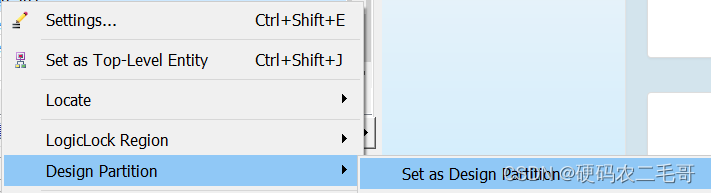

选择要进行增量编译的模块，在quartus13.1版本中，点击右键设置Design Partition-> Set as Design Partition。

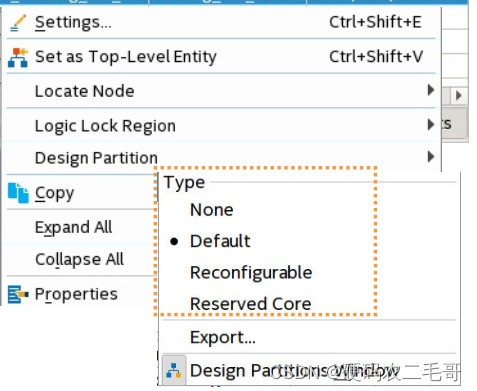

在quartus22.4版本中，Design Partition->Default

设置完成后，编译工程。

设置模块保留级别

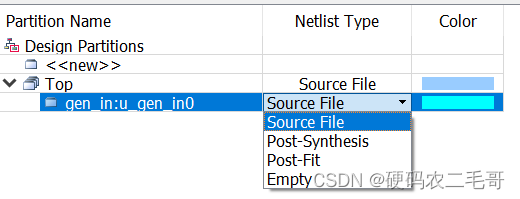

在quartus13.1版本中，设置Netlist Type。

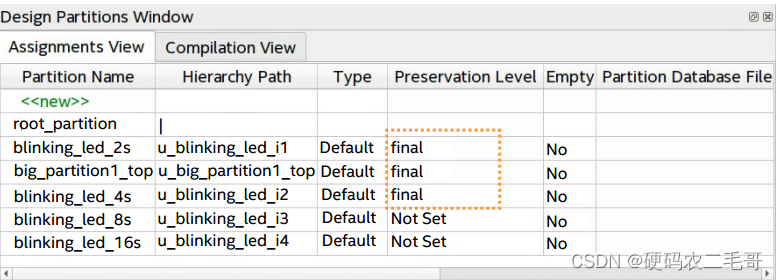

在quartus22.4版本中，设置Preservation Level，可以设置成Synthesized和Final。

当设置成Synthesized时，保留综合网表，当设置成Final时，保留最终布局布线和时序特性。

完成以上步骤后，再进行编译时，已经划分的模块就可以实现增量编译，当修改工程其他部分，再进行编译时，只对没有划分模块进行编译，从而减少编译时间。
