cadence常用功能之硬件调试

在原理图设计完成，PCB电装回来之后，下一步就要进行硬件调试了，在硬件调试过程中最常用的功能就是查找信号线或元器件，在原理图中找到器件或信号线，在PCB中找到对应位置，这两种操作对硬件调试非常重要。

在原理图中查找信号线

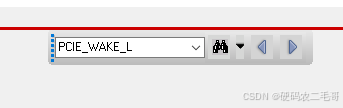

将要查找的信号线网络名称输入到选择框中，例如信号线名称为PCIE_WAKE_L。

选中整个工程p2597_c02.dsn。

点击查找按钮。

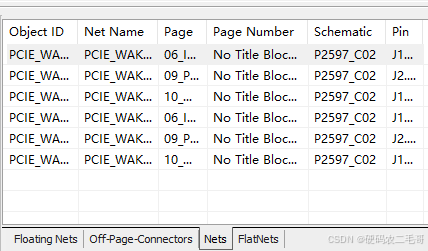

查找结果显示在Nets中，原理图中所有PCIE_WAKE_L网络都显示出来，双击下图中不同行，就能找到相应位置的信号线。

在原理图中查找器件

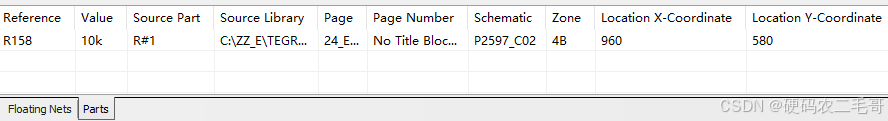

查找器件的方法与信号线类似，只是最后查找结果现在在Parts中。

在PCB中查找信号线

将PCB中铜隐藏

为了更好的观看信号信号线，可以先将PCB中铺的铜隐藏。

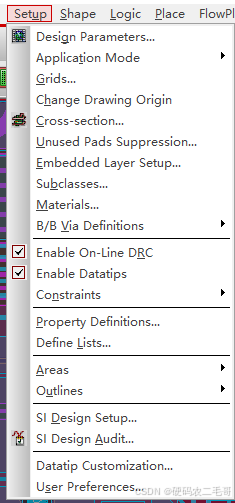

在Setup中点击User Preferences。

在Display中找到Shape_fill，在no_etch_shape_display中打勾，去掉铺铜显示。

查找信号线

查找信号线PCIE_WAKE_L。

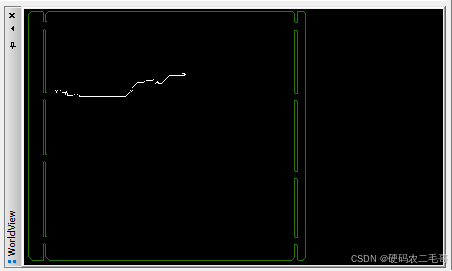

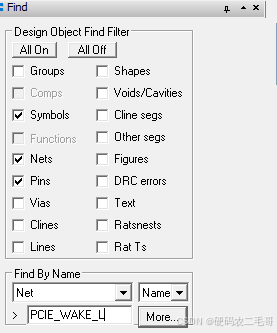

在Find中输入PCIE_WAKE_L，按图中勾线相应的项目，先择Net，点击More，在WorldView中会显示搜索到的信号线大概位置。

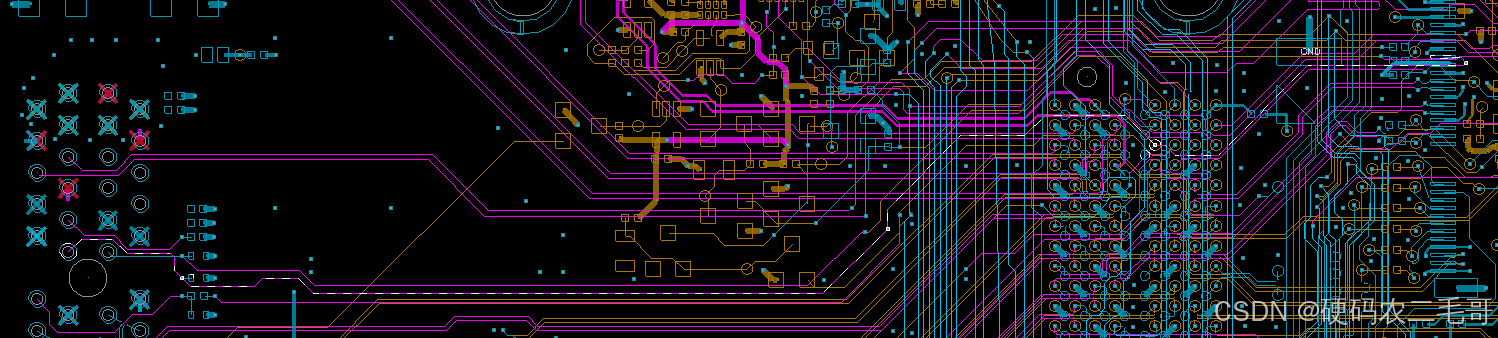

在PCB中找到信号线位置。图中高亮信号为PCIE_WAKE_L。

可以给选中信号线分配不同颜色，可以在Assign Color中选择不同颜色。

如果点击More后没找到器件，在Visibility中将信号曾选上再试。

在PCB中查找器件

将丝印层显示出来

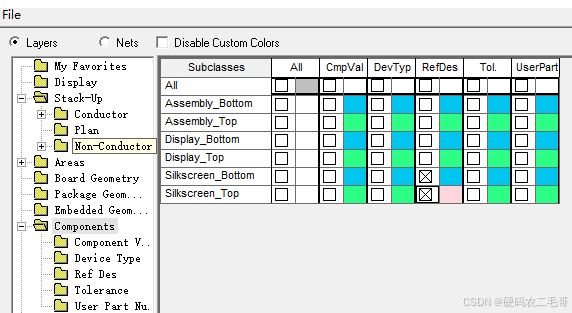

再查找器件前需要先将器件丝印层显示出来了。在Display中选择Color/Visibility。

在Componnets中选择Silkcreen_Bottom和Silkcreen_Top中的RefDes。

查找器件

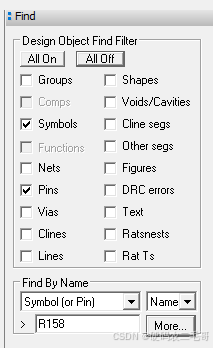

与查找信号类似，Find选择由所不同，按照下图设置，查找器件R158。

PCB翻转

当查找器件在PCB Bottom层时，将PCB翻转可以更好的显示器件。

点击图标，实现翻转。
