创建K26 SOM最小系统

本文介绍如何使用K26 SOM新建最小系统,以及如何解决工程中经常出现的问题。

新建Vivado工程

选择K26 SOM单板

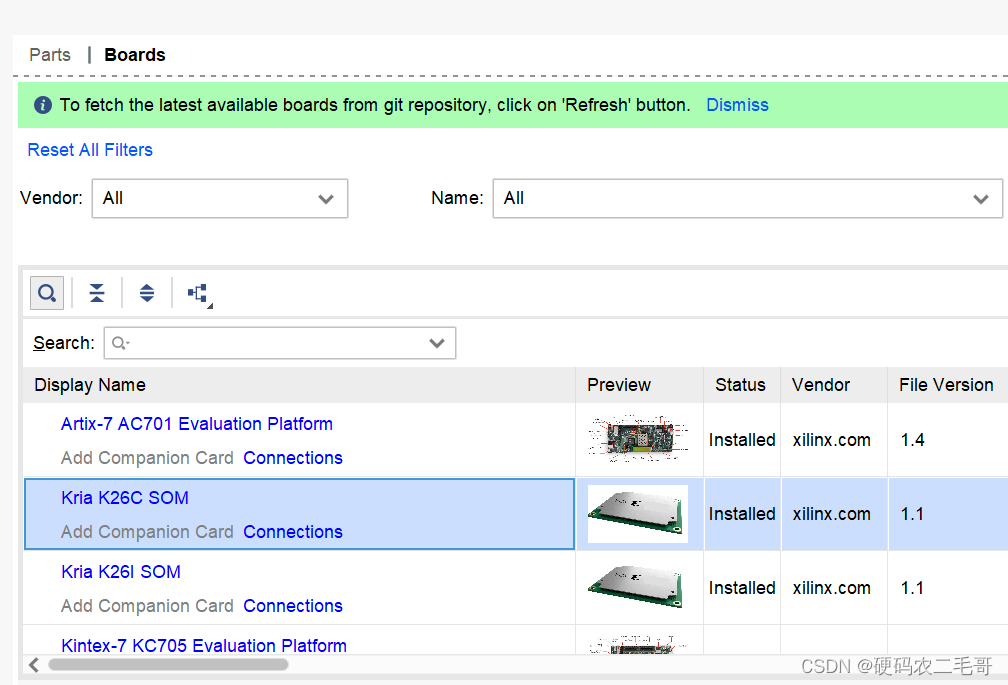

在Vivado中新建工程,选中board中的Kria K26C SOM。

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-lFZlQ5OM-1657955566261)(./pic/1.png)]

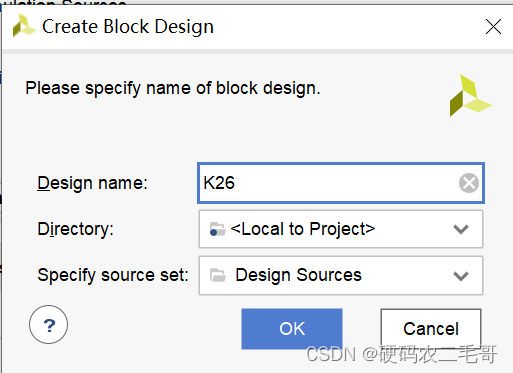

新建bd文件

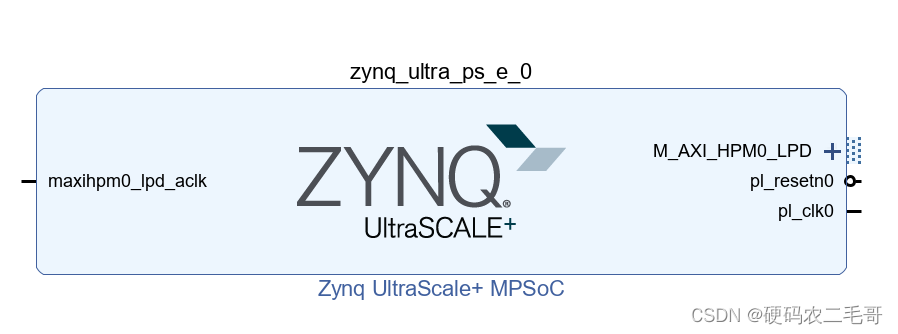

在新建的bd文件中添加Zynq UltraScale+MPSoC

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-vAbrlluG-1657955566262)(./pic/2.png)]

此时的Zynq UltraScale+MPSoC中配置信息不是SOM单板的信息。

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-M3o28blT-1657955566262)(./pic/3.png)]

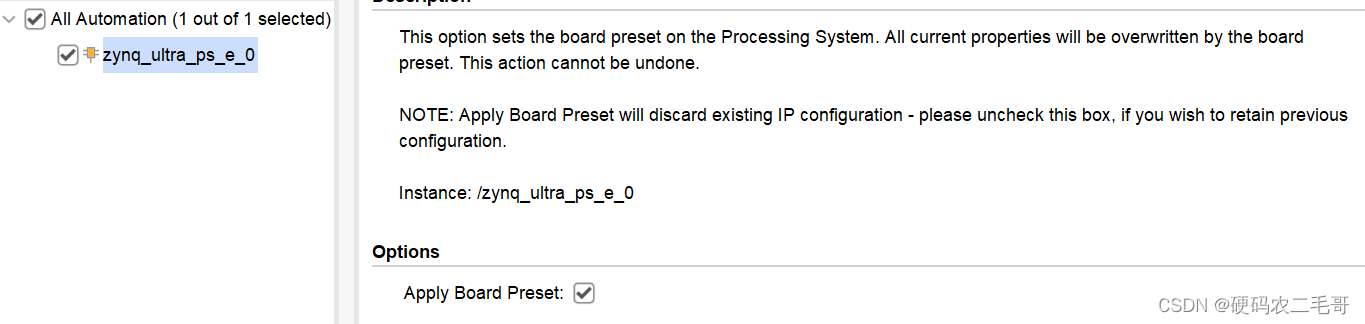

运行Run Block Automation

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-i4Qppi7d-1657955566263)(./pic/4.png)]

默认会勾选Apply Board Preset,运行之后Zynq UltraScale+MPSoC导入K26 SOM配置,这一步很重要。

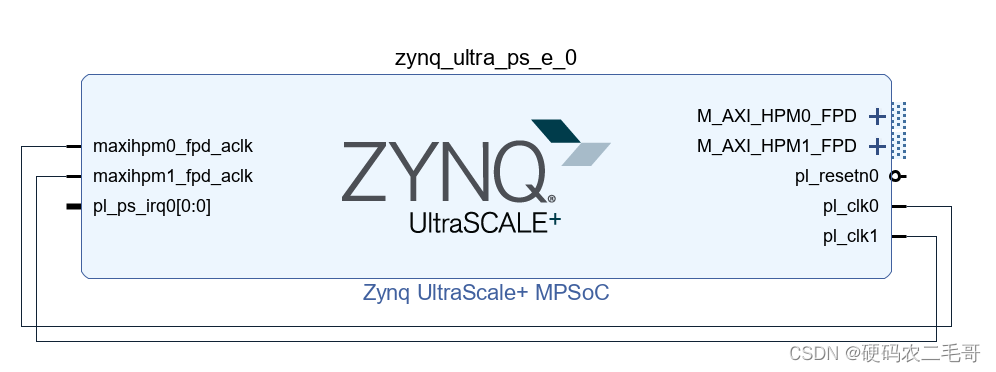

完成下图所示连接:

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-BScHp1EP-1657955566264)(./pic/5.png)]

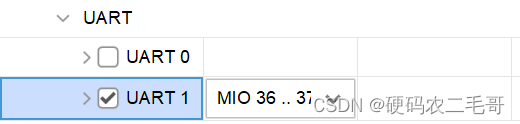

加入UART

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-PYJl3zxV-1657955566266)(./pic/9.png)]

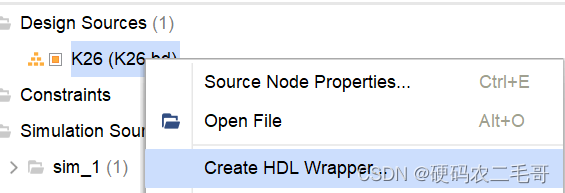

Create HDL Wrapper

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-cxRqYrxs-1657955566268)(./pic/6.png)]

Generate Bitstream

编译工程,生成bit文件。

新建Vitis工程

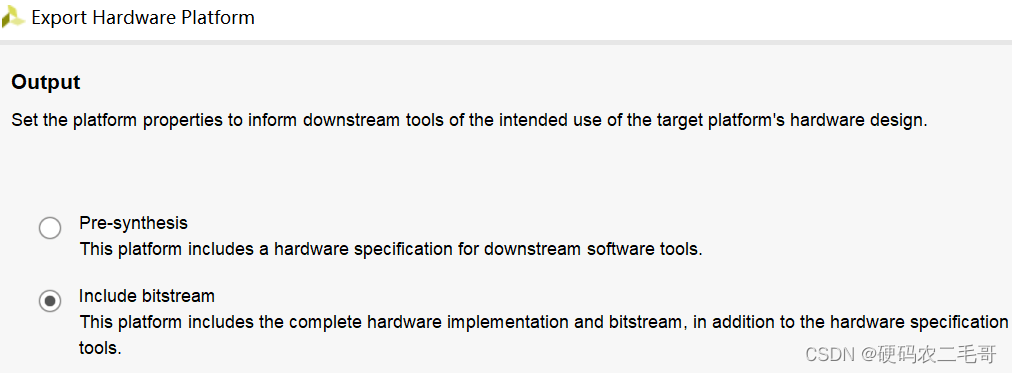

Export Hardware Platform

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-Bm4eg9DL-1657955566269)(./pic/7.png)]

Lauch Vitis IDE

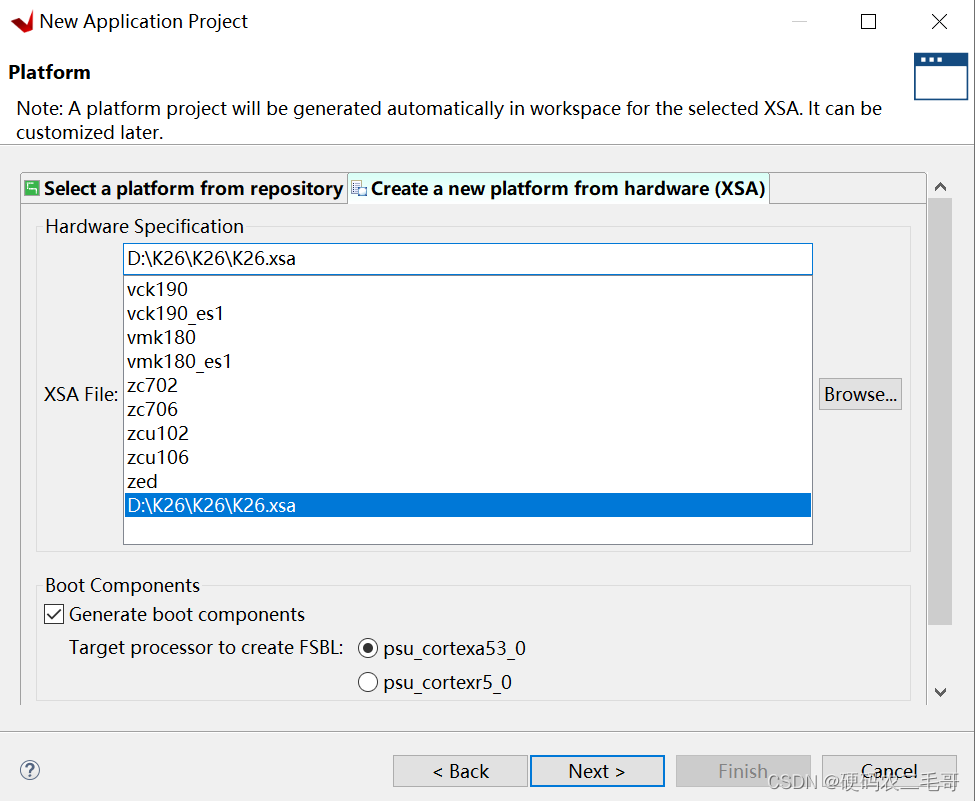

新建工程

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-qCdOsXQm-1657955566269)(./pic/8.png)]

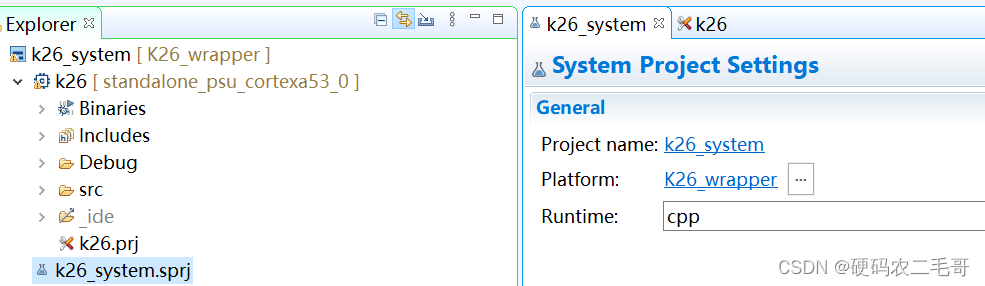

Vitis工程路径改变

当工程文件路径发生变化时,打开Vitis时需要重新选中工程路径。进入工程后,需要重新选择Platform

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-jBzWRBz9-1657955566269)(./pic/11.png)]

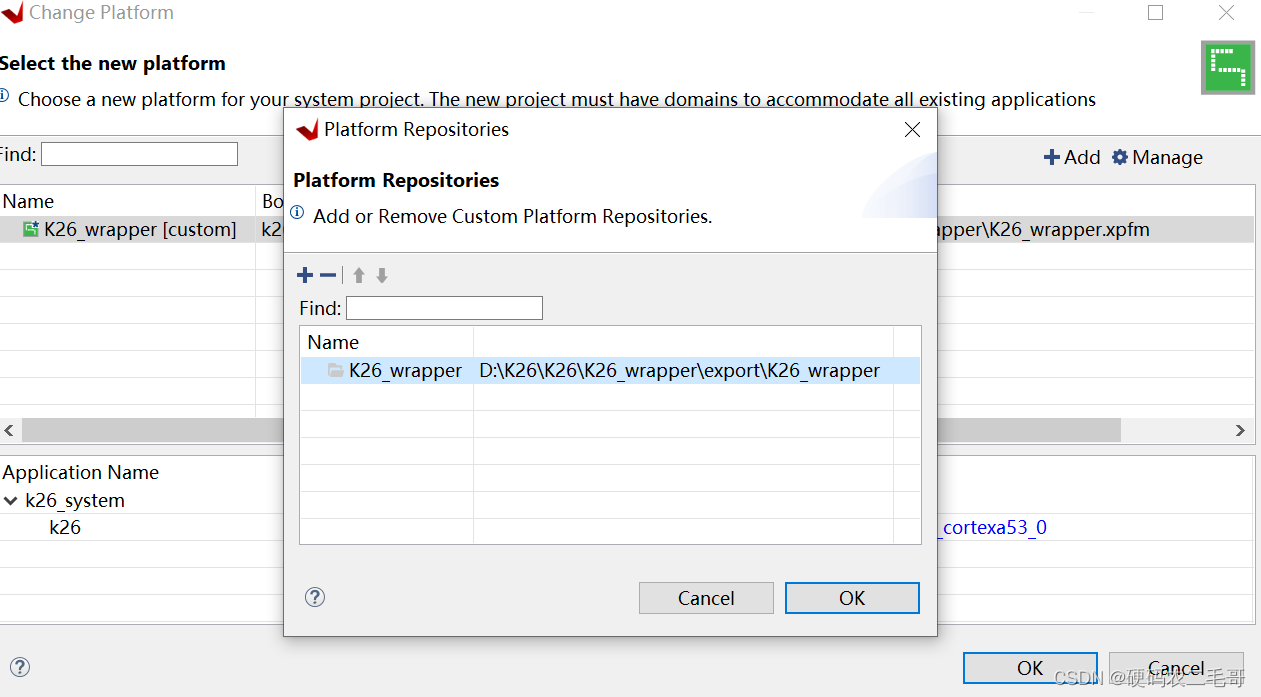

点击Manage

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-nQ7luMZ1-1657955566270)(./pic/12.png)]

选择xpfm文件位置

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-KwYtnCpB-1657955566270)(./pic/13.png)]

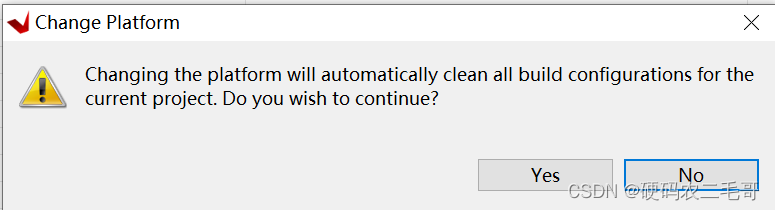

选择yes,重新编译工程。

XSA文件发生变化

当vivado工程代码发生变化时,重新生成xsa文件,在Vitis工程中需要做如下操作:

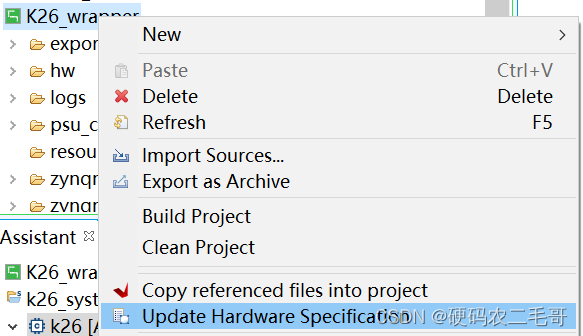

  • Updatae Hardware Specificatioon
  • 编译platform
  • 编译工程
