KV260视觉入门套件,功能强大,可以实现各种复杂功能的验证,但工程应用最终使用的是K26 SOM,本文将介绍将KV260上红色SOM换成K26 SOM后,如何从EMMC启动Linux。

K26 SOM与KV260上SOM的区别

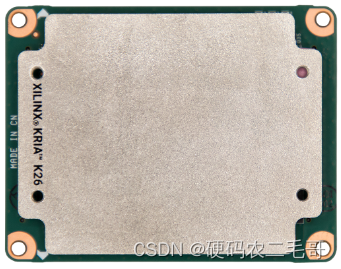

从外观上看KV260上的SOM带红色风扇(简称红SOM),而K26 SOM只有银色散热器。

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-e5DolccN-1666429502335)(./pic/1.png)]

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-EzjetnTm-1666429502336)(./pic/2.png)]

它们之间还有一个重要的不同,K26 SOM代码EMMC,而KV260上的SOM不带EMMC。

如何实现EMMC启动

K26 SOM上的QSPI中没有预先安装任何固件,而红SOM 上的QSPI安装了固件。红SOM启动与一般zynq mpsoc不同,分为两个阶段,第一阶段从QSPI启动,第二阶段从sd卡启动,也可从EMMC启动。

K26 SOM实现EMMC启动需要分三步:

  • 需要先将BOOT.bin文件烧写到QSPI,实现第一阶段启动。
  • 将文件系统拷贝到sd卡实现第二阶段启动。
  • 使用sd卡启动Linux后,将文件系统拷贝到EMMC。
  • 拔掉sd卡,使用EMMC启动。

构建硬件平台

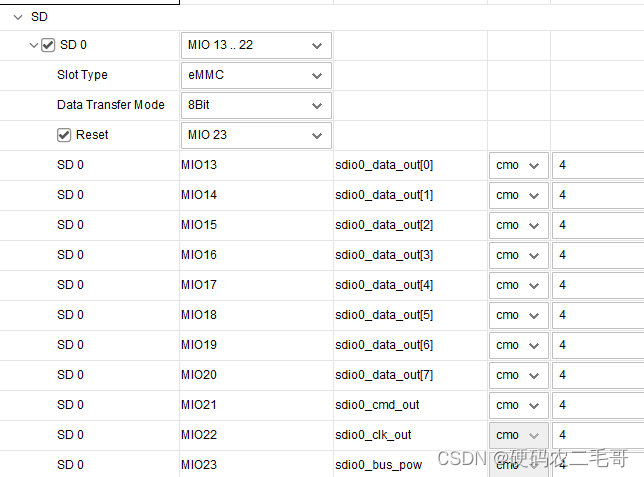

在Vivado中加入EMMC,如下图所示,到处xsa文件。

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-7SrCZQrV-1666429502337)(./pic/3.png)]

使用xilinx-k26-som-v2021.1-final构建Linux

将Vivado中生成的xsa文件导入,在Petalinux中使用xilinx-k26-som-v2021.1-final bsp构建系统,指令如下:

petalinux-create -t project -s ../xilinx-k26-som-v2021.1-final.bsp
petalinux-config --get-hw-description ../
petalinux-package --boot --u-boot --format BIN

拷贝如下文件:

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-lEeoELoe-1666429502337)(./pic/4.png)]

使用Vivado下载BOOT.BIN

将BOOT.BIN文件烧写到K26 SOM,fsbl文件使用zynqmp_fsbl.elf。

打开Vivado,Flow->Open Hardware Manager。

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-a3SxFSqn-1666429502338)(./pic/5.png)]

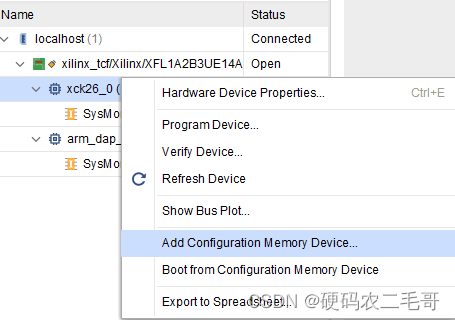

连接器件后,添加QSPI器件。

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-T5WbJqXt-1666429502338)(./pic/6.png)]

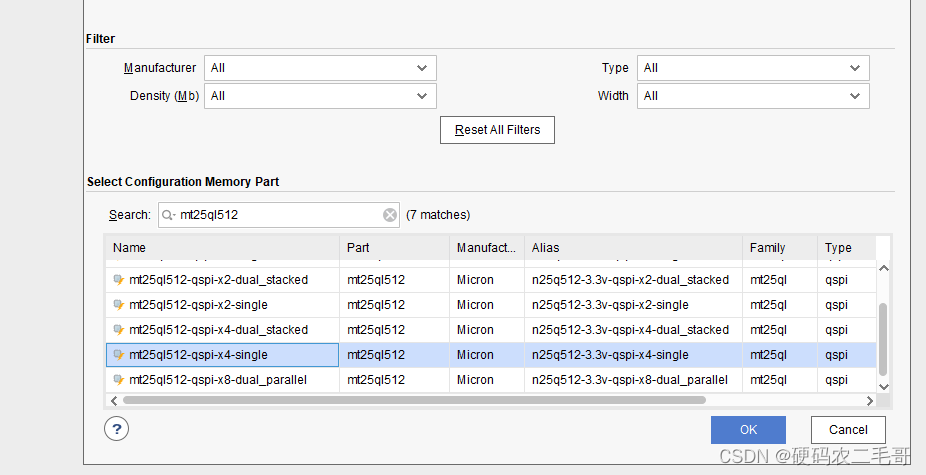

选择器件

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-TazldDtO-1666429502339)(./pic/7.png)]

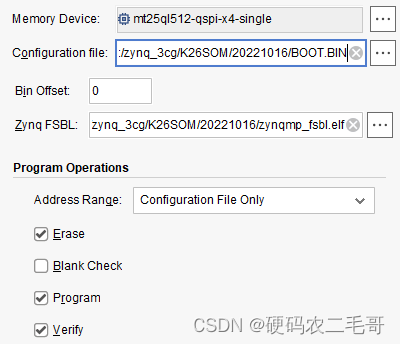

选择BOOT文件和fsbl。

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-XPB4QLUh-1666429502339)(./pic/8.png)]

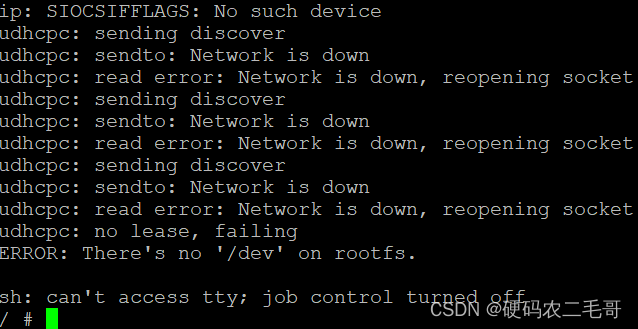

烧写完成后,上电启动,此时没插sd卡,EMMC为空,所以不能正常启动。

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-Posnz7Y6-1666429502339)(./pic/9.png)]

SD卡启动

将BOOT.bin、boot.scr和imag.ub拷贝到sd卡,上电启动。

将启动文件拷贝到EMMC

运行命令:

ls /dev/mmc*

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-iCEw4Gjm-1666429502340)(./pic/10.png)]

其中mmcblk2为EMMC,mmcblk1为SD卡。

挂载SD第一个分区:

mount /dev/mmcblk2p1 /media

media文件夹中有三个文件BOOT.bin、image.ub和boot.scr。

挂载EMMC的第一个分区:

mount /dev/mmcblk2p1 /mnt

将media文件夹中的 BOOT.bin、image.ub和boot.scr拷贝到mnt文件夹。

EMMC启动

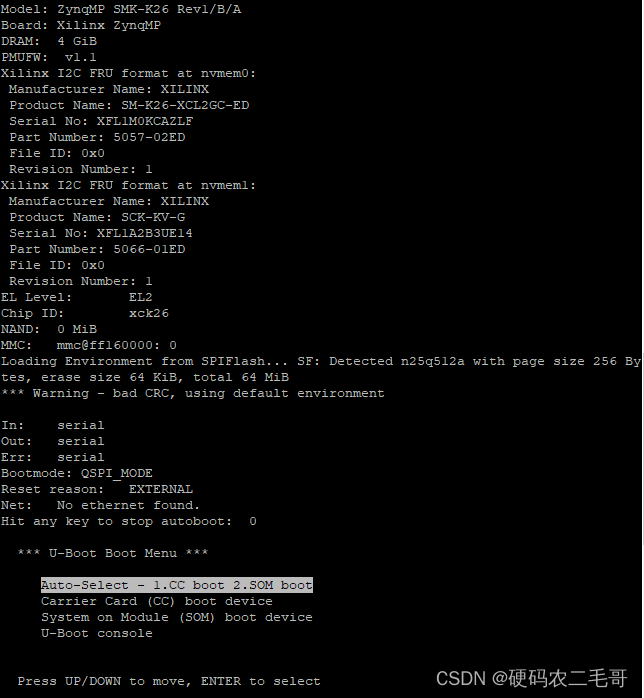

拔掉SD卡,这样可以直接从EMMC启动,启动后如下图所示:

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-edtUxUYh-1666429502340)(./pic/11.png)]
