3D建模 | 数字孪生场景精度怎么划分？【高清图例】

常见建模方式

01   数据生成

用专业工具如上海漂视的AI时空底座引擎PDG快速生成超大规模非实景场景，如城市大规模建筑群的建模。

02  人工建模

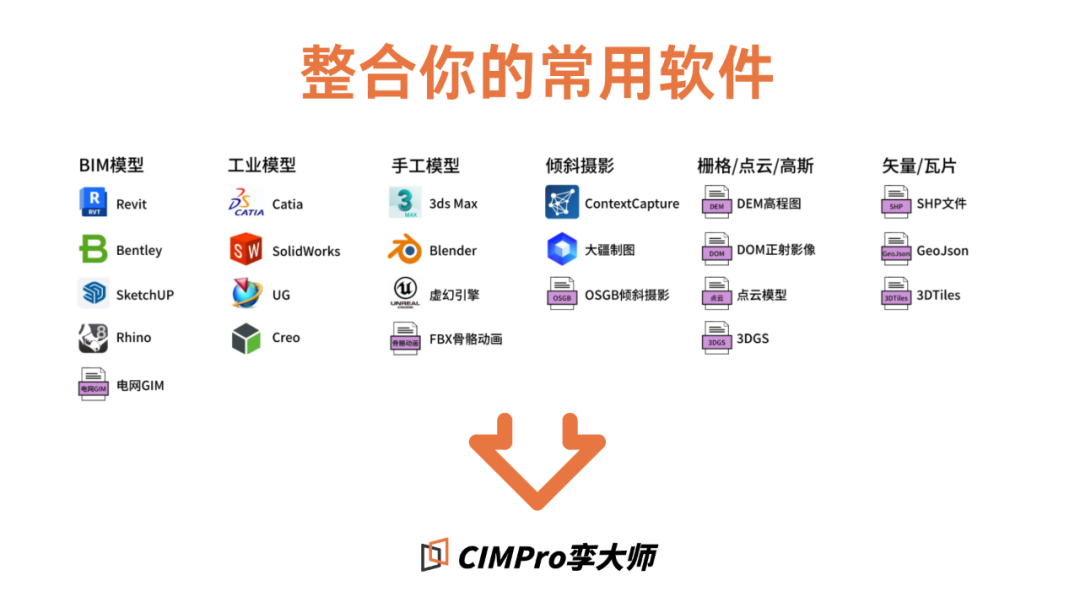

通过人工的方式进行三维建模和模型细化，如园区场景、室内外场景的建模。常用建模软件：3ds Max、Blender、UE、Catia、Solidworks、UG、Creo等。

03  倾斜摄影（航拍建模）

使用无人机等航拍手段进行城市级的三维模型建设，如室外建筑、地理环境等的建模。常用软件及格式：ContextCapture、大疆制图、OSGB倾斜摄影等。

04  激光点云

基于激光扫描获得的物体三维坐标数据进行建模，如室内外设施、设备的建模。

05  BIM建模

利用BIM技术构建所需场景的三维模型，模型包含场景内各要素详细信息，如建筑施工场景的建模。常用建模软件：Revit、Bentley、SketchUP、Rhino、电网GIM。

06 高斯泼溅

一种结合3D高斯溅射和位置基动力学的建模方式，能够实现固体与流体的物理交互，用于生成高质量且实时的动态场景渲染效果。

数字孪生开发引擎

CIMPro的业务起点发生在建模完成后，聚焦于模型的渲染、仿真、动画、数据驱动等，能够帮助用户最大化地发挥模型的应用价值，快速开发数字孪生大屏可视化项目。

场景精度划分及图例

L1  城市级

场景标准说明：根据GIS数据及地图空间数据，结合程序化建模工具，快速生成带有基本的城市轮廓、建筑布局以及道路信息的建筑群体块模型（多以卫星影像叠加为主）。可以根据项目风格的需要，来选择模型使用建筑纹理或特殊效果材质。效果上，达到能够清晰地感知城市布局的特点，呈现大致的地形地貌，具有较好的城市辨别性。适用于展示某个城市级别的整体态势。地理场景效果，一般通过cesium程序化生成。

最小观看距离：3000M

模型标准：程序化生成，通用贴图

应用场景：城市群、大型区域（乡镇、河流、山区等）地形地貌的还原

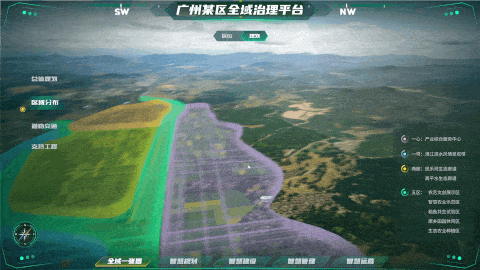

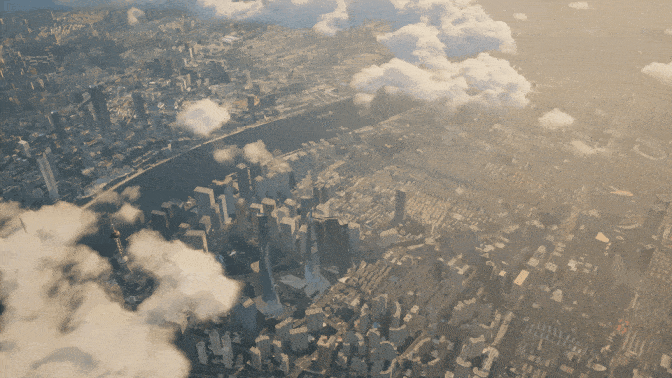

应用效果：

适用行业领域：智慧城市、数字沙盘、智慧乡村、区域规划

L2  区域级

场景标准：依据建筑底部轮廓与建筑高度信息垂直，使用程序化工具生成携带建筑外立面贴图的模型，建筑结构与细节通过纹理贴图表现。或使用数字孪生建模方法在一定程度上还原建筑模型。达到视觉上具有一定相似程度的场景还原。或通过倾斜摄影技术，把照片在相关建模软件中以贴图的方式形成建筑模型。相较于L1级别增加有城市路网，地形，水域，象征性植被等元素，适用于展示城市中某个区块层次的场景。

最小观看距离：1000M

模型标准：程序化生成，视觉上与真实场景相似的建筑贴图

应用场景：城市级、区级范围的建筑快速还原，如城市建筑群、交通路网、水域等较大场景

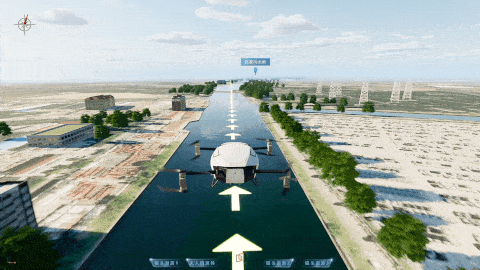

应用效果：

适用行业领域：智慧城市、智慧交通、基建（路桥隧）、智慧流域、智慧水利、智慧电网

L3  场景级

场景标准：根据航拍图、全景图或倾斜摄影文件作为参考，使用数字孪生建模方法准确的还原建筑模型，细节还原程度相比L2提升一个层次，实现场景的定制化。单体模型与纹理贴图有明确的对应关系。能够准确的表现出建筑特征（包括建筑结构、模型比例、材质质感等）。达到视觉及逻辑上具有较高相似程度的场景还原。适用于展示数字孪生大部分的单体建筑场景。

最小观看距离：200M

模型标准：手工建模，有明显的结构，以手动绘制贴图为主，辅助以四方连续贴图，还原真实场景。

应用场景：建筑内部基本墙体结构展示。

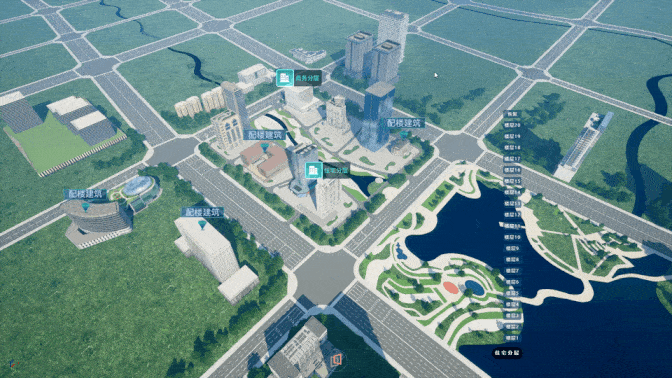

应用效果：

适用行业领域：智慧园区、智慧工厂、智慧楼宇、仓储物流、智慧场馆、智慧交通

L4  构建级

场景标准：以CAD图纸文件、倾斜摄影文件为基础，采用PBR建模流程对模型进行手工精细化制作。模型结构准确、材质细节真实且丰富。场景模型拥有额外的功能向动态材质效果（例如雨水侵蚀的残痕、阳光暴晒的白斑等）。场景整体细节与品质相较于L3程度整体提升，且场景丰富度提高（如添加路灯、栏杆、石墩等物件，植被丰富程度提升）。达到可以支持第一人称视角漫游功能的标准。适用于展示场景内的重点表现对象，或拥有交互功能的重点模型。

最小观看距离：10M

模型标准：手工建模，有明显的结构，手动绘制具备真实细节贴图

应用场景：建筑内部分区空间墙体及重点设施建设。

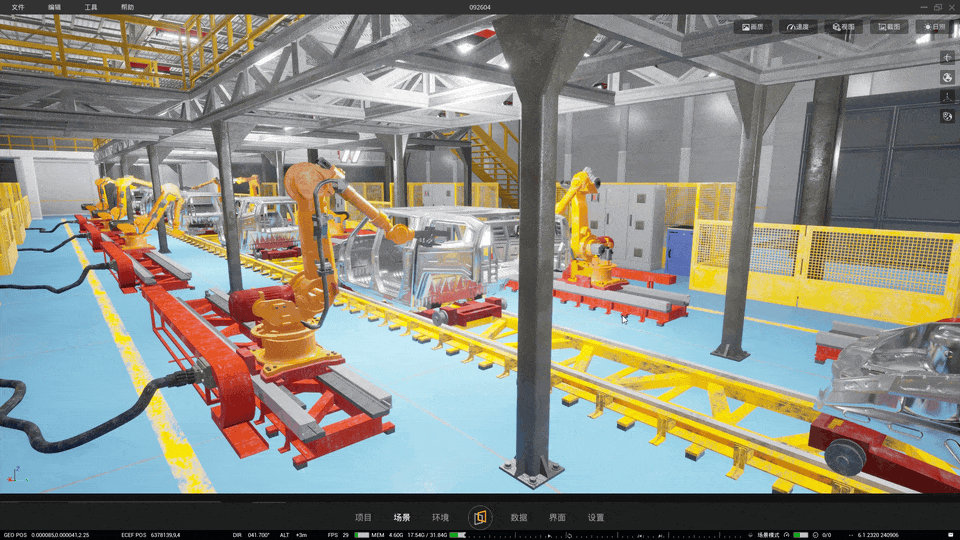

应用效果：

适用行业领域：车间产线、施工模拟、设备装配、智能制造、规划设计

L5  零件级

模型标准：写实程度地还原模型的所有属性。通过BIM技术或工业建模方法，创建业务侧重点所需表现的功能单元（如高细节设备、复杂物件或机械结构、内部零部件、管线系统）等零件级别的模型，模型结构误差小于3cm。此层级基于L4的基础上进一步丰富模型结构的细节。一适用于需要最大精细程度展示的重点设备或物件。

最小观看距离：3M

模型标准：手工建模，有明显结构和细节，根据真实的物理逻辑精细还原模型的材质效果

应用场景：场景重点设备设施、管线管廊、高精度设备的精细零件管理

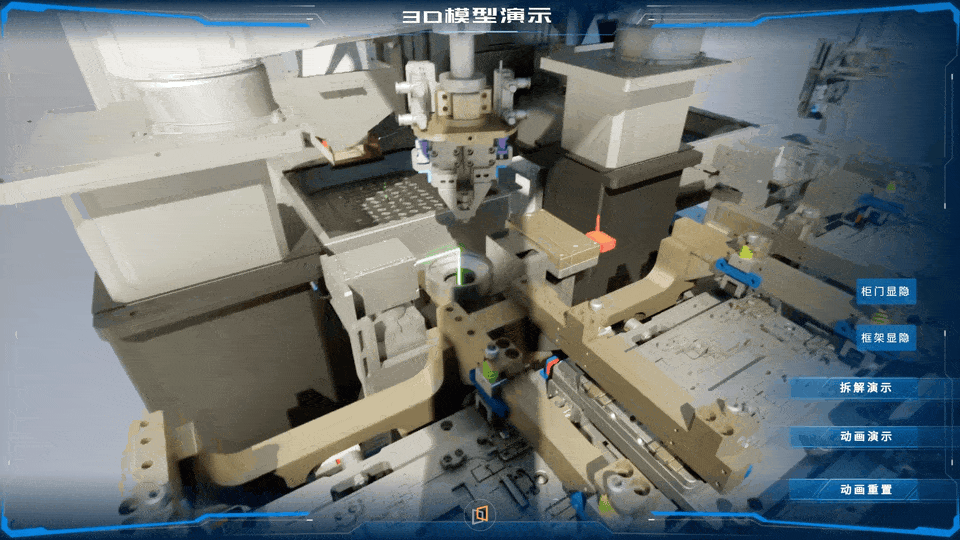

应用效果：

适用行业领域：设备管线、精密装备拆装、复杂工艺模拟

基于CIMPro数十年的数字孪生技术应用和数字孪生项目经验，CIMPro产品团队制定了孪大师L1-L5数字孪生场景分级定制标准，旨在为客户和伙伴建设数字孪生项目场景时更为提供清晰、明确、可参考的依据，对齐统一的数字孪生场景建设认知。

让CIMPro更好地赋能您的项目交付，携手共赢。
