半导体设备传统检测低效？三坐标满足各类部件的高效精准检测需求

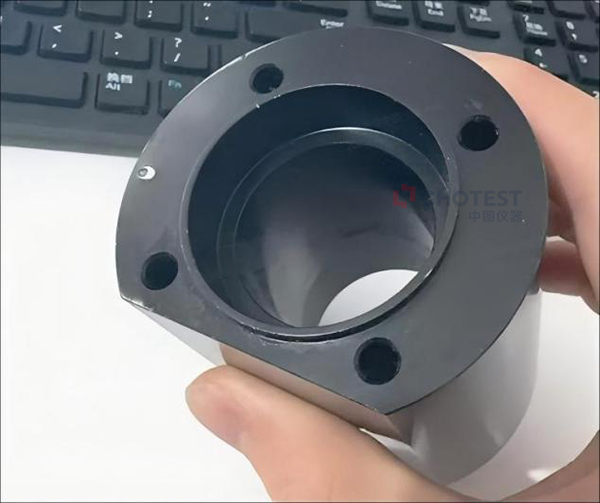

在半导体设备这一精度决定成败的战略性产业，同心度等关键几何参数的精准控制是保障设备可靠运行、提升国产竞争力的核心要素。设备中的微小瑕疵足以引发灾难性后果。以轴套为例，两侧圆柱用于装配轴承，如果不同心，会造成轴在旋转的时候别着劲，轻则只是噪音加大，严重时候轴承短时间就会损坏，导致价值不菲的整机停摆。

传统检测低效、模糊、不可靠
1、游标卡尺手工测量：反复测量两侧内孔不同方向上的尺寸，通过计算差值间接推测偏差。过程繁琐，主观性强，且无法获取真实的轴线空间关系。
2、千分表打表验证：需将轴承装入轴套，置于磨床等设备上打表观察跳动。此方法效率极低，依赖操作者经验，难以获得精确的数字化同心度值，且结果受安装、设备状态等多因素干扰。
这种“手眼协同”的方式普遍存在效率低下、误差累积大、更无法提供精确的数字化结果。当质量工程师面对模糊的检测数据时，生产线上潜藏的风险正在悄然累积。

高精度三坐标：精准、高效的解决方案

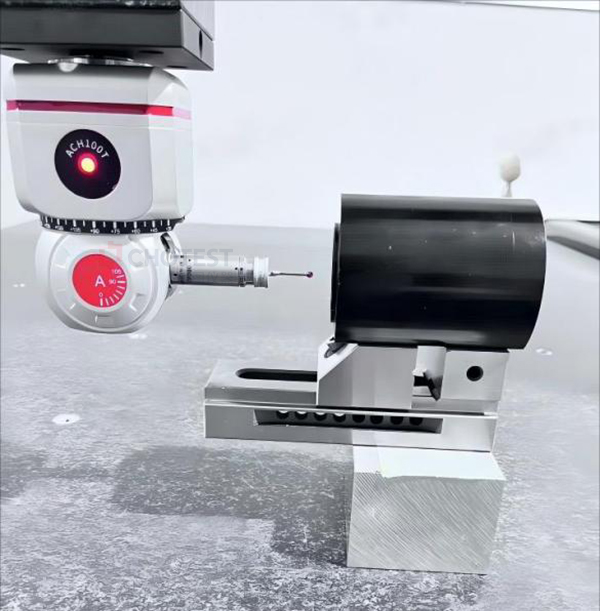

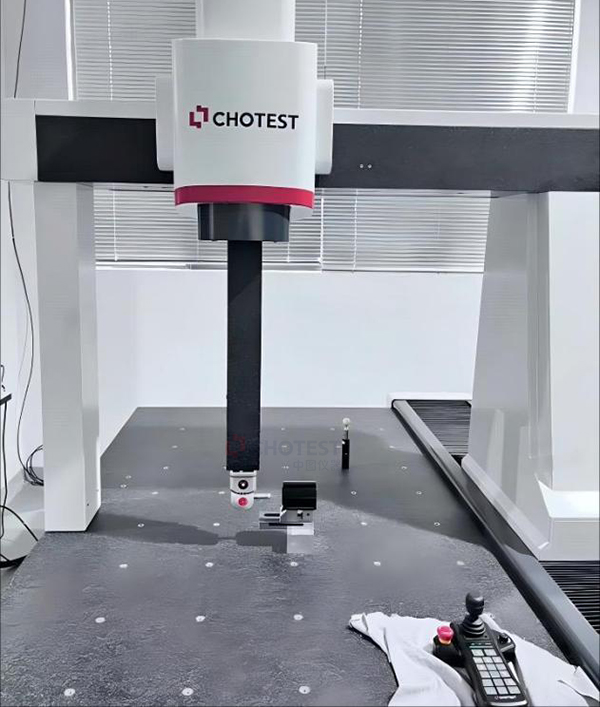

针对半导体设备核心部件严苛的同心度检测需求，高性能桥式三坐标测量机结合ACH100T高精度测座及Power DMIS专业测量软件，提供解决方案：

1、微米级精度保障：系统采用先进的光栅尺、精密机械结构与高刚性材料，结合ACH100T测座的重复定位精度，确保测量结果真实反映工件微米级的形位公差，为同心度判定提供坚实的数据基础。
2、智能编程，一键测量：
（1）CAD数模驱动：将轴套的精确三维CAD模型直接导入Power DMIS软件，作为测量的基准和路径规划依据。
（2）自动化程序编制：软件根据模型特征和测量要求（如两侧内孔），快速生成高效、无碰撞的自动测量路径。操作人员无需复杂编程。
（3）精准触发采集：使用点测头配合直测针，精确触发采集两侧内孔圆柱面上的多个点（通常需满足空间分布要求）。
3、科学计算，直观呈现：软件内置强大的几何算法引擎，基于采集的点云数据，瞬间拟合出两侧内孔的理想圆柱轴线，并精确计算出两轴线间的空间同心度误差值（通常以最大距离或直径差表示），同时也可精确给出孔径尺寸。结果以数字、图表（如偏差色谱图）形式清晰呈现。

半导体精密制造的高地上，三坐标测量机已从单纯的检测工具，进化为驱动质量与效率双提升的核心引擎。无论是简单轴套还是复杂异形件，三坐标强大的空间解析能力均可应对，全面覆盖半导体设备各类核心部件的检测需求。
