rockchip 操作gpio +开启clock

最新推荐文章于 2024-11-11 22:15:50 发布
原创 最新推荐文章于 2024-11-11 22:15:50 发布 · 2k 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#android #嵌入式硬件

本文介绍了RK3399 Android 7.1平台中GPIO（通用输入输出）基地址和GPIO 2A/3A/4A GRF（通用寄存器文件）的映射情况，包括GPIO10的FF320000和GPIO30的FF77E010，以及GRF的统一地址FF770000。适合了解该平台硬件配置的开发者参考。

rk3399 android 7.1
gpio 基地址 gpio1 0xff320000 gpio3 0xff77e010
在这里插入图片描述
关闭系统打印 echo 0 >proc/sys/kernel/printk
在这里插入图片描述

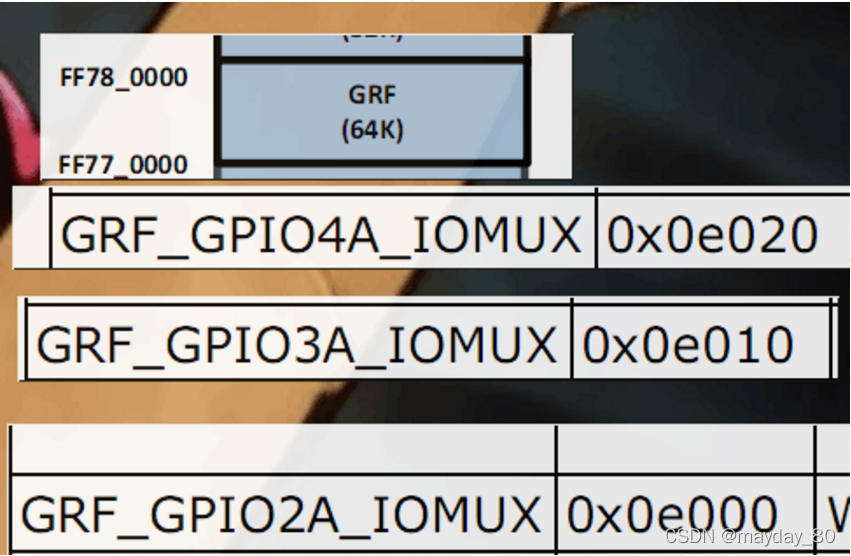

GRF的的映射地址是FF770000 gpio2a 就是ff77e000 gpio3a ff77e010 gpio4a ff77e020
在这里插入图片描述
在这里插入图片描述
