Wifi小车之 - 51单片机红外小车篇

2011-10-27

单片机熟悉了，自然就要开始做小车了。

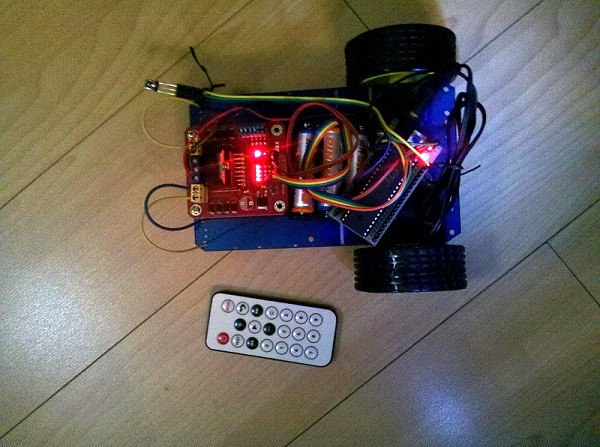

准备工作当然是淘宝啦，买了一个3轮到小车底盘32元，L298N双电机控制电路板22元，还有一些扎带、铜柱、电池盒等，都是很便宜的东西。

红外只有1条数据线，十分简单，就从红外遥控开始。把红外的例程改一下，就成了红外遥控的程序了。

这里有2个小插曲，我放上车子的是6块钱的最小板（其实就是把IO引出来，加个晶振），P0没有上拉电阻，所以不能连电机控制板，改用P1就好了。还有对单片机编程不熟，main()函数里一定要加一个while(1){}的死循环，不然程序马上就结束了（很菜是吧:) ）。

这里要说明一下的是红外的信号不是连续的，所以是按一下就执行某个动作，要停止还得按停止按键。

先在电脑上测试程序，测试好后，把4个充电电池装到电池盒，同时给51单片机和电机控制板供电，搞定。开车啦。

51单片机程序代码

/*

IN1 > P10

IN2 > P11

IN3 > P12

IN4 > P13

*/



/*预处理命令*/

#include<reg52.h>    //包含单片机寄存器的头文件

#include<intrins.h> //包含_nop_()函数定义的头文件

#define uchar unsigned char

#define uint unsigned int

#define motor P1



/* 函数申明 -----------------------------------------------*/

void delay(uchar x);



/* 变量定义 -----------------------------------------------*/

sbit IRIN=P3^2; //红外数据线

uchar IRCOM[7];





/*

********************************************************************************

** 函数名称 ： main(void)

** 函数功能 ： 主函数

********************************************************************************

*/

main()

{

IRIN=1;     //I/O口初始化

EA=1;

EX0=1;//中断0



motor=0xff;



while(1){

}

}



/*

********************************************************************************

** 函数名称 ： delay(uchar x)

** 函数功能 ： 延时函数

********************************************************************************

*/

void delay(uchar x)    //x*0.14MS

{

uchar i;

while(x--)

{

for(i=0;i<13;i++);

}

}



/*********************************************************/



/*

********************************************************************************

** 函数名称 ： IR_IN() interrupt 0 using 0

** 函数功能 ： 信号外部中断函数功能

********************************************************************************

*/

void IR_IN() interrupt 0 using 0

{

uchar j,k,N=0;



EX0=0;

delay(15);

if(IRIN==1)

{

EX0=1;

return;

}

                              //确认IR信号出现

while(!IRIN)             //等IR变为高电平，跳过9ms的前导低电平信号。

    {

delay(1);

}



for(j=0;j<4;j++)         //收集四组数据

{

for (k=0;k<8;k++)

{

while (IRIN)

{

delay(1);

}

while (!IRIN)

     {

delay(1);

}

     while(IRIN)

{

delay(1);

N++;

if(N>=30)

{

EX0=1;

return;

}



      }

     IRCOM[j]=IRCOM[j] >> 1;

     if(N>=8)

{

IRCOM[j]=IRCOM[j] | 0x80;

}

     N=0;

}

}

if (IRCOM[2]!=~IRCOM[3])

{

EX0=1;

 return;

}



IRCOM[5]=IRCOM[2] & 0x0F;     //取键码的低四位

IRCOM[6]=IRCOM[2] >> 4;       //右移4次，高四位变为低四位



if(IRCOM[5]>9)

    {

IRCOM[5]=IRCOM[5]+0x37;

}

else

IRCOM[5]=IRCOM[5]+0x30;



if(IRCOM[6]>9)

    {

IRCOM[6]=IRCOM[6]+0x37;

}

else

IRCOM[6]=IRCOM[6]+0x30;

/*******************遥控信号功能选择区*******************/

if(IRCOM[2]==0x40){//‘+’键

motor=0xf5;

}else if(IRCOM[2]==0x19){ //'-'

motor=0xfa;

}else if(IRCOM[2]==0x7){ //'<<'

motor=0xf7;

}else if(IRCOM[2]==0x9){ //'>>'

motor=0xfd;

}else if(IRCOM[2]==0x16){ //'0'

motor=0xfe;

}else if(IRCOM[2]==0x0d){ //'c'

motor=0xfb;

}else if(IRCOM[2]==0x45){ //'off'

motor=0xff;

}

EX0=1;       //退出外部中断

}
