AD系列如何规范打包GERBER文件投单

本文详细解析了PCB打样时Gerber文件的正确提交方式,强调了不必要的文件如PCB原文件、CAMtastic系列文件的剔除,以及如何识别并提交正确的GERBER和NCDrill文件,包括各层的具体作用。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >



客户PCB打样投单反馈,我按照贵公司的说明上出了Gerber文件,但基本上每次你们公司的人都会在那里讲,我给的文件太多了,识别不到以那个文件生产。

的确是的,我把生成Gerber后的文件夹整个压缩了发给的你们。这里有个问题:生成Gerber后文件夹里那些是线路板厂所要的 ,那些又是不要的,然后我把它们给删除掉的。

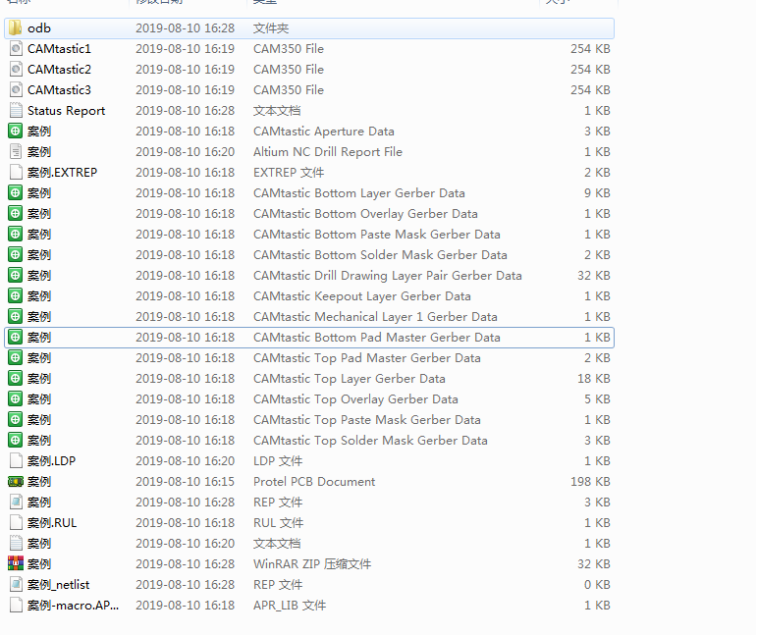

案例如下图:

具体分4个点分明如下:



1.投GERBER文件,PCB原文件肯定是不需要在上传,如上传里面就有二个文件,会让审核人员无从下手,

他不清楚你的正确文件以那个为准。



2.分析下ODB++,其实教材已清楚说明,设计工程如果文件里有长八角形焊盘,可采用ODB++输出GERBER文件。

因八角形是不规则的D码会变成圆角矩形,容易导致与设计文件不符;如转成ODB++格式可以避免八角形D码变成现象;

但ODB++的格式要用专用的软件才能导入:如genesis、cam350等软件输入。如文件里面没有八角形请不要在去输出ODB++



3.CAMtastic1,2,3,又是什么呢?



CAMtastic1 其实就是你生成GERBER文件自动生成的另存文件,这个可以不需要

CAMtastic2 其实也是你生成NC钻孔文件时自动生成的另存文件,这个可以不需要

CAMtastic3 就是生成的ODB++别存文件





4,如何正确的识别那些是PCB加工所要的文件呢!

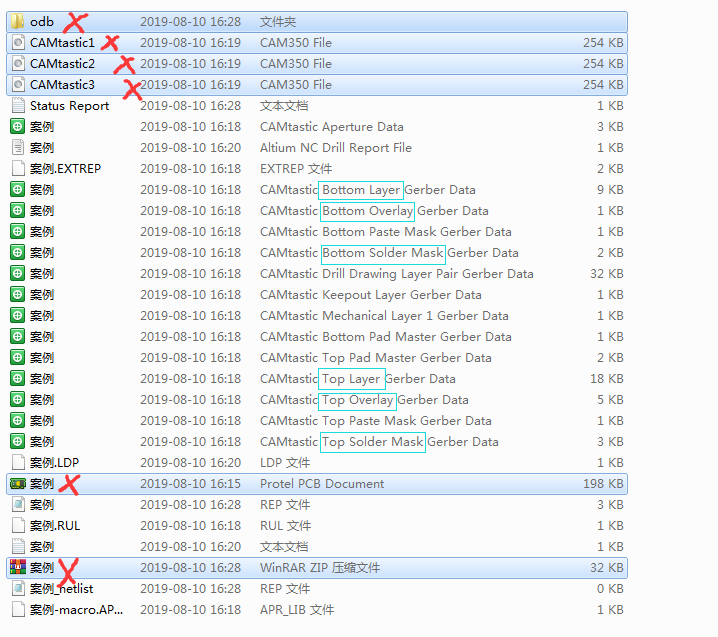

以上打叉其实都不需要,只要您输出Gerber Fiiles+NC Drill Files(小文件) 一起打压给我司就行了



生成的GERBER小文件在 project Outputs for ......这里面找

GTL顶层线路 top

GBL底层线路 bottom

GTS顶层阻焊 top solder

GBS底层阻焊 bottom solder

GTO顶层字符 top overlay

GBO底层字符 bottom overlay

DRL钻孔层

Mechanical 1 (板框,边框,螺丝孔)https://www.sz-jlc.com/portal/t6i10153.html

GKO禁止布线层(不建议做板框,边框,螺丝孔)

GDD一般不用,是分孔图,用来标注和分辨孔的大小位置 https://www.sz-jlc.com/portal/t6i10063.html



四层板多二个内层压层顺序比喻:TOP-VCC-GND-BOT  TOP-GP1-GP2-BOT  TOP-G1-G2-BOT

六层如:TOP Layer--Gnd2--Sin3--Pwr4-Gnd5-Bottom Layer





总结:其实上面1,2,3点很少用到,常规都是按第4点方法在提交GERBER。



ODB++只是针对性的运用。
