相机成像模型

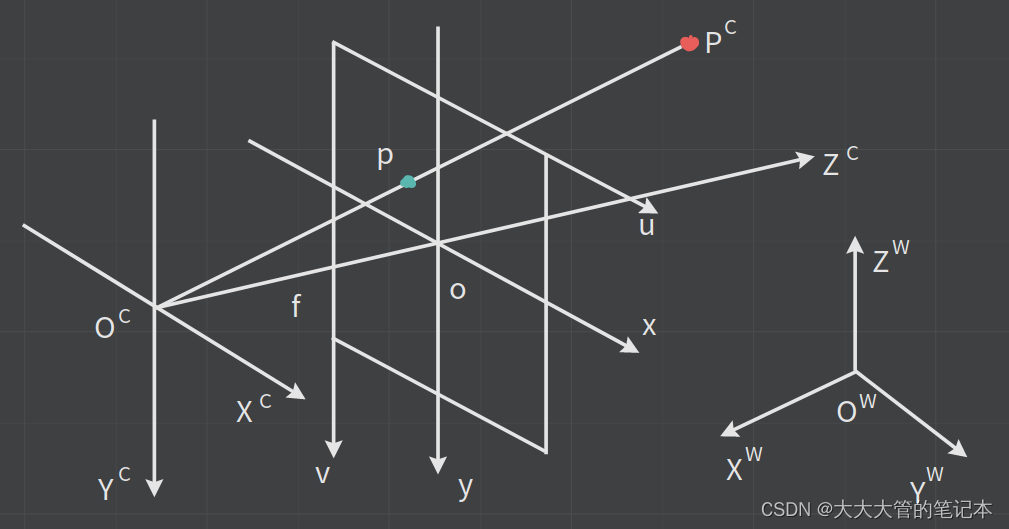

        在学习计算机视觉的过程中,少不了接触针孔相机的成像模型,这是基础也是容易让人混淆的东西,特别是其中参数的概念,对应的物理意义是什么。其实,相机的成像模型无非就是几个坐标系的转换,其中涉及到的坐标系有:世界坐标系(world frame)、相机坐标系(camera frame)、图像坐标系(image frame)、像素坐标系(pixel frame)。其中,图像坐标系与像素坐标系为二维坐标系,像素坐标系通常以图像的左上角为坐标原点。

        下面我将会分为4个部分讲述他们的关系。

1.世界坐标系与相机坐标系的转换

        所谓世界坐标系就是世界上任意一个地方都可以成为一个坐标系。假设在空间中存在一个点称为P^{W},那么世界坐标系在不同的位置,P^{W}的坐标自然也就不同。

        现在固定一个世界坐标系,P^{W}的坐标自然也就固定不变了。比如,在相机标定的过程中,就是假设世界坐标系在标定板(棋盘格)的左上顶点处;在视觉测量的过程中,通常以被测物体作为世界坐标系,有时也被称为物体坐标系。

        下面涉及到一些刚体变换的知识。设RT分别为世界坐标系到相机坐标系的旋转变换和平移变换,P^{C}为相机坐标系下的坐标。那么P^{W}P^{C}的转换关系为:

P^{C}=\begin{bmatrix}R&T & \\ 0 &\mathbf{ 1} \end{bmatrix}P^{W}

        注意,这里P^{C}P^{W}都变为齐次坐标,也就是多加了一个1,例如:P^{C}表现形式为[X^{C}, Y^{C}, Z^{C}, 1]^{T}

 2.相机坐标系与图像坐标系的转换

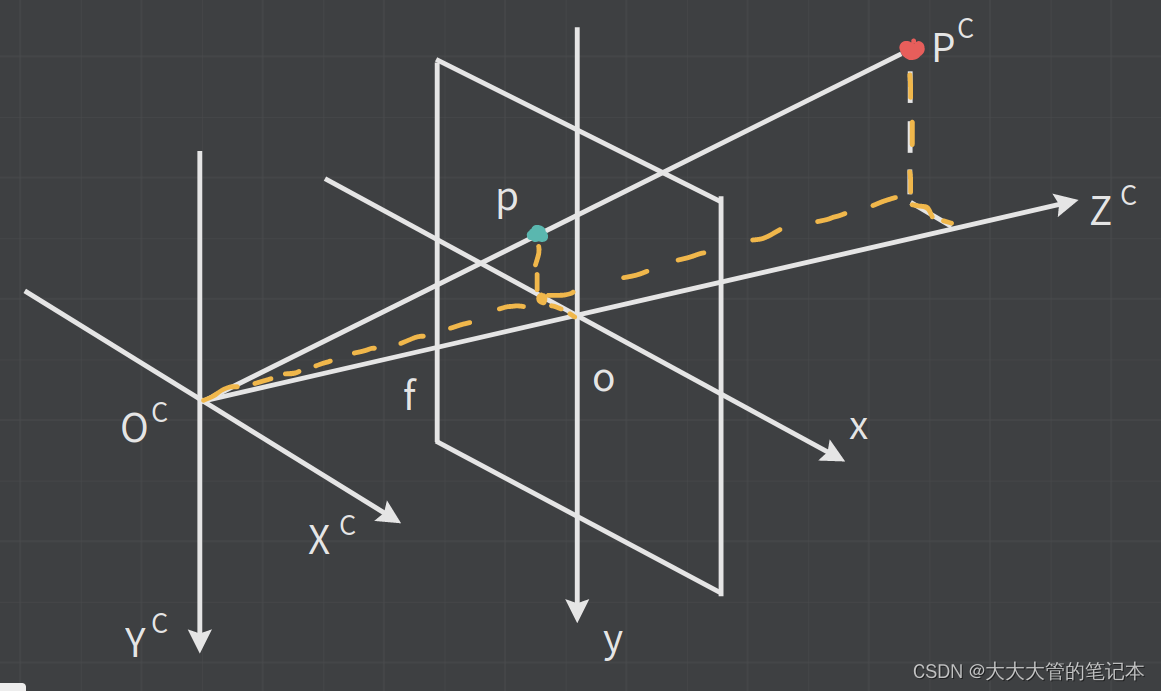

        将世界坐标系转换到相机坐标系后,原来的P^{W}也就变为P^{C}了。在拍摄过程中,P^{C}会投影到CCD或CMOS传感器上,成为一个像素点,该像素点在图像坐标系下的坐标为p^{i}=(x, y),下图可以简述其中的关系。

        而投影也是一种比例关系或者说是相似关系,如下:

x=\frac{X^{C}f}{Z^{C}}y=\frac{Y^{C}f}{Z^{C}}

        矩阵化之后为:

\begin{bmatrix} x\\ y \\ 1 \end{bmatrix}=\frac{1}{Z^{C}}\begin{bmatrix} f& 0& 0& 0\\ 0& f& 0& 0\\ 0& 0 & 1& 0 \end{bmatrix}\begin{bmatrix} X^{C}\\ Y^{C}\\ Z^{C}\\ 1 \end{bmatrix}

3.图像坐标系与像素坐标系的转换

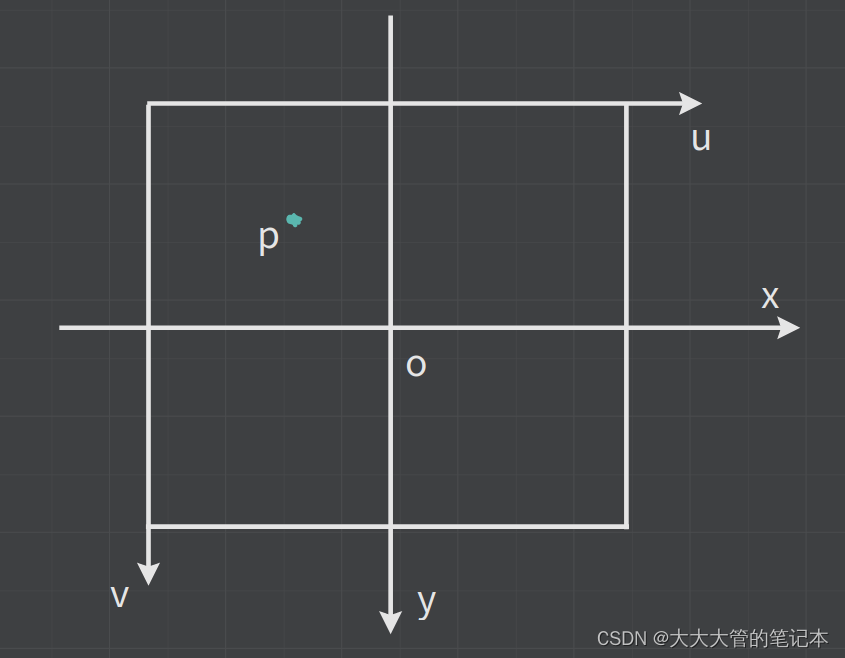

        完成上面两个关系后,只需要获得图像坐标系与像素坐标系的转换关系,就可以将世界坐标系下的点投影转换为像素坐标系下了(为什么要转换到像素坐标系呢?因为通常像素点的坐标指的就是像素坐标系下的坐标,而不是图像坐标系下的坐标)。而图像坐标系与像素坐标系均为二维平面,将两个二维平面平铺之后,它们之间的关系如下图所示:

         设o点在像素坐标系下的坐标为(u_{0}, v_{0}),这两个点通常也被成为主点坐标(principal point),也就是相机坐标系的Z轴与图像平面的交点。由于CCD或CMOS的传感器通常不为正方形,故设像元的横向尺寸和纵向尺寸分别为dxdy,其单位则为mm/pixel

        将实际的空间点离散化为相机的像素值(在实际编程的时候xy可能为小数,需要取整),有:(注意:在部分参考资料中还加入了倾斜因子,该值通常较小,这里就省略了)

u=\frac{x}{dx}+u_{0}

v=\frac{y}{dy}+v_{0}

        将上面的等式转换为矩阵形式并且升一个维度变为齐次形式,有:

\begin{bmatrix} u\\ v \\ 1 \end{bmatrix}=\begin{bmatrix} \frac{1}{dx} & 0 &u_0 \\ 0 & \frac{1}{dx} & v_0\\ 0& 0 & 1 \end{bmatrix}\begin{bmatrix} x\\y \\1 \end{bmatrix}

4.成像模型

        将上面三个矩阵依次相乘,则有:

Z^{C}\begin{bmatrix} x\\ y \\ 1 \end{bmatrix}=\begin{bmatrix} \frac{1}{dx}& 0& u_0\\ 0& \frac{1}{dy}& v_0\\ 0& 0& 1\\ \end{bmatrix}\begin{bmatrix} f& 0& 0& 0\\ 0& f& 0& 0\\ 0& 0 & 1& 0 \end{bmatrix}\begin{bmatrix} R & T\\ 0& \mathbf{1} \end{bmatrix}\begin{bmatrix} X^{W}\\ Y^{W}\\ Z^{W}\\ 1 \end{bmatrix}

        其中,坐标两个矩阵只与相机的参数相关,故也被称为相机内参矩阵K。中间包含RT的矩阵是世界坐标系到相机坐标系的变换矩阵,也被称为外参矩阵Z^{C}则是一个很重要,也很神奇的参数,在部分参考资料会将它写成s,称为尺度因子。这个参数在三维重建、视觉测量等领域都非常重要。

        根据上面的解释,我们可以把上式简化成:

s\begin{bmatrix} u\\ v\\ 1 \end{bmatrix}=K\begin{bmatrix} R & T\\ 0&\boldsymbol{1} \end{bmatrix}\begin{bmatrix} X^{W}\\ Y^{W}\\ Z^{W}\\ 1 \end{bmatrix}

        其中

K=\begin{bmatrix} \frac{f}{dx} & 0& u_0& 0\\ 0& \frac{f}{dy}& v_o& 0\\ 0& 0& 1& 0 \end{bmatrix}=\begin{bmatrix} f_x & 0& u_0& 0\\ 0& f_y& v_0& 0\\ 0& 0& 1& 0 \end{bmatrix}

        在部分资料中会将\begin{bmatrix} R & T\\ 0&\boldsymbol{1} \end{bmatrix},改写为\begin{bmatrix} R & T\end{bmatrix}。故也写作

Z^{C}\begin{bmatrix} x\\ y \\ 1 \end{bmatrix}=\begin{bmatrix} \frac{1}{dx}& 0& u_0\\ 0& \frac{1}{dy}& v_0\\ 0& 0& 1\\ \end{bmatrix}\begin{bmatrix} f& 0& 0\\ 0& f& 0\\ 0& 0 & 1\end{bmatrix}\begin{bmatrix} R & T\\ \end{bmatrix}\begin{bmatrix} X^{W}\\ Y^{W}\\ Z^{W}\\ 1 \end{bmatrix}

        则有

K=\begin{bmatrix} f_x & 0& u_0\\ 0& f_y& v_0\\ 0& 0& 1\end{bmatrix}

        在相机标定结束后,相机内参始终只有一个,而每一张标定板的图像都会对应着一个外参矩阵。(注意:这里仅描述了成像模型,通常除了要标定出内外参之外,还需要标定相机的畸变参数,这里就不做论述了。)
