总线型FC-AE-1553系统解决方案

总线型FC-AE-1553系统解决方案

总线型主要特性

1. 每条链路两根的全双工传输模式
2. 数据传输速率2、4Gb/s未来扩展性高
3. 传输距离远最高达到50KM
4. 兼容性强，可支持1533B，RS422/485，也可以转以太网。
5. 总线型相比交换型减少了交换机通过光分器无源进行通讯，组网更简单，重量更轻，非常适合航天航空未来发展。
6. 对于故障更容易排除查找问题所在
7. 支持双冗余，一路断开另外一路继续工作防止数据丢失。
   8.低开销，成本低，功耗低；

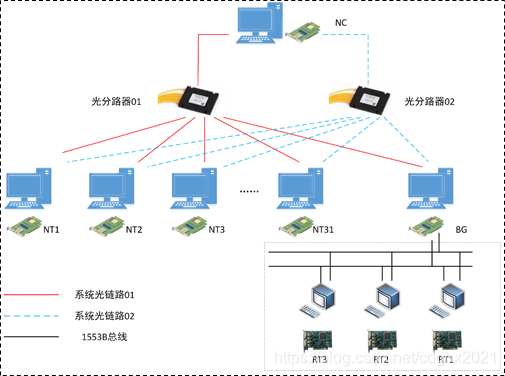

常规总线拓扑图

NC在PON的OLT端，节点卡作为NC+UDC/NM/NT。

本场景中使用两台无源光（PON）分路器及多张FC-AE-1553仿真卡组成一个双冗余网络，用户可以利用API发送和接收FC-AE-1553消息，达到仿真测试用户业务运行过程的功能，本方案因为没有使用FC-AE网络交换机，可达到节省成本及功耗的目的。

场景中FC-AE-1553卡主要特性

1. 系统可仿真多种FC-AE-1553通信会话模式;
   1） NC-NT
   2） NT-NC
   3） Modecode
   4） NC-RT
   5） RT-NC
2. 系统支持设置周期会话和紧急消息；
3. 系统中的节点设备提供多种实时数据统计信息，包括帧、速率等；
4. 提供API，提供为用户定制应用程序。
5. 支持WinXP、Win7、Linux、VxWorks以及中标麒麟等国产操作系统，支持和龙芯、飞腾等国产CPU适配。
6. 其他需求可根据要求定制化开发；
