UART通信实验（查询方式）

一、实验目的：

理解ARM的UART工作原理，掌握UART数据发送与接收及其应用开发方法。

二、实验内容与要求：

1：熟悉基于ARM 的UART模块；

2：用C语言编写程序，使用查询方式实现UART的数据收发功能；

3：记录相应现象和结果，进行总结分析并完成实验报告。

三、实验过程：

3.1 实验步骤

①准备本实验需要使用CPU板和串口。

将实验源代码下的实验项目（实验四环境）整个文件夹拷贝到C盘根目录，修改文件夹为可读属性，删除*_Data的文件夹，用ADS软件打开工程文件（*.mcp）。

②将电脑的当前时间更改为现在的正确时间。

③用并口JTAG调试线连接目标板和PC机，连接电源线，与前面实验略有不同，还需要再用公母头串口直连电缆连接实验箱 CPU 板的串口和 PC 机串口。

④目标板要插上线，并且要开启桌面上的H-JTAG软件，探测目标CPU是否正常编译程序，用JLink配合AXD选择Debug进行单步调试，也可以直接选择run来运行。

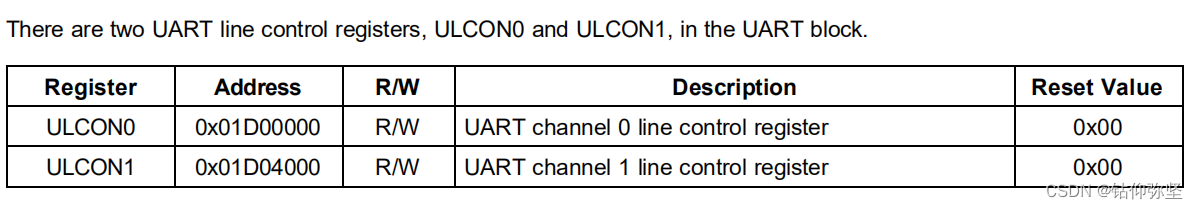

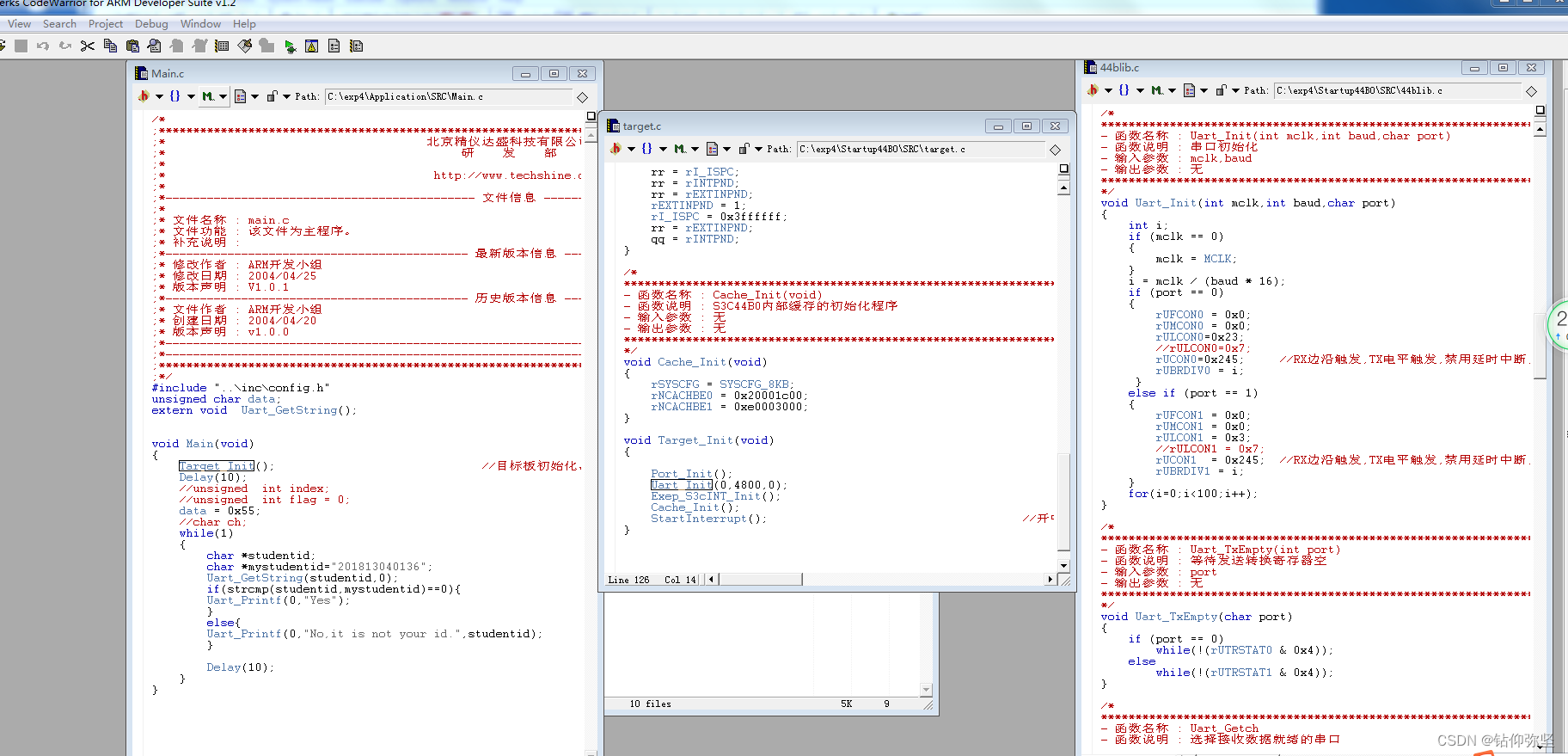

⑤根据数据手册查找UART通信，找到对应的配置寄存器和数据寄存器的物理地址。编写C语言程序，再进行编译，调试，运行，并且观察寄存器内容变化。

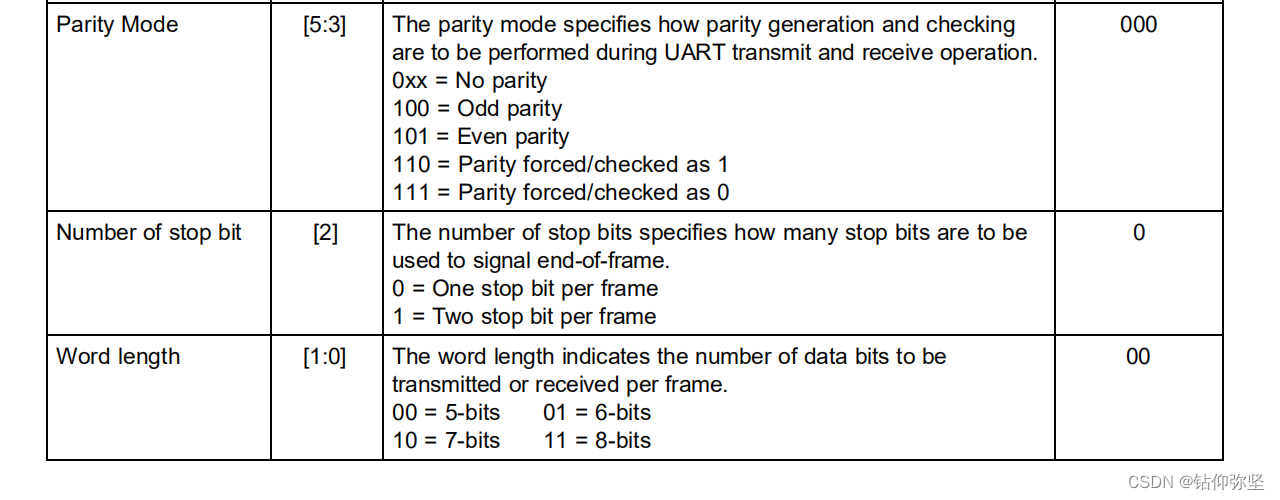

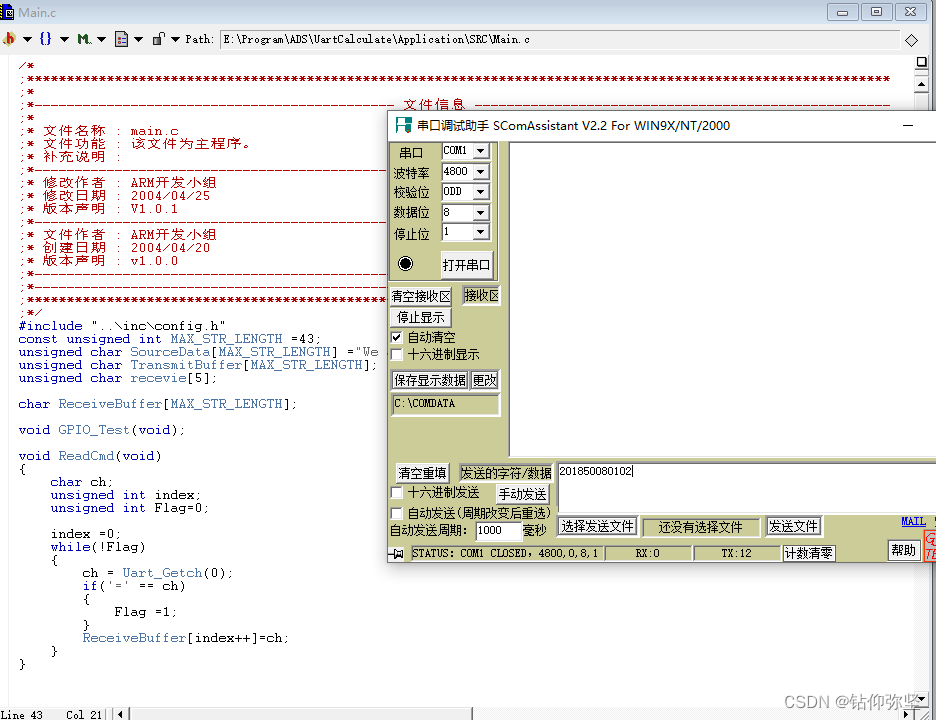

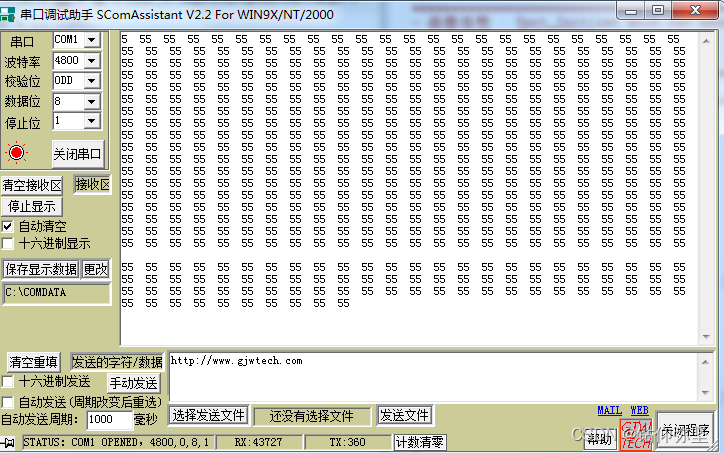

⑥打开硬件设备开关，全速运行，打开串口调试助手，调好波特率（要求是4800）和校验方式（要求是奇校验）。

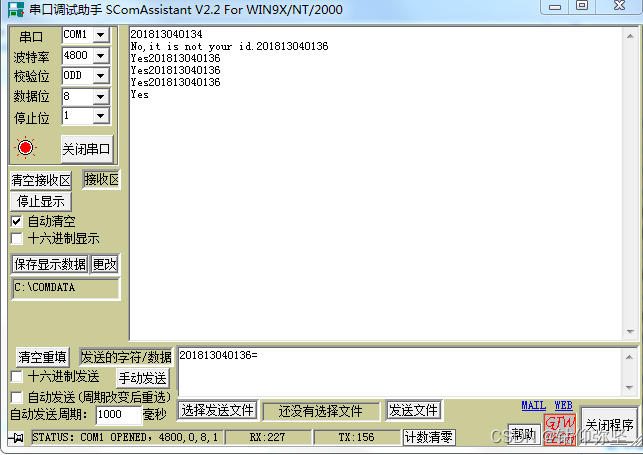

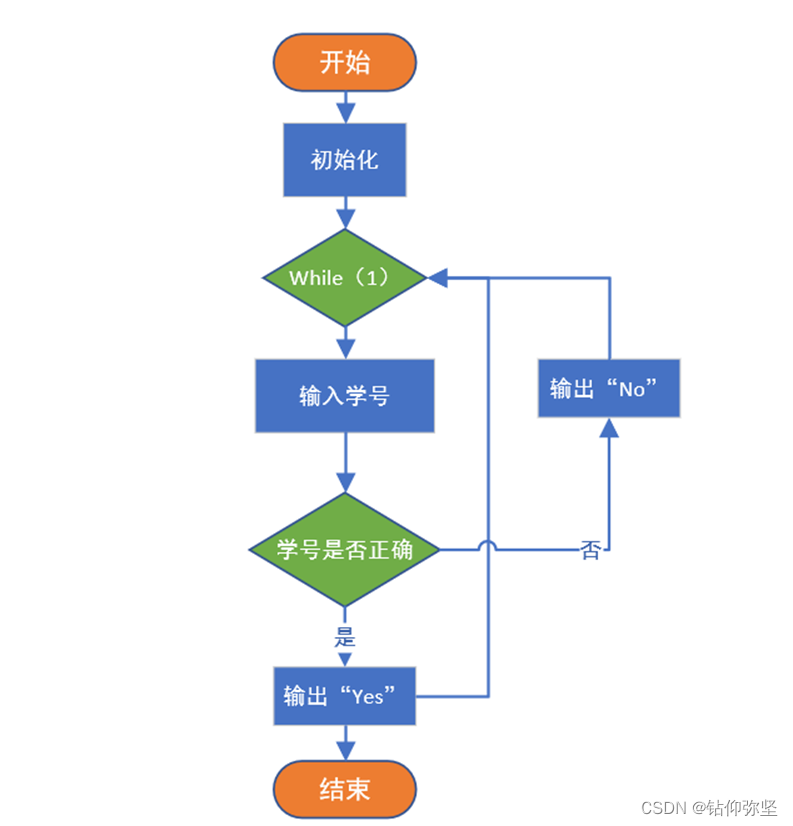

⑦输入自己正确的学号和一次错误的学号，看看会发生什么，记得拍照截图以及记录相应现象和结果。
