本文所述内容介绍了 MATLAB 中常用的 axis、xlim/ylim/zlim、grid 命令，并附有使用场景、方法与示例，讲解如何组合这些命令进行科研绘图与结果美化。
如有需要，请订阅专栏后查看完整内容。

专栏的总体目录如下：https://blog.youkuaiyun.com/callmeup/article/details/149293337?spm=1011.2415.3001.5331

axis命令

使用场景：

控制坐标轴的范围、比例、显示方式
常用于绘制结果美化、放大局部区域、保持图像比例

使用方法：

axis([xmin xmax ymin ymax])      % 设置二维坐标范围
axis([xmin xmax ymin ymax zmin zmax]) % 三维
axis equal     % x、y 比例相同
axis tight     % 坐标轴紧贴数据
axis auto      % 自动缩放
axis off       % 隐藏坐标轴
axis on        % 显示坐标轴

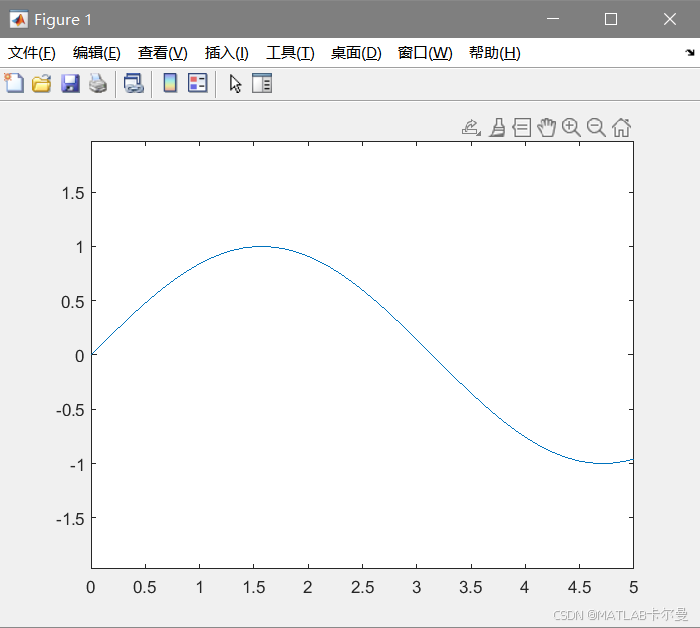

💡 示例：

x = 0:0.1:10; y = sin(x);
plot(x, y);
axis([0 5 -1 1]);  % 只显示 0~5 范围
axis equal;        % x 和 y 轴等比例

运行结果：

在这里插入图片描述

xlim/ylim/zlim

使用场景：

只想控制某个方向的坐标范围（更精细）
与 axis 类似，但更直观、局部化

使用方法：

xlim([xmin xmax]);  % 设置 x 轴范围
ylim([ymin ymax]);  % 设置 y 轴范围
zlim([zmin zmax]);  % 设置 z 轴范围
xlim auto;          % 恢复自动

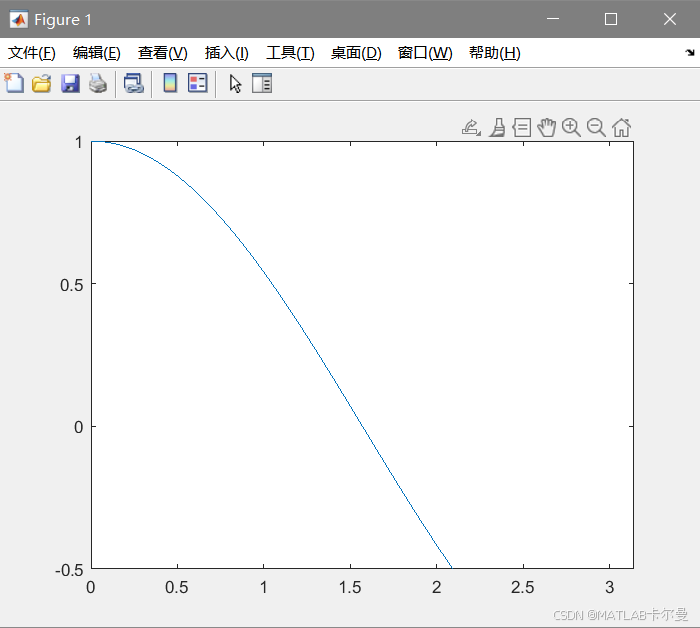

💡 示例

t = 0:0.01:2*pi;
plot(t, cos(t));
xlim([0 pi]);     % 只显示 0~π 区间
ylim([-0.5 1]);   % 限制 y 轴范围

运行结果：
在这里插入图片描述

grid网格线

grid命令绘制网格线就比较简单了，grid on是打开，grid是关闭。

使用场景：

提高数据对比性、方便读取数值位置
常用于演示函数图像、对比曲线

使用方法

grid on     % 打开网格
grid off    % 关闭网格
grid minor  % 显示次网格线（更细）

💡 示例

fplot(@(x) exp(-0.1*x).*sin(x), [0 20]);
grid on;       % 打开网格
grid minor;    % 细分网格线

运行结果：
在这里插入图片描述

进阶——多个命令组合使用

使用场景

多个命令联合控制坐标轴显示效果
在科研绘图、美化论文插图时很常用

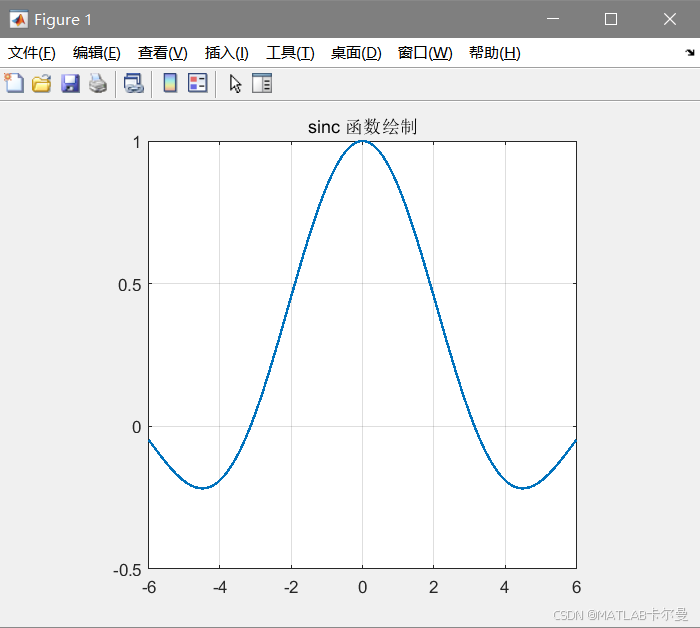

💡 示例

x = linspace(-2*pi, 2*pi, 1000);
y = sin(x)./x;

plot(x, y, 'LineWidth', 1.5);
xlim([-6 6]);          % 限制横轴范围
ylim([-0.5 1]);        % 限制纵轴范围
axis square;           % 方形坐标系
grid on;               % 打开网格
title('sinc 函数绘制');
