文章给出若干个MATLAB上contour的使用示例和技巧，附一些MATLAB的代码（例程）便于自行修改。

文章目录

基础等高线图
指定等高线数量
显示特定值的等高线
自定义线型和颜色
隐藏区域（ $N a N$ 处理）
填充等高线 ( $co n t o u r f$ )
三维等高线 ( $co n t o u r 3$ )
高级标签控制
验证说明
使用技巧总结

基础等高线图

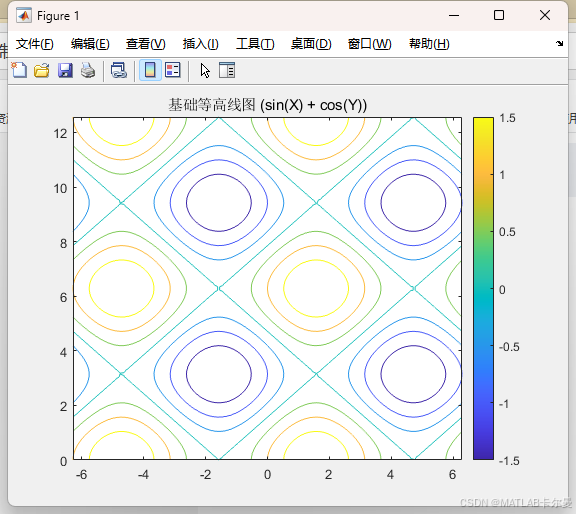

% 示例1: 基础等高线图
x = linspace(-2*pi, 2*pi, 100);
y = linspace(0, 4*pi, 100);
[X,Y] = meshgrid(x,y);
Z = sin(X) + cos(Y);
contour(X,Y,Z);
colorbar;
title('基础等高线图 (sin(X) + cos(Y))');

在这里插入图片描述

指定等高线数量

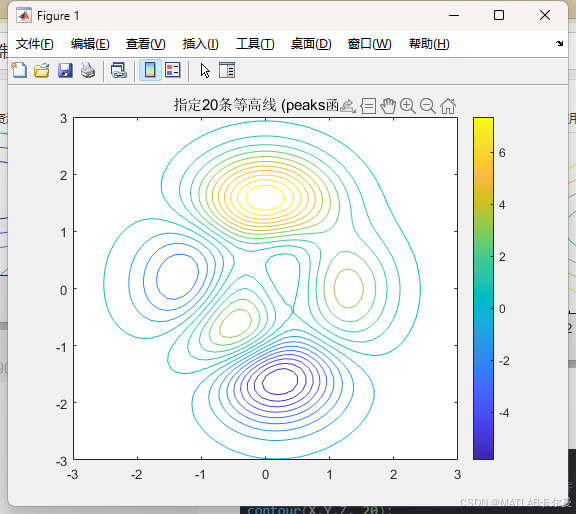

% 示例2: 指定20条等高线
[X,Y,Z] = peaks(50); % 生成50x50的peaks数据
contour(X,Y,Z, 20);
colorbar;
title('指定20条等高线 (peaks函数)');

在这里插入图片描述

显示特定值的等高线

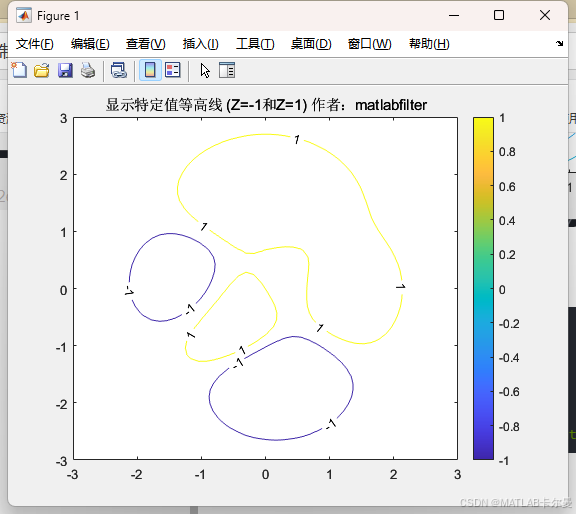

% 示例3: 显示Z=1和Z=-1的等高线
[X,Y,Z] = peaks(50);
v = [-1, 1]; % 指定等高线层级
contour(X,Y,Z,v, 'ShowText','on');
colorbar;
title('显示特定值等高线 (Z=-1和Z=1) 作者：matlabfilter');

在这里插入图片描述

自定义线型和颜色

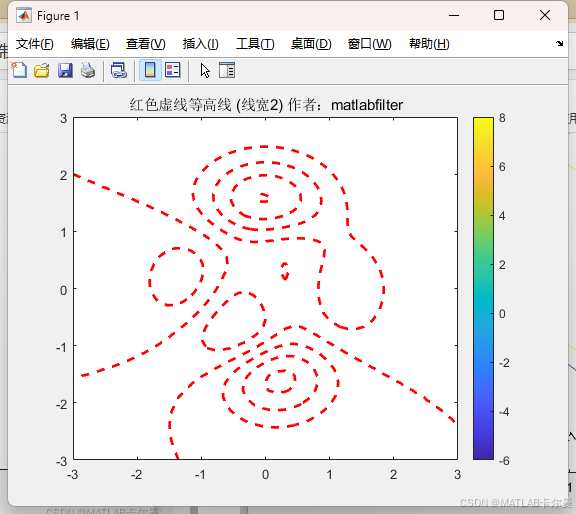

% 示例4: 红色虚线，线宽2
[X,Y,Z] = peaks(50);
contour(X,Y,Z, '--r', 'LineWidth', 2);
colorbar;
title('红色虚线等高线 (线宽2) 作者：matlabfilter');

在这里插入图片描述

隐藏区域（ $N a N$ 处理）

% 示例5: 隐藏中间区域
[X,Y,Z] = peaks(50);
Z(20:30, 20:30) = NaN; % 将中心区域设为NaN
contour(X,Y,Z);
colorbar;
title('隐藏中心区域的等高线 作者：matlabfilter');

在这里插入图片描述

填充等高线 ( $co n t o u r f$ )

% 示例6: 填充颜色
[X,Y,Z] = peaks(50);
contourf(X,Y,Z, 20);
colormap(jet);
colorbar;
title('填充颜色的等高线 (jet色图) 作者：matlabfilter');

在这里插入图片描述

三维等高线 ( $co n t o u r 3$ )

% 示例7: 三维等高线
[X,Y,Z] = peaks(50);
contour3(X,Y,Z, 20);
colorbar;
title('三维等高线 作者：matlabfilter');
view(3); % 调整视角为3D

在这里插入图片描述

高级标签控制

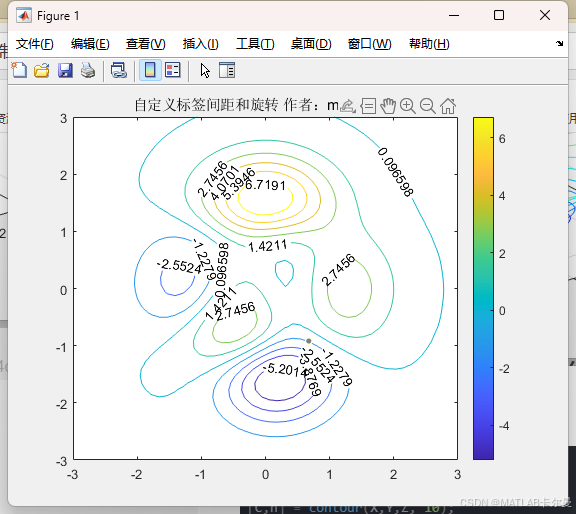

% 示例8: 标签间隔和旋转
[X,Y,Z] = peaks(50);
[C,h] = contour(X,Y,Z, 10);
clabel(C,h, 'FontSize',10, 'LabelSpacing',500, 'Rotation',45);
colorbar;
title('自定义标签间距和旋转 作者：matlabfilter');
