Modelsim 仿真报错之无法看到波形

最新推荐文章于 2025-05-18 19:02:49 发布
原创 最新推荐文章于 2025-05-18 19:02:49 发布 · 3.9k 阅读 · 5 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#FPGA

本文探讨了在使用Modelsim进行仿真时遇到的波形显示问题，指出语句顺序错误是导致问题的关键原因。文章强调了在testbench文件中正确放置端口声明的重要性，即在模块例化前声明端口，以确保仿真的顺利进行。

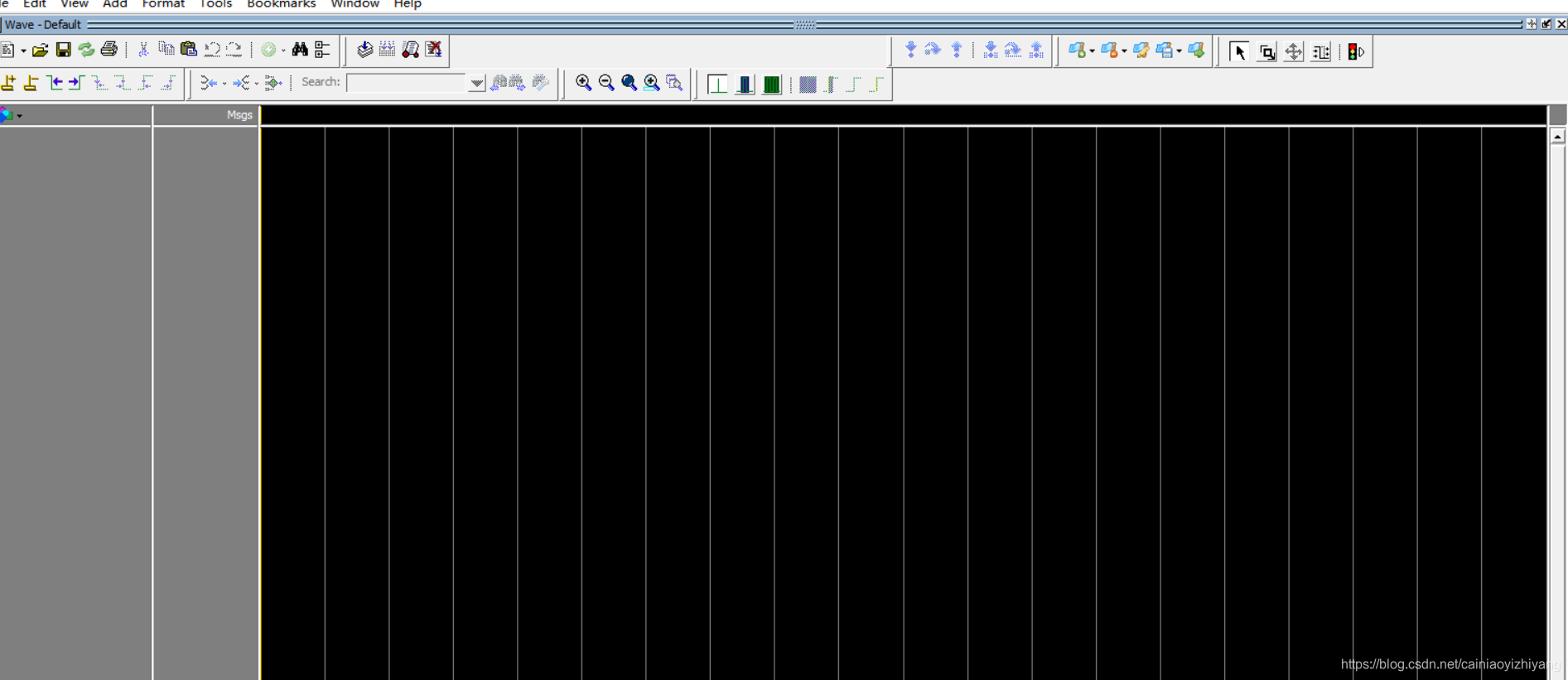

前言：Modelsim对语法要求比较严格，有时语句顺序颠倒也会使仿真无法得到波形。例如下图：

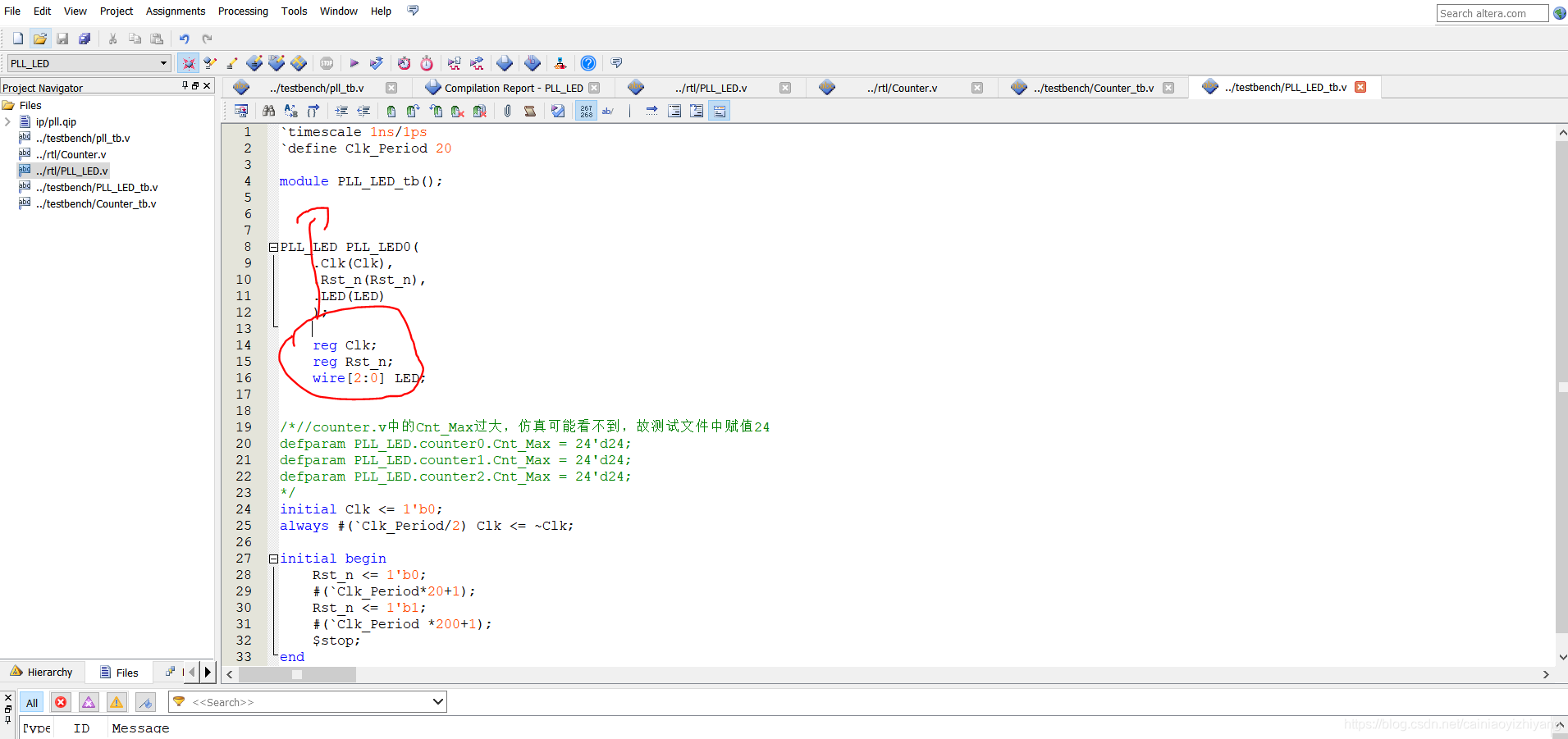

出现上述现象的原因是，在testbench文件中语序不对会使仿真出现问题，解决办法是将红圈中的声明移到例化上方。

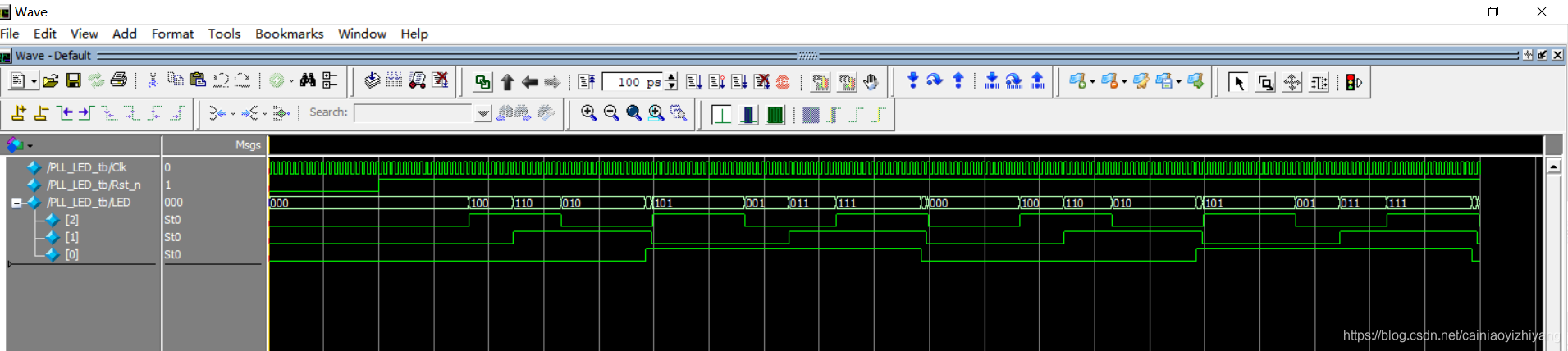

解决好的波形如下：注意注意，语序语序很重要，将端口声明放在模块例化之前！！！
