错误：Error (10663): Verilog HDL Port Connection error at PLL_LED.v(18): output or inout port "Led" must be connected to a structural net expression

首先声明：由于模块内部的限制，input端口或inout端口的默认类型是wire,；output端口可以是线网型wire，也可以是寄存器型reg。

  output端口和inout端口必须和下一级的线网型wire信号连接，而input端口可以用线网型wire和寄存器型reg两种类型的信号来驱动。

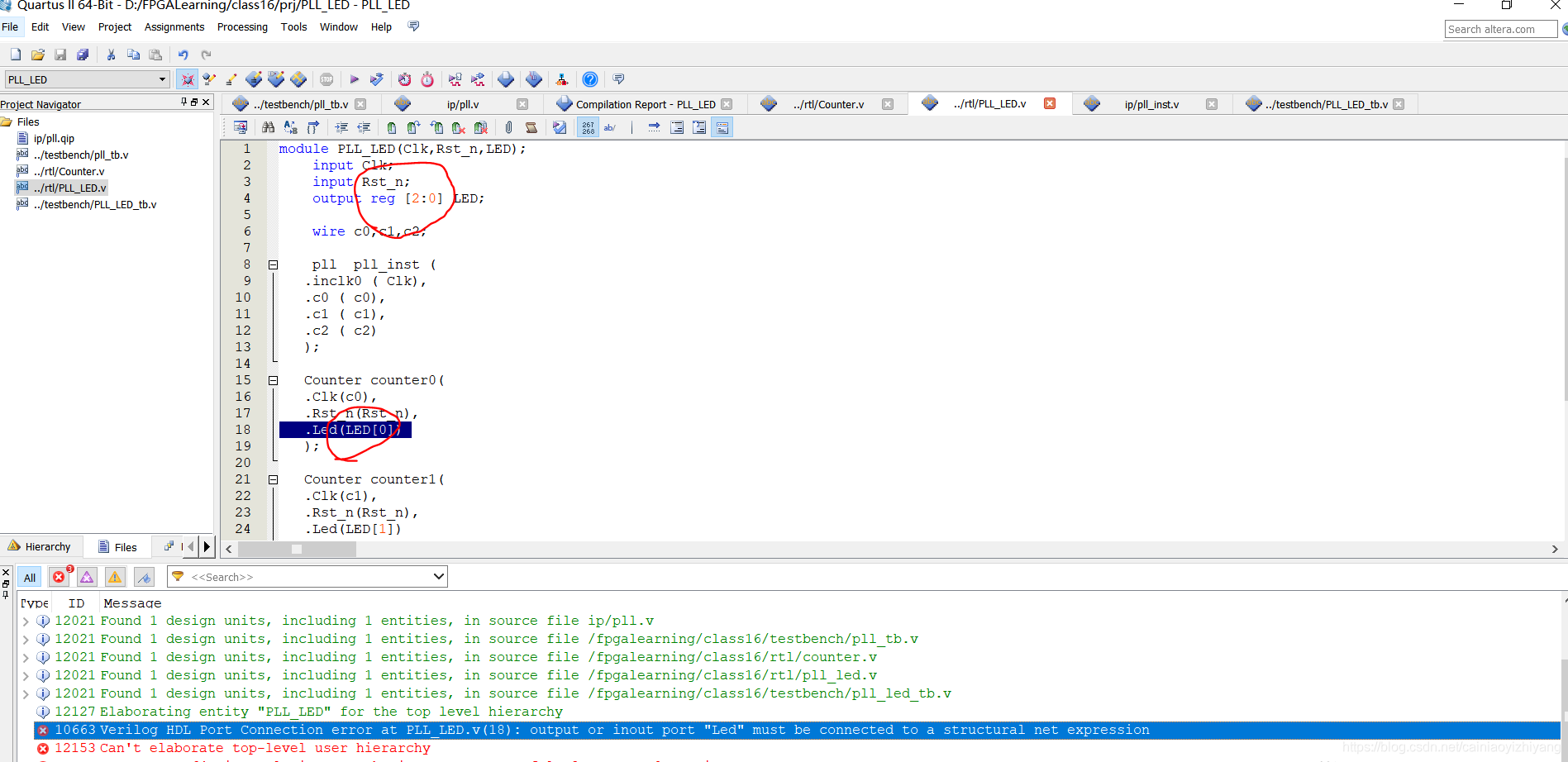

上图中，LED[2：0]的类型声明是错误的，虽然它是输出端口，但不一定是reg型，由第二个红圈可知道，模块例化时，输出端口Led必须和下一级的线网型信号连接，故LED[2:0]应声明为wire.
