在PDS与Modelsim联合仿真时遇到Error loading design的问题，由于-novopt选项导致仿真缓慢。错误源自Pango自动生成的.run_behav_simulate.tcl文件。正确处理方法包括：1) 不修改隐藏的.tcl文件，而是通过Modelsim的Simulate菜单启动仿真；2) 遇到对话框保存消息，展开工作区，双击_tb文件，启用优化并设置选项；3) 添加波形，检查是否出现预期波形。该方法适用于初学者，避免修改软件配置文件。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

本应出现的正确界面

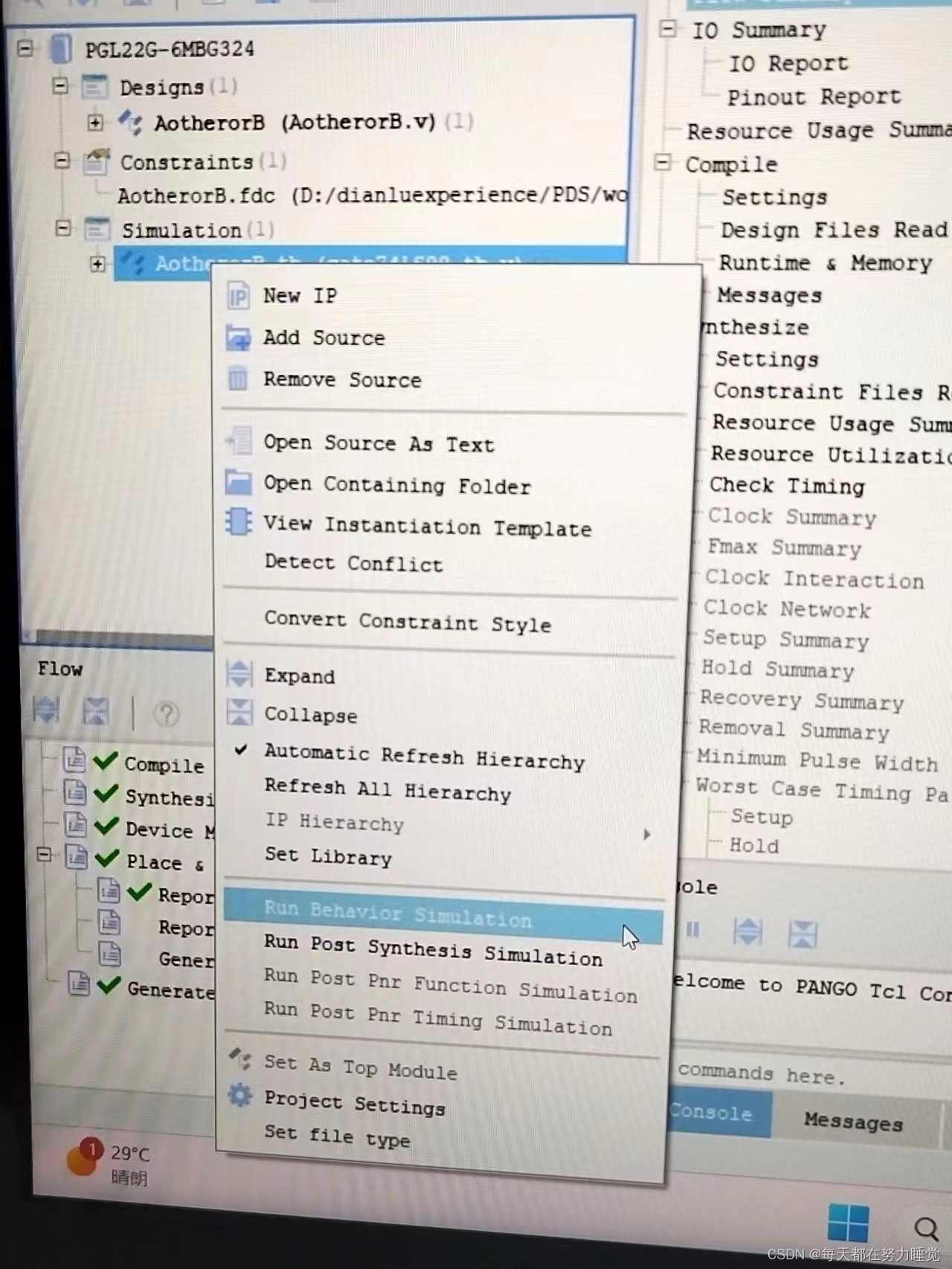

在利用PDS联合Modelsim进行仿真时，当仿真库编译完成之后，点击"Simulation "标签下的"AotherorB_tb"点击鼠标右键  在弹出的快捷菜单中选择"Run Behavior Simulation"进行电路模块的功能仿真。

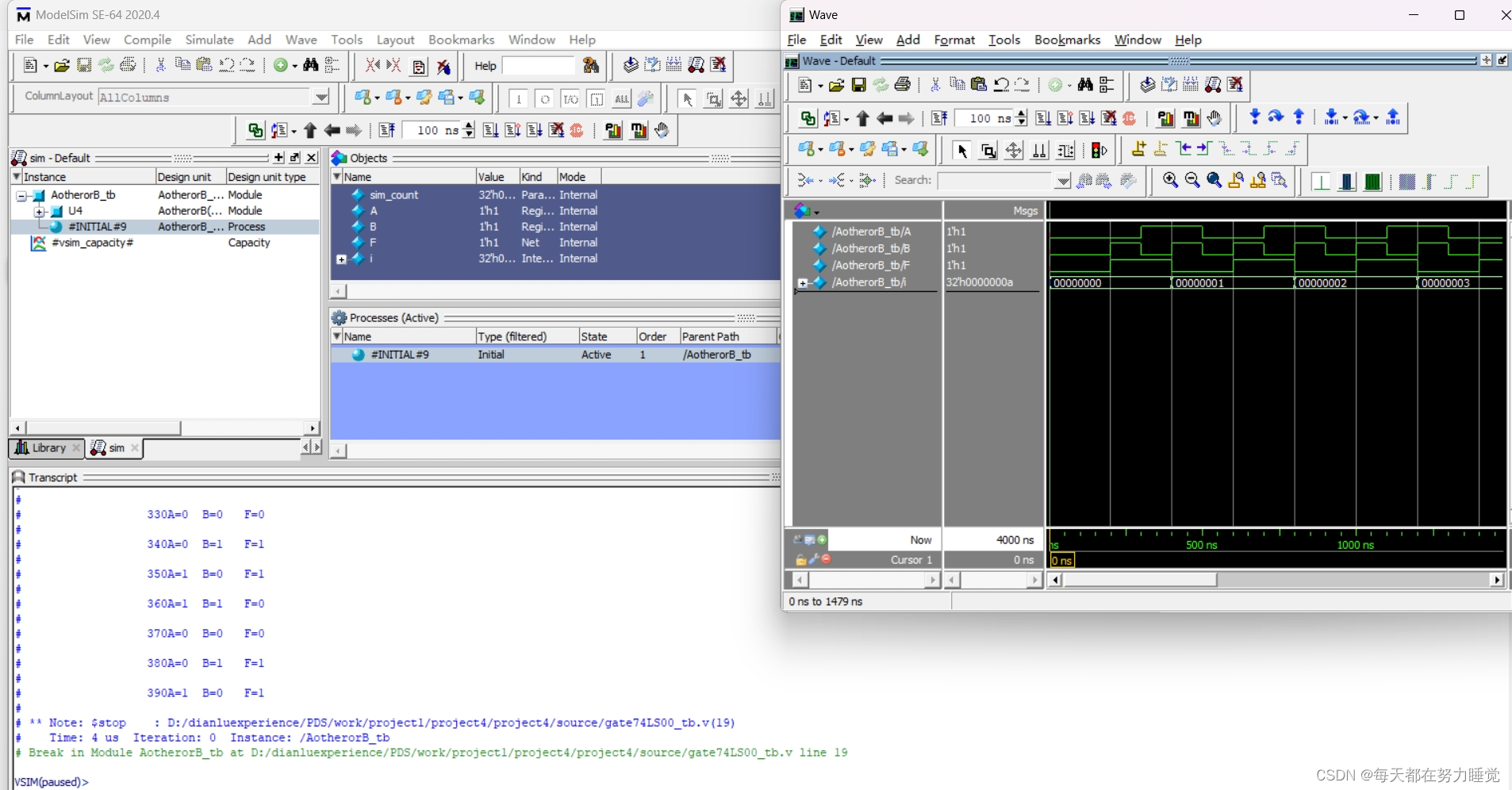

本来应该出现下面这个界面，也就代表最后一步仿真完成了

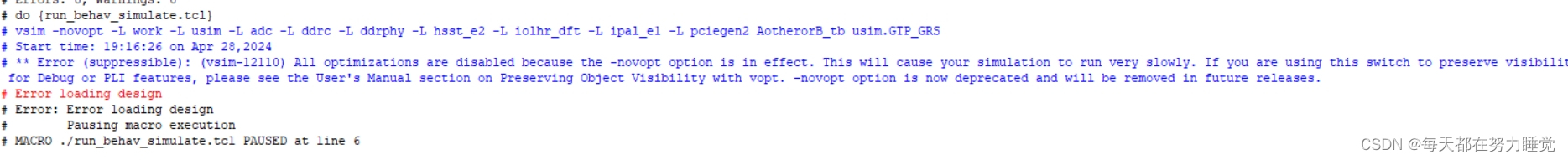

但是！！！在紧要关头，modelsim居然报了这样一个错误：

翻译过来大意就是：

错误（可抑制）： (vsim-12110) 由于启用了 -novopt 选项，所有优化都已禁用。这将导致您的仿真速度非常慢。如果您使用此开关保留调试或PLI功能的可见性，请参阅用户手册中关于使用 vopt 保留对象可见性的部分。-novopt 选项现已不推荐使用，并将在将来的版本中删除。

设计加载错误

错误：设计加载错误

暂停宏执行

宏 ./run_behav_simulate.tcl 在第6行暂停

为什么修改-novopt不行
