CIC滤波器群延迟

最新推荐文章于 2024-10-11 16:58:54 发布
原创 最新推荐文章于 2024-10-11 16:58:54 发布 · 1.3k 阅读 · 8 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#matlab #fpga开发

本文探讨了CIC滤波器的群延迟公式，指出群延迟与滤波器级数n和抽取插值倍速D的关系，并提到n/2的原理暂未解释，后续会补充说明。

根据推导以及计算CIC滤波器的群延迟为：
N=（n/2）*(D+1),

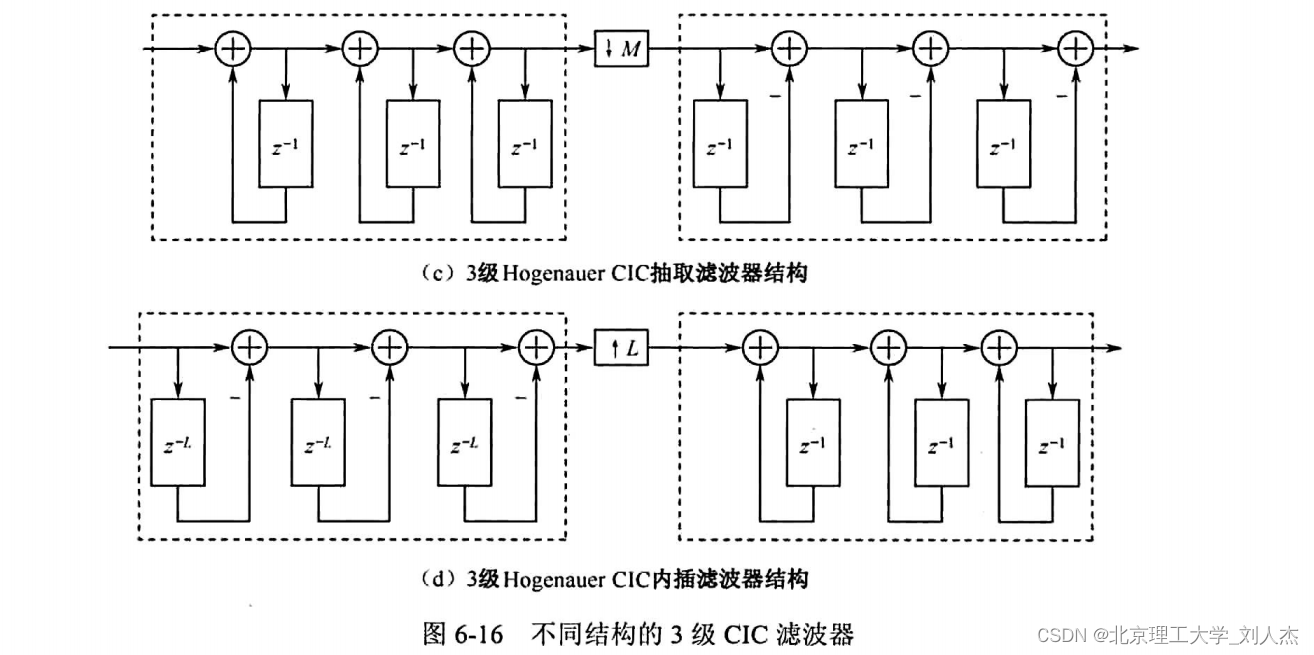

其中n为滤波器级数，D为滤波器抽取插值倍速，由下图（D+1）容易理解，为什么是n/2目前还无法理解，以后再来补充。
在这里插入图片描述
