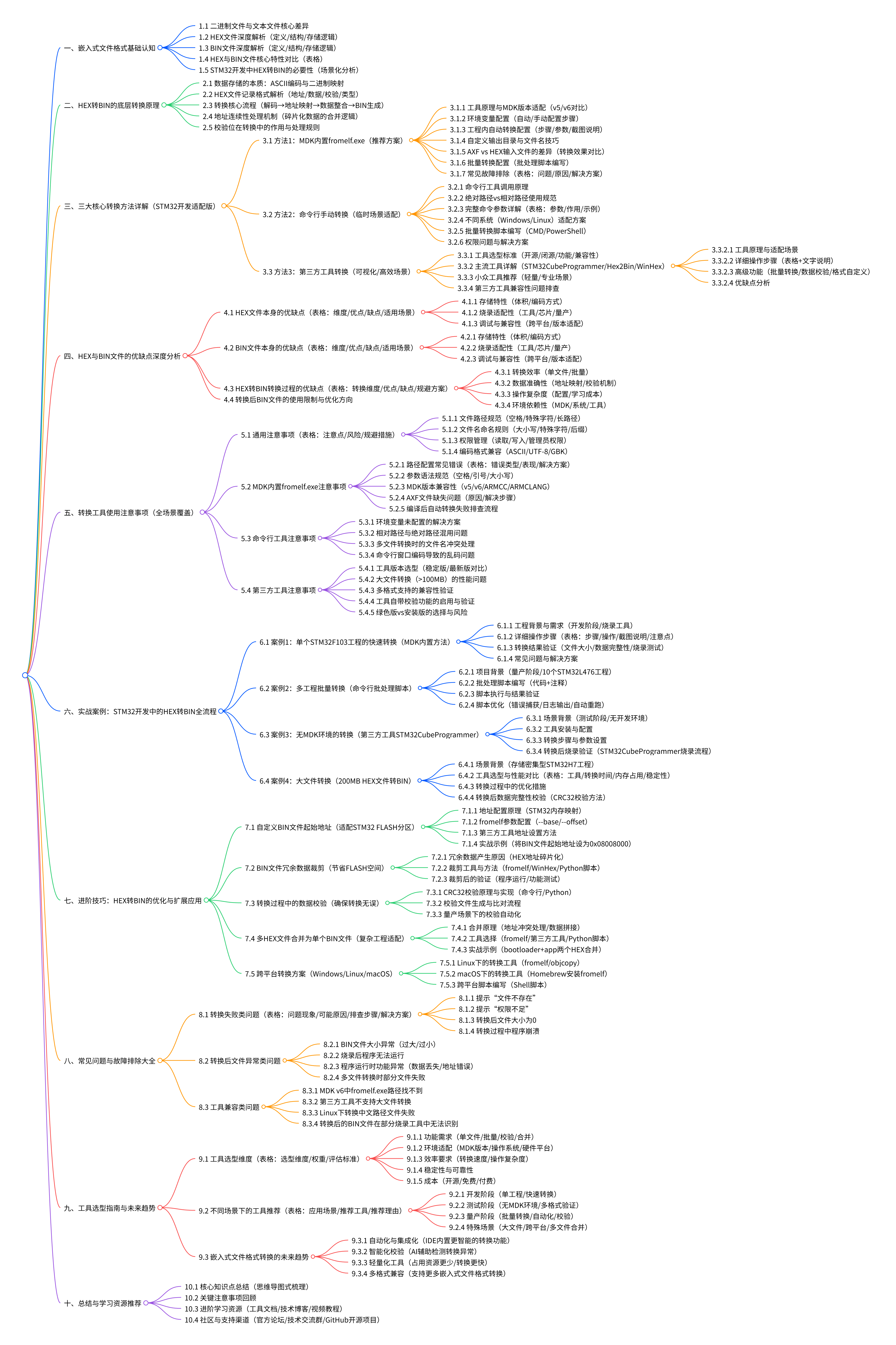

一、嵌入式文件格式基础认知

在 STM32 嵌入式开发中，HEX 和 BIN 是两种最常用的程序文件格式，贯穿从开发调试到量产烧录的全流程。理解两者的本质差异与应用场景，是高效完成转换的前提。

1.1 二进制文件与文本文件核心差异

嵌入式开发中涉及的文件本质上可分为二进制文件和文本文件，HEX 与 BIN 分别属于这两类，其核心差异直接决定了转换的必要性：

对比维度	文本文件（如 HEX）	二进制文件（如 BIN）	关键影响（STM32 开发场景）
存储方式	以 ASCII 字符编码存储，每个字符占 1 字节	以原始二进制数据存储，数据直接对应内存中的比特位	BIN 文件体积更小，更适合嵌入式系统有限的 FLASH 存储
可读性	人类可直接用文本编辑器打开阅读（如 “:10000000000102030405060708090A0B0C0D0E0F77”）	人类无法直接阅读，需用十六进制编辑器（如 WinHex）解析	HEX 文件便于开发调试时查看数据与地址，BIN 文件更适合机器直接读取
地址信息	可包含地址标识、校验位等辅助信息	仅存储纯数据，无任何地址或辅助信息	HEX 文件烧录时无需指定起始地址，BIN 文件需明确起始地址（如 STM32 的 0x08000000）
兼容性	跨平台兼容性强（Windows/Linux/macOS 通用）	兼容性依赖于硬件架构（如 ARM 架构的 BIN 文件无法直接在 x86 上运行）	跨工具烧录时，HEX 文件适配性更强，BIN 文件需确保烧录工具支持目标架构
传输效率	数据冗余度高（ASCII 编码导致体积较大），传输速度慢	数据无冗余，体积小，传输速度快	量产烧录时，BIN 文件可显著提升烧录效率，降低生产成本

1.2 HEX 文件深度解析（定义 / 结构 / 存储逻辑）

1.2.1 HEX 文件的定义

HEX 文件（也称为 Intel HEX 文件）是一种ASCII 编码的文本文件，由 Intel 公司制定标准，最初用于微控制器的程序烧录。它将二进制程序数据转换为可打印的 ASCII 字符，同时包含地址信息、数据长度、数据类型和校验位，是嵌入式开发中 “人机兼顾” 的文件格式。

在 STM32 MDK 开发中，HEX 文件是默认的编译输出文件之一（另一个是 AXF 文件），其生成过程为：MDK 编译器（ARMCC/ARMCLANG）将 C/C++ 代码编译为二进制指令，再通过格式转换工具将二进制数据编码为 ASCII 字符，添加地址、校验等信息，最终生成 HEX 文件。

1.2.2 HEX 文件的结构（核心重点）

HEX 文件由一系列记录（Record） 组成，每条记录以冒号（:）开头，以回车换行（\r\n）结束，每条记录的格式固定，如下所示：

字段位置	字段名称	长度（字节）	功能说明	示例（对应记录 “:10000000000102030405060708090A0B0C0D0E0F77”）
0	起始符	1	固定为冒号（:），标识一条记录的开始	:
1-2	数据长度（LL）	2	表示本条记录中 “数据字段” 的字节数（十六进制）	10 → 十进制 16，即数据字段有 16 字节
3-6	地址字段（AAAA）	4	表示数据的起始地址（十六进制），具体含义由 “类型字段” 决定	0000 → 数据起始地址为 0x0000
7-8	类型字段（TT）	2	表示记录类型，共 6 种类型（核心为 00、01、02、04）	00 → 数据记录（最常用）
9-(9+2n-1)	数据字段（DD...DD）	2n	实际的程序数据，长度由 “数据长度字段” 指定（n 为数据长度）	000102030405060708090A0B0C0D0E0F → 16 字节数据
9+2n	校验位（CC）	2	本条记录的校验和（十六进制），计算方式：将所有字段（除起始符和校验位）的字节值相加，取反加 1 后取低 8 位	77 → 校验和，确保记录传输无误

1.2.3 常见 HEX 记录类型（STM32 开发重点关注）

HEX 文件的类型字段（TT）决定了记录的功能，在 STM32 开发中，核心关注以下 4 种类型：

记录类型（TT）	名称	功能说明	应用场景（STM32）
00	数据记录（Data Record）	存储程序的实际二进制数据，包含数据长度、起始地址和数据内容	存储 STM32 的代码段、数据段（如全局变量初始化值）
01	结束记录（End of File Record）	标识 HEX 文件结束，数据长度固定为 00，地址固定为 0000	告知烧录工具，文件传输完成，可停止烧录
02	扩展段地址记录（Extended Segment Address Record）	用于指定 16 位以上的段地址（高 16 位），数据长度固定为 02，地址固定为 0000	适用于 STM32 中地址超过 64KB 的 FLASH 区域（如 STM32F407 的 FLASH 地址范围 0x08000000-0x081FFFFF，超过 64KB）
04	扩展线性地址记录（Extended Linear Address Record）	用于指定 32 位线性地址（高 16 位），数据长度固定为 02，地址固定为 0000	适用于 STM32H7 等 32 位地址空间较大的芯片（FLASH 地址范围 0x08000000-0x087FFFFF）

1.2.4 HEX 文件的存储逻辑

HEX 文件的核心优势是地址信息与数据绑定，其存储逻辑可概括为：

以 “数据记录” 为核心，每条记录包含一段连续地址的数据；
当数据地址超过当前记录的地址范围时，通过 “扩展段地址记录” 或 “扩展线性地址记录” 更新高 16 位地址，实现 32 位地址空间的覆盖；
文件末尾以 “结束记录” 标识，确保烧录工具正确识别文件边界；
每条记录的校验位确保数据在传输或存储过程中无丢失、无篡改。

例如，STM32F103 的 FLASH 起始地址为 0x08000000，HEX 文件中会通过 “扩展线性地址记录”（类型 04）指定高 16 位地址为 0x0800，再通过 “数据记录”（类型 00）存储低 16 位地址（0x0000-0xFFFF）的数据，从而实现 0x08000000-0x0800FFFF 地址范围的数据存储。

1.3 BIN 文件深度解析（定义 / 结构 / 存储逻辑）

1.3.1 BIN 文件的定义

BIN 文件（Binary File）是一种纯二进制文件，直接存储程序的原始二进制数据，不包含任何地址信息、校验位或其他辅助信息。它是计算机或嵌入式芯片能够直接识别和执行的文件格式，本质上是程序在内存中的 “镜像”——BIN 文件中的每一个字节，都对应着芯片内存（FLASH/RAM）中的一个字节。

在 STM32 开发中，BIN 文件通常由 HEX 或 AXF 文件转换生成，其核心作用是为烧录工具提供 “纯粹的数据”，减少烧录过程中的解析开销，提升烧录效率。

1.3.2 BIN 文件的结构（极简但关键）

BIN 文件的结构极其简单，无固定的记录格式，仅由连续的二进制字节流组成，其结构可概括为：

[二进制数据1][二进制数据2]...[二进制数据n]

其中，每个 “二进制数据” 是一个 8 位字节（0x00-0xFF），直接对应 STM32 FLASH 或 RAM 中的一个存储单元。例如，BIN 文件中偏移量为 0x0000 的字节，对应烧录到 STM32 FLASH 起始地址（0x08000000）的字节；偏移量为 0x0001 的字节，对应 0x08000001 地址的字节，以此类推。

1.3.3 BIN 文件的存储逻辑

BIN 文件的存储逻辑是 “数据与地址分离”，其核心特点：

仅存储纯数据，无任何冗余信息，文件体积 = 程序实际占用的存储空间；
数据的地址由烧录工具指定，而非文件本身包含 —— 烧录时必须明确告知工具 “BIN 文件的起始地址”（如 STM32 的 0x08000000），否则数据会被烧录到错误的地址，导致程序无法运行；
数据的连续性由转换工具保证 —— 转换过程中，工具会根据 HEX 文件的地址信息，将碎片化的数据按地址顺序排列，生成连续的二进制字节流；
无校验位，数据的完整性需通过外部手段验证（如 CRC32 校验、烧录后的读回比对）。

1.4 HEX 与 BIN 文件核心特性对比（表格）

结合 STM32 开发的实际场景，以下是 HEX 与 BIN 文件的核心特性对比，帮助开发者快速选型：

对比维度	HEX 文件	BIN 文件	STM32 开发场景适配建议
文件格式	ASCII 文本文件	纯二进制文件	- 开发调试用 HEX（便于查看地址和数据）- 量产烧录用 BIN（体积小，烧录快）
文件体积	较大（ASCII 编码导致冗余，约为 BIN 文件的 2 倍）	最小（无冗余，仅含纯数据）	量产时优先选 BIN，减少传输和烧录时间；小容量芯片（如 STM32F103C8T6，64KB FLASH）差异不明显
地址信息	包含地址标识（每条记录的地址字段），支持 32 位地址	无地址信息，需烧录时指定起始地址	- HEX 文件可直接烧录，无需配置地址- BIN 文件需手动设置起始地址（如 0x08000000），易出错
校验机制	每条记录含校验位，支持错误检测	无校验位，需外部验证	- 跨设备传输（如开发板与电脑）用 HEX，降低数据出错风险- BIN 文件建议搭配 CRC32 校验，确保烧录无误
烧录效率	较低（烧录工具需先解码 ASCII 字符，再写入芯片）	极高（直接写入二进制数据，无解码过程）	量产场景（需烧录上千块芯片）优先选 BIN，可提升 50% 以上烧录效率
兼容性	跨工具、跨平台兼容性强（支持 MDK、IAR、STM32CubeProgrammer 等所有主流工具）	兼容性依赖烧录工具（部分老旧工具不支持）	- 多工具协作时用 HEX，避免兼容性问题- 固定工具量产时用 BIN，提升效率
可读性	可直接用记事本、Notepad++ 打开查看	需用十六进制编辑器（如 WinHex、010 Editor）查看	开发调试时，HEX 文件可快速定位地址和数据，便于排查问题
扩展性	支持分段存储、地址跳转（通过扩展地址记录）	仅支持连续地址存储	复杂工程（如含 bootloader+app 的双段程序）用 HEX，无需手动合并；BIN 需先合并文件

1.5 STM32 开发中 HEX 转 BIN 的必要性（场景化分析）

在 STM32 开发中，MDK 默认生成 HEX 文件，但很多场景下必须转换为 BIN 文件，核心原因如下：

1.5.1 量产烧录效率需求

量产时，需要在短时间内烧录大量 STM32 芯片（如每天烧录 1000 块），HEX 文件体积大、烧录工具解码耗时，导致单块芯片烧录时间长（如 HEX 文件烧录需 10 秒，BIN 文件仅需 4 秒）。转换为 BIN 文件后，可显著提升烧录效率，降低生产成本。

场景示例：某无人机厂商量产 STM32F407 飞控板，每天产量 5000 块，HEX 文件烧录单块需 8 秒，BIN 文件需 3 秒。转换后每天可节省时间：5000×(8-3)=25000 秒≈7 小时，大幅提升生产线效率。

1.5.2 特定烧录工具的限制

部分嵌入式烧录工具（尤其是量产专用的离线烧录器，如 ELNEC、BP300）仅支持 BIN 文件格式，不支持 HEX 文件。此时必须将 HEX 转换为 BIN，才能完成烧录。

场景示例：某机器人公司使用离线烧录器批量烧录 STM32L476 芯片，该烧录器仅支持 BIN 文件，因此开发团队需在编译后自动将 HEX 转换为 BIN，再导入烧录器。

1.5.3 嵌入式系统存储优化需求

小容量 STM32 芯片（如 STM32F103RBT6，128KB FLASH）或存储密集型应用（如需要存储大量固件数据的物联网设备），对文件体积要求严格。BIN 文件无冗余数据，可节省 FLASH 空间，为应用程序留出更多存储资源。

场景示例：某智能传感器使用 STM32F103C8T6（64KB FLASH），应用程序编译后 HEX 文件体积为 120KB，转换为 BIN 文件后仅 60KB，刚好适配芯片 FLASH 容量，避免因文件体积过大导致烧录失败。

1.5.4 跨平台或跨编译器协作需求

在大型项目中，可能存在多团队协作，部分团队使用 MDK（生成 HEX），部分团队使用 IAR（生成 BIN），或需要将程序移植到其他平台（如 Linux 下的烧录工具）。转换为 BIN 文件后，可统一文件格式，避免因编译器差异导致的兼容性问题。

场景示例：某无人机项目中，硬件团队用 MDK 开发 bootloader（生成 HEX），软件团队用 IAR 开发 app（生成 BIN），将 bootloader 的 HEX 转换为 BIN 后，可与 app 的 BIN 文件合并为一个完整的程序，便于统一烧录。

1.5.5 程序升级（OTA）需求

STM32 设备支持 OTA（Over-the-Air）升级时，需要将新固件传输到设备中。BIN 文件体积小，可减少网络传输流量和时间，降低升级失败风险；同时，设备端的 bootloader 程序解析 BIN 文件更简单，无需处理 ASCII 解码和地址解析，提升升级可靠性。

场景示例：某物联网网关设备（基于 STM32H743）支持 OTA 升级，固件 HEX 文件体积为 500KB，转换为 BIN 后为 250KB，OTA 升级时间从 30 秒缩短至 10 秒，降低了升级过程中网络中断的风险。

二、HEX 转 BIN 的底层转换原理

HEX 转 BIN 的核心是 “去除冗余，还原本质”—— 即从 HEX 文件的 ASCII 编码文本中，解码出原始的二进制数据，按地址顺序排列，生成纯二进制的 BIN 文件。理解转换原理，能帮助开发者在遇到转换异常时快速定位问题。

2.1 数据存储的本质：ASCII 编码与二进制映射

HEX 文件的核心是将二进制数据（0x00-0xFF）编码为 ASCII 字符，转换的第一步就是 “解码”—— 将 ASCII 字符还原为二进制数据。

2.1.1 ASCII 编码规则（HEX 文件的编码逻辑）

HEX 文件中，每个二进制字节（8 位）被编码为 2 个 ASCII 字符（0-9、A-F，大写或小写均可），编码规则为：

二进制字节的高 4 位（0x0-0xF）对应第一个 ASCII 字符（0→'0'，1→'1'，...，15→'F'）；
二进制字节的低 4 位（0x0-0xF）对应第二个 ASCII 字符；
例如：二进制字节 0x1A → 高 4 位 0x1（对应 'A'），低 4 位 0xA（对应 '1'）→ 编码为 ASCII 字符串 “1A”。

2.1.2 解码过程（转换的核心步骤）

转换工具（如 fromelf.exe、Hex2Bin）解码时，会按以下规则将 ASCII 字符还原为二进制数据：

读取 HEX 文件中除起始符（:）、回车换行外的所有 ASCII 字符；
每 2 个字符组成一组（对应一个二进制字节）；
将每组 ASCII 字符转换为十六进制数值（如 “1A”→0x1A）；
最终得到连续的二进制字节流。

示例：HEX 文件中的数据段 “00010203”→ 解码为二进制字节流 [0x00, 0x01, 0x02, 0x03]，这就是 BIN 文件中的对应数据。

2.2 HEX 文件记录格式解析（地址 / 数据 / 校验 / 类型）

转换过程中，工具需要解析 HEX 文件的每条记录，提取地址、数据和类型信息，才能正确生成 BIN 文件。以下是针对转换关键的记录解析逻辑：

2.2.1 数据记录（类型 00）的解析

数据记录是转换的核心，工具解析步骤：

提取 “数据长度” 字段（LL），确定数据字段的字节数；
提取 “地址字段”（AAAA），确定当前数据的低 16 位地址；
提取 “数据字段”（DD...DD），解码为二进制数据；
提取 “校验位”（CC），验证记录完整性（若校验失败，转换工具会报错）；
根据当前的高 16 位地址（由扩展地址记录指定，默认 0x0000），计算数据的完整 32 位地址：完整地址 = 高16位地址 << 16 + 低16位地址；
将解码后的二进制数据，按完整地址顺序存入 BIN 文件的对应偏移量（BIN 文件偏移量 = 完整地址 - 起始地址，起始地址由用户指定或默认 0x08000000）。

2.2.2 扩展线性地址记录（类型 04）的解析

当数据地址超过 64KB（0xFFFF）时，HEX 文件会通过类型 04 的记录指定高 16 位地址，解析步骤：

数据长度字段固定为 02（表示数据字段有 2 字节）；
地址字段固定为 0000（无实际意义）；
数据字段为 2 字节，对应高 16 位地址（如数据字段 “0800”→ 高 16 位地址为 0x0800）；
工具将该高 16 位地址缓存，后续所有数据记录的完整地址均基于此计算（直到遇到下一条扩展地址记录）。

示例：

扩展线性地址记录：:020000040800F2 → 数据字段 “0800”→ 高 16 位地址 = 0x0800；
后续数据记录：:10000000000102030405060708090A0B0C0D0E0F77 → 低 16 位地址 = 0x0000 → 完整地址 = 0x0800<<16 + 0x0000=0x08000000；
转换后，该数据记录的二进制数据会存入 BIN 文件的偏移量 0x0000（对应地址 0x08000000）。

2.2.3 结束记录（类型 01）的解析

结束记录标识 HEX 文件的结束，解析步骤：

数据长度字段固定为 00；
地址字段固定为 0000；
数据字段为空；
工具解析到该记录后，停止读取文件，完成转换。

2.2.4 校验位的验证逻辑

HEX 文件每条记录的校验位用于验证记录的完整性，转换工具会在解析时验证校验位，若校验失败则停止转换并报错。校验位的计算方式如下：

计算记录中 “数据长度”“地址字段”“类型字段”“数据字段” 所有字节的总和（十进制）；
对总和取反（按位取反）；
取反后加 1（得到补码）；
取结果的低 8 位（即一个字节），即为校验位。

验证示例：记录 “:10000000000102030405060708090A0B0C0D0E0F77”

各字段字节值：10（数据长度）、00、00（地址）、00（类型）、00、01、02、03、04、05、06、07、08、09、0A、0B、0C、0D、0E、0F（数据）；
总和：10+00+00+00+00+01+02+03+04+05+06+07+08+09+0A+0B+0C+0D+0E+0F = 0x89（十进制 137）；
取反：0xFFFFFF76（32 位取反）；
加 1：0xFFFFFF77；
低 8 位：0x77 → 与记录的校验位一致，验证通过。

2.3 转换核心流程（解码→地址映射→数据整合→BIN 生成）

HEX 转 BIN 的完整流程可分为 4 个步骤，每个步骤的核心逻辑如下：

转换步骤	核心逻辑	工具操作细节	可能出现的问题
步骤 1：文件读取与预处理	读取 HEX 文件内容，过滤无效字符（如空格、注释），按记录分割	- 忽略空行和注释行（部分 HEX 文件可能包含 // 注释）- 统一换行符（Windows 的 \r\n 和 Linux 的 \n）	- 文件编码错误（如 UTF-8 带 BOM）导致读取失败- 无效字符（如中文字符）导致记录解析错误
步骤 2：记录解析与解码	逐行解析每条记录，验证校验位，解码数据字段为二进制	- 跳过非法记录（如起始符不是:，长度字段异常）- 校验位验证失败则报错退出- 解析扩展地址记录，缓存高 16 位地址	- 校验位错误（文件传输过程中数据篡改）- 扩展地址记录缺失（导致高地址数据存储错误）
步骤 3：地址映射与数据排序	根据完整地址（高 16 位 + 低 16 位），将二进制数据按地址顺序排列	- 处理地址碎片化（如 HEX 文件中记录的地址不连续，填充 0x00 或跳过）- 确保数据在 BIN 文件中的偏移量与芯片地址对应	- 地址重叠（两条记录地址冲突）导致数据覆盖- 地址不连续导致 BIN 文件体积过大（填充过多 0x00）
步骤 4：BIN 文件生成	将排序后的二进制数据写入文件，生成 BIN 文件	- 按用户指定路径和文件名保存- 支持大文件（>1GB）的分块写入	- 路径不存在或权限不足导致写入失败- 磁盘空间不足导致文件生成不完整

2.4 地址连续性处理机制（碎片化数据的合并逻辑）

HEX 文件中，数据记录的地址可能不连续（如跳过某些地址空间，或存在多个扩展地址记录），转换工具需要处理这种碎片化，确保 BIN 文件的数据顺序与芯片地址一致。常见的处理机制有两种：

2.4.1 填充机制（默认机制）

当两条记录的地址不连续时，工具会在中间缺失的地址空间填充 0x00，确保 BIN 文件的数据是连续的。例如：

第一条记录地址：0x08000000-0x0800000F（16 字节数据）；
第二条记录地址：0x08000020-0x0800002F（16 字节数据）；
缺失地址：0x08000010-0x0800001F（16 字节）；
转换后，BIN 文件中 0x0010-0x001F 偏移量的字节会被填充为 0x00。

优缺点：

优点：BIN 文件数据连续，烧录后芯片地址无空缺，避免程序运行时访问无效地址；
缺点：若缺失地址范围过大，会导致 BIN 文件体积显著增大（如缺失 1MB 地址，填充 1MB 的 0x00）。

2.4.2 截断机制（部分工具支持）

部分工具（如自定义 Python 脚本）支持截断机制，即只保留有数据的地址范围，不填充缺失地址，生成的 BIN 文件体积最小。例如上述例子中，BIN 文件仅包含 0x0000-0x000F 和 0x0020-0x002F 的 data，中间缺失的 0x0010-0x001F 不填充。

优缺点：

优点：BIN 文件体积最小，节省存储和传输空间；
缺点：烧录时需确保工具支持 “不连续地址烧录”，否则会导致缺失地址的数据被覆盖为 0x00，程序运行异常。

2.5 校验位在转换中的作用与处理规则

HEX 文件的校验位是保障数据完整性的关键，转换工具在处理时会严格遵循以下规则：

校验位状态	工具处理逻辑	对转换结果的影响
校验通过	正常解析该记录，解码数据	无影响，转换顺利进行
校验失败	停止转换，输出错误信息（如 “Record checksum error at line X”）	转换失败，无法生成 BIN 文件
校验位缺失	视为非法记录，跳过该记录或停止转换（取决于工具）	- 跳过则可能导致数据丢失，程序运行异常- 停止转换则无法生成 BIN 文件

注意：校验位仅验证单条记录的数据完整性，无法验证整个文件的完整性（如缺失记录、记录顺序错误）。因此，转换后的 BIN 文件建议通过 CRC32 校验或烧录后读回比对，确保数据无误。

三、三大核心转换方法详解（STM32 开发适配版）

在 STM32 MDK 开发中，HEX 转 BIN 的核心方法有三种：MDK 内置 fromelf.exe（推荐，自动化程度高）、命令行手动转换（临时场景）、第三方工具转换（可视化，适合非开发环境）。以下是每种方法的深度解析，包含原理、步骤、参数、故障排除，确保开发者可直接套用。

3.1 方法 1：MDK 内置 fromelf.exe（推荐方案）

3.1.1 工具原理与 MDK 版本适配（v5/v6 对比）

fromelf.exe 是 ARM 编译器工具链（ARM Compiler）自带的二进制文件处理工具，集成在 MDK 中，支持将 AXF、HEX、ELF 等文件转换为 BIN、HEX、ASM 等格式。其核心优势是 “与 MDK 深度集成”，可在编译后自动触发转换，无需额外安装工具，是 STM32 开发的首选方案。

3.1.1.1 工具原理

fromelf.exe 的转换原理与前文所述一致：解析输入文件（AXF/HEX）的地址和数据信息，解码 ASCII 字符（若输入为 HEX），按地址顺序排列二进制数据，生成纯 BIN 文件。其特殊优势在于：

支持 AXF 文件作为输入（AXF 是 MDK 编译生成的调试文件，包含完整的地址、数据、调试信息），转换时无需解析 HEX 的 ASCII 编码，直接提取二进制数据，转换效率更高、准确性更强；
与 MDK 的编译流程联动，可通过 “用户自定义命令” 配置为编译后自动执行，实现 “一键编译 + 转换”。

3.1.1.2 MDK 版本适配（v5/v6 对比）

MDK 的两个主要版本（v5 和 v6）中，fromelf.exe 的路径和兼容性存在差异，需重点注意：

MDK 版本	编译器类型	fromelf.exe 路径	兼容性	核心差异
MDK v5	ARMCC（v5 编译器）	默认路径：`C:\Keil_v5\ARM\ARMCC\bin\fromelf.exe`	支持所有 STM32 系列（F1/F4/L4/H7 等），兼容 Windows 7/8/10/11	- 输入文件支持 AXF、HEX、ELF- 输出格式支持 BIN、HEX、ASM、SREC
MDK v6	ARMCLANG（v6 编译器）	默认路径：`C:\Keil_v5\ARM\ARMCLANG\bin\fromelf.exe`（注意：MDK v6 仍沿用 Keil_v5 目录名）	支持 STM32 最新系列（如 H7、U5），兼容 Windows 10/11	- 路径中编译器目录改为 ARMCLANG- 新增对 LLVM 格式文件的支持- 参数语法与 v5 完全一致，无需修改命令

注意：MDK v6 向下兼容 ARMCC 编译器，若项目仍使用 ARMCC（v5），fromelf.exe 路径仍为ARMCC\bin目录；若切换为 ARMCLANG（v6），则需使用ARMCLANG\bin目录下的 fromelf.exe。

3.1.2 环境变量配置（自动 / 手动配置步骤）

为了在 MDK 中直接使用fromelf.exe命令（无需输入完整路径），需配置环境变量。环境变量的作用是告诉 Windows 系统 “fromelf.exe 的位置”，以便在任何目录下都能调用该工具。

3.1.2.1 自动配置（MDK 安装时）

默认情况下，MDK 安装过程中会自动配置环境变量，无需手动操作。可通过以下步骤验证：

打开 Windows 命令提示符（CMD），输入fromelf --version；
若输出工具版本信息（如 “fromelf: ARM Compiler 5.06 update 6 (build 750)”），说明环境变量配置成功；
若提示 “'fromelf' 不是内部或外部命令，也不是可运行的程序或批处理文件”，说明环境变量未配置，需手动配置。

3.1.2.2 手动配置（环境变量缺失时）

手动配置环境变量的步骤（以 Windows 11 为例）：

找到 fromelf.exe 的实际路径（如 MDK v5 的C:\Keil_v5\ARM\ARMCC\bin，MDK v6 的C:\Keil_v5\ARM\ARMCLANG\bin）；
按下 Win+R，输入sysdm.cpl，打开 “系统属性” 窗口；
切换到 “高级” 选项卡，点击 “环境变量”；
在 “系统变量” 中找到 “Path” 变量，点击 “编辑”；
点击 “新建”，粘贴步骤 1 中的路径（如C:\Keil_v5\ARM\ARMCC\bin）；
点击 “确定” 保存，关闭所有窗口；
重新打开 CMD，输入fromelf --version，验证配置是否成功。

注意：若同时安装了 MDK v5 和 v6，需确保 Path 变量中优先级高的路径是当前项目使用的编译器路径（避免调用错误版本的 fromelf.exe）。

3.1.3 工程内自动转换配置（步骤 / 参数 / 截图说明）

通过 MDK 的 “用户自定义命令”，可配置为 “编译后自动生成 BIN 文件”，实现 “一键编译 + 转换”，无需手动操作。以下是详细步骤（以 MDK v5+STM32F103 项目为例）：

3.1.3.1 操作步骤（图文结合）

步骤	详细操作	注意事项
1	打开 MDK 工程，点击工具栏的 “魔法棒” 图标（Options for Target），或右键点击项目名称，选择 “Options for Target 'XXX'”	确保项目已正确配置（如芯片型号、编译器版本），否则可能编译失败
2	在弹出的 “Options for Target” 窗口中，切换到 “User” 标签页	“User” 标签页用于配置编译前 / 后的自定义命令
3	在 “After Build/Rebuild” 区域（表示 “编译 / 重新编译后执行”），勾选 “Run #1”（若需同时执行多个命令，可勾选 “Run #2”“Run #3”）	- “Before Build/Rebuild”：编译前执行（如清理旧文件）- “After Build/Rebuild”：编译后执行（转换 BIN 文件）- 建议只勾选 “Run #1”，避免命令冲突
4	在 “Run #1” 的输入框中，输入转换命令（核心步骤）	命令格式需根据工程的输出目录和文件名调整，以下是两种常见场景
5	点击 “OK” 保存配置，返回 MDK 主界面	配置不会立即生效，需重新编译工程
6	点击工具栏的 “Rebuild”（重新编译）按钮，或按 Ctrl+Alt+B	建议使用 “Rebuild”（完全重新编译），确保生成最新的 AXF/HEX 文件
7	编译完成后，查看指定目录是否生成 BIN 文件	若编译日志中显示 “Execution of 'fromelf.exe ...' finished successfully”，说明转换成功

3.1.3.2 核心命令格式与参数详解

转换命令的核心格式的是：

bash

运行

fromelf.exe --bin -o [输出BIN文件路径] [输入文件路径]

或（环境变量配置成功后，可省略.exe 和路径）：

bash

运行

fromelf --bin -o [输出BIN文件路径] [输入文件路径]

参数	功能说明	可选值 / 示例	STM32 开发适配建议
fromelf/fromelf.exe	工具名称	-	环境变量配置成功用 fromelf；未配置用完整路径（如`C:\Keil_v5\ARM\ARMCC\bin\fromelf.exe`）
--bin	指定输出文件格式为 BIN	固定参数，不可修改	核心参数，必须包含
-o	指定输出文件的路径和名称	例如：`./Output/STM32F103.bin`（相对路径）`C:\Project\STM32\bin\F103.bin`（绝对路径）	- 建议使用相对路径（如`./Objects/`），便于项目移植- 文件名建议包含项目名称和芯片型号，避免混淆
[输入文件路径]	待转换的输入文件（AXF 或 HEX）	例如：`./Objects/STM32F103.axf`（AXF 文件）`./Objects/STM32F103.hex`（HEX 文件）	- 优先使用 AXF 文件（转换效率高，准确性强）- AXF 和 HEX 文件默认存储在`./Objects/`目录（MDK 默认输出目录），可在 “Options for Target→Output” 中修改

3.1.3.3 常见命令示例（直接套用）

场景 1：MDK 默认输出目录（Objects），输入为 AXF 文件，输出 BIN 文件到 Objects 目录：

bash

运行

fromelf --bin -o .\Objects\STM32F103.bin .\Objects\STM32F103.axf

场景 2：自定义输出目录（Output），输入为 HEX 文件，输出 BIN 文件到 Output 目录（需先创建 Output 文件夹）：

bash

运行

fromelf --bin -o .\Output\F103_APP.bin .\Objects\F103_APP.hex

场景 3：环境变量未配置，使用绝对路径调用 fromelf.exe：

bash

运行

"C:\Keil_v5\ARM\ARMCC\bin\fromelf.exe" --bin -o "C:\Project\STM32\Output\test.bin" "C:\Project\STM32\Objects\test.axf"

注意：路径中包含空格（如C:\Program Files\Keil）时，需给路径加英文双引号（""），否则命令会执行失败。

3.1.3.4 编译日志验证

编译完成后，可在 MDK 的 “Build Output” 窗口中查看转换结果：

成功日志：Execution of 'fromelf --bin -o .\Objects\STM32F103.bin .\Objects\STM32F103.axf' finished successfully；
失败日志：Execution of 'fromelf ...' failed. Return code: 1（需根据后续错误信息排查问题）。

3.1.4 自定义输出目录与文件名技巧

在实际开发中，合理设置输出目录和文件名，可提高项目管理效率，避免文件混淆。以下是实用技巧：

3.1.4.1 自定义输出目录（修改 MDK 编译输出路径）

默认情况下，MDK 的 AXF、HEX、OBJ 文件存储在./Objects/目录，可通过以下步骤修改为自定义目录（如./Output/）：

打开 “Options for Target→Output” 标签页；
在 “Output Directory” 输入框中，输入自定义目录（如./Output/），或点击右侧 “...” 选择目录；
勾选 “Create HEX File”（确保编译生成 HEX 文件）；
点击 “OK” 保存，重新编译后，所有输出文件会自动存入./Output/目录。

3.1.4.2 文件名规范化命名规则

建议采用以下命名规则，便于识别文件版本、芯片型号和功能：

plaintext

[项目名称]_[芯片型号]_[功能模块]_[版本号].bin

示例：

无人机飞控项目：Drone_FC_STM32F407_APP_V1.0.bin；
机器人电机驱动：Robot_Motor_STM32L476_BOOT_V2.1.bin。

3.1.4.3 自动生成带时间戳的文件名（进阶技巧）

通过批处理命令，可生成带时间戳的 BIN 文件（如STM32F103_20240520_1430.bin），便于版本管理。命令示例：

bash

运行

fromelf --bin -o .\Output\STM32F103_%date:~0,4%%date:~5,2%%date:~8,2%_%time:~0,2%%time:~3,2%.bin .\Output\STM32F103.axf

说明：

%date:~0,4%：提取当前日期的年份（如 2024）；
%date:~5,2%：提取月份（如 05）；
%date:~8,2%：提取日期（如 20）；
%time:~0,2%：提取小时（如 14）；
%time:~3,2%：提取分钟（如 30）；
注意：Windows 系统的日期格式可能因区域设置不同而变化，需根据实际格式调整参数（如部分系统日期格式为 “2024-05-20”，则%date:~0,4%仍为年份，%date:~5,2%为月份）。

3.1.5 AXF vs HEX 输入文件的差异（转换效果对比）

在 fromelf.exe 转换中，支持 AXF 和 HEX 两种输入文件，两者的转换效果和适用场景存在显著差异，需根据实际需求选择：

对比维度	AXF 文件（推荐）	HEX 文件	结论与建议
转换原理	直接提取 AXF 文件中的二进制数据（无需 ASCII 解码）	先解码 HEX 文件的 ASCII 字符，再提取数据	AXF 文件转换效率更高，尤其是大文件（>10MB）
数据准确性	最高（AXF 文件包含完整的地址、数据和调试信息，转换时无数据丢失）	较高（但依赖 HEX 文件的完整性，若存在非法记录会导致数据丢失）	开发调试和量产场景均优先选 AXF，避免数据错误
文件体积	较大（包含调试信息，约为 HEX 文件的 1.5 倍）	中等（ASCII 编码，约为 BIN 文件的 2 倍）	转换时 AXF 文件读取速度略慢，但差异不明显
调试信息	包含完整的调试信息（如变量名、函数名、行号）	无调试信息（仅含地址和数据）	转换本身不依赖调试信息，仅影响 AXF 文件体积
适用场景	所有 STM32 MDK 开发场景（开发、测试、量产）	- 无 AXF 文件时（如仅获取到 HEX 文件）- 跨编译器协作时（如 IAR 生成的 HEX 文件）	优先使用 AXF，仅在特殊场景下使用 HEX
转换命令示例	`fromelf --bin -o test.bin test.axf`	`fromelf --bin -o test.bin test.hex`	命令格式仅输入文件后缀不同，其他参数一致

关键问题：为什么 AXF 文件转换更准确？

AXF 文件是 MDK 编译的 “完整产物”，包含程序的所有二进制数据、地址映射、调试信息，转换时 fromelf.exe 可直接提取数据段和代码段，无需解析 ASCII 编码，避免了 HEX 文件可能存在的编码错误、校验错误等问题；
HEX 文件是 AXF 文件的 “衍生产物”，转换过程中可能因文件传输、编辑等操作导致数据篡改（如校验位错误、记录缺失），进而影响转换准确性。

3.1.6 批量转换配置（批处理脚本编写）

当需要同时转换多个 MDK 工程的 HEX/AXF 文件（如量产时多个型号的 STM32 芯片），可通过批处理脚本（.bat）实现批量转换，无需逐个工程配置。以下是详细步骤：

3.1.6.1 批处理脚本编写规则

脚本文件后缀为.bat，可用记事本或 Notepad++ 编辑；
每条转换命令占一行，按工程顺序排列；
支持注释（以::开头），便于维护；
支持创建输出目录（用md命令），避免路径不存在导致转换失败；
支持日志输出（用>>命令），记录转换结果。

3.1.6.2 批量转换脚本示例（直接套用）

bat

@echo off
:: STM32 MDK HEX/AXF批量转BIN脚本
:: 作者：嵌入式开发笔记
:: 日期：2024-05-20
:: 说明：转换多个工程的AXF文件，输出到各自的Output目录

:: 设置fromelf.exe路径（若环境变量已配置，可省略）
set FROMELF_PATH="C:\Keil_v5\ARM\ARMCC\bin\fromelf.exe"

:: 工程1：STM32F103飞控板（AXF文件路径）
set PROJECT1_AXF="C:\Projects\Drone_FC_F103\Output\Drone_FC.axf"
set PROJECT1_BIN="C:\Projects\Drone_FC_F103\Output\Drone_FC.bin"
:: 创建输出目录（若已存在，忽略错误）
md "C:\Projects\Drone_FC_F103\Output" 2>nul
:: 执行转换命令
%FROMELF_PATH% --bin -o %PROJECT1_BIN% %PROJECT1_AXF%
:: 记录日志
if %errorlevel% equ 0 (
    echo 工程1转换成功：%PROJECT1_BIN% >> 转换日志.txt
) else (
    echo 工程1转换失败：%PROJECT1_AXF% >> 转换日志.txt
)

:: 工程2：STM32L476电机驱动板（HEX文件路径）
set PROJECT2_HEX="C:\Projects\Motor_Driver_L476\Objects\Motor_Driver.hex"
set PROJECT2_BIN="C:\Projects\Motor_Driver_L476\Output\Motor_Driver.bin"
md "C:\Projects\Motor_Driver_L476\Output" 2>nul
%FROMELF_PATH% --bin -o %PROJECT2_BIN% %PROJECT2_HEX%
if %errorlevel% equ 0 (
    echo 工程2转换成功：%PROJECT2_BIN% >> 转换日志.txt
) else (
    echo 工程2转换失败：%PROJECT2_HEX% >> 转换日志.txt
)

:: 工程3：STM32H743物联网网关
set PROJECT3_AXF="C:\Projects\IoT_Gateway_H743\Output\IoT_Gateway.axf"
set PROJECT3_BIN="C:\Projects\IoT_Gateway_H743\Output\IoT_Gateway.bin"
md "C:\Projects\IoT_Gateway_H743\Output" 2>nul
%FROMELF_PATH% --bin -o %PROJECT3_BIN% %PROJECT3_AXF%
if %errorlevel% equ 0 (
    echo 工程3转换成功：%PROJECT3_BIN% >> 转换日志.txt
) else (
    echo 工程3转换失败：%PROJECT3_AXF% >> 转换日志.txt
)

echo 批量转换完成！请查看转换日志.txt
pause

3.1.6.3 脚本使用方法

用记事本打开，修改FROMELF_PATH为实际的 fromelf.exe 路径；
按工程数量添加PROJECTX_AXF/HEX和PROJECTX_BIN变量，修改为实际的文件路径；
保存文件为批量转换脚本.bat（确保编码为 ANSI，避免中文乱码）；
双击运行脚本，等待转换完成；
查看生成的转换日志.txt，确认各工程转换结果。

3.1.6.4 脚本优化技巧

自动遍历目录：若多个工程的文件路径有规律（如均在C:\Projects\目录下，且 AXF 文件均在Output子目录），可通过for循环自动遍历目录，无需逐个配置工程（适合大量工程批量转换）；
错误重试：添加错误重试机制，若转换失败，自动重试 1-2 次；
邮件通知：结合 Windows 的邮件命令，将转换结果发送到指定邮箱（适合无人值守的量产场景）。
