微型步进电机精密控制实战：基于 TMC2300 的速度、力度与周期调控全解析(上)

引言：微型步进电机与 TMC2300 的 “黄金搭档”

在 IoT 设备、手持终端、微型 3D 打印机、医疗仪器等小型化电子系统中，微型步进电机是实现高精度机械运动的核心执行器。这类场景对电机控制的核心需求高度统一：低电压供电（适配电池）、静音运行（贴近用户）、节能降耗（延长续航）、精准控位（保证功能）。然而，传统步进电机驱动方案（如 A4988、DRV8825）往往难以同时满足这些需求 —— 要么噪音大、要么功耗高、要么控制精度不足。

TRINAMIC 推出的TMC2300步进电机驱动芯片，正是为解决这些痛点而生。它不仅支持 2V~11V 低电压（适配 2 节 AA 电池或 1~2 节锂电池）、最大 1.2A RMS 电流输出，还集成了 StealthChop2™静音驱动、CoolStep™负载自适应节能、StallGuard4™无传感器失步检测等核心技术，封装仅 3mm×3mm QFN20，完美适配微型设备的空间需求。

本文将以 TMC2300 为核心，从基础概念到实战配置，全方位解析微型步进电机的速度、力度（电磁转矩）、周期精密控制逻辑，重点梳理细分倍数与步距角的对应关系，并通过大量工程实例验证方案可行性，最终帮助读者掌握从芯片选型到落地调试的完整技术链路。

一、基础知识铺垫：步进电机控制的核心概念

在深入 TMC2300 的控制逻辑前，需先明确步进电机的核心参数与控制维度，避免后续理解偏差。

1.1 步进电机的核心参数

参数名称	定义与物理意义	常用单位	典型值（微型步进电机）
固有步距角	电机每接收 1 个脉冲信号旋转的机械角度（由电机绕组结构决定，不可改变）	°（度）	1.8°、0.9°
每转固有步数	电机旋转 1 圈（360°）所需的脉冲数，计算公式：N=θ0​360​（θ0​为固有步距角）	步 / 转	200 步（1.8°）、400 步（0.9°）
电磁转矩	电机带动负载的能力（“力度”），与绕组电流成正比：T=Kt​×I（Kt​为转矩常数）	N·m、kg·cm	10mN·m~50mN·m
细分倍数	通过驱动芯片将 “固有步距角” 拆分的倍数，用于减小振动、提升控制精度	-（无单位）	1、2、4、8、16、32、64、256
细分步距角	细分后的最小旋转角度，计算公式：θsub​=Sθ0​​（S为细分倍数）	°（度）、m°（毫度）	0.00703125°（1.8°/256）

1.2 控制的三大核心维度：周期、速度、力度

步进电机的运动本质是 “脉冲驱动下的电磁力变化”，所有控制逻辑都围绕周期（时间）、速度（快慢）、力度（转矩） 三个维度展开，三者的关系是理解控制的关键：

• 周期：分为 “脉冲周期”（单个控制脉冲的时间间隔）和 “每转周期”（电机旋转 1 圈的时间），是速度计算的基础；
• 速度：由脉冲频率决定（单位时间内的脉冲数），需结合细分倍数调整，直接影响设备的运动效率；
• 力度：由绕组电流决定，需通过电流环稳定，直接影响电机能否带动负载且不失步。

后续章节将逐一解析 TMC2300 如何通过硬件功能与软件配置，实现这三个维度的精密控制。

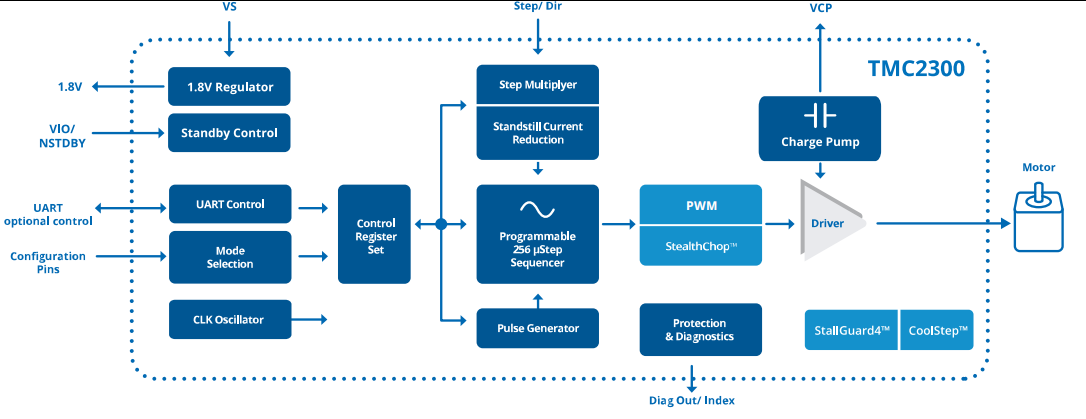

二、TMC2300 芯片详解：硬件基础与核心功能

要实现精密控制，需先掌握 TMC2300 的硬件特性 —— 它的引脚功能、核心技术（如 StealthChop2、CoolStep）是后续控制逻辑的基础。

2.1 TMC2300 核心特性总览

TMC2300 的优势集中体现在 “低电压适配、静音、节能、精准” 四大方向，具体参数如下表所示：

特性类别	具体参数	优势与应用价值
供电与电流	电压范围：2V（最低 1.8V）~11V DC最大电流：1.2A RMS（2A 峰值）待机电流：<50nA（典型值）	适配电池供电（2AA/1~2Li-Ion），续航长，适合手持设备
控制接口	STEP/DIR 接口（支持 256 细分）单 wire UART（支持 500k Baud）内部脉冲发生器（独立运行）	兼容传统控制方式，也支持 UART 高级配置，无需外部 MCU 也能驱动电机
静音技术	StealthChop2™电压型 PWM 斩波MicroPlyer™ 256 细分插值	低速运行无噪音（仅轴承声），适合办公 / 医疗场景
节能技术	CoolStep™负载自适应电流调节自动待机电流降低（<33% 运行电流）	最多节能 90%，减少电机发热，延长电池寿命
保护与诊断	过温保护（120°C 预警、150°C 关机）短路保护（低侧 / 对地）开路检测（电机线圈）	提升系统可靠性，避免芯片 / 电机损坏
封装与尺寸	QFN20 封装，3mm×3mm暴露焊盘（散热）	适合微型设备，散热效率高（需 PCB 接地平面配合）

2.2 TMC2300 引脚功能详解（Top View）

TMC2300 的 20 个引脚中，与 “速度、力度、周期” 控制直接相关的引脚占比约 60%，需重点关注。下表整理了核心引脚的功能的功能：

引脚号	引脚名称	类型	核心功能描述	控制关联维度
1	OA2	输出	电机线圈 A 的输出端 2（与 OA1 组成 A 相全桥）	力度（电流输出）
2	VCP	电源	电荷泵电压端（可选接 1nF~100nF 电容到 VS，提升低电压下的 MOS 管驱动能力）	力度（电流稳定）
3	DIR	输入	方向控制端：低电平→电机正转，高电平→反转（需与 STEP 同步）	速度（方向）
4	STEP	输入	脉冲控制端：每接收 1 个有效边沿（可设上升 / 双边沿），电机旋转 1 个细分步	速度、周期（脉冲）
5	MS1_AD0</
