音圈电机（VCM）深度解析：从原理到实战的全维度技术指南引言：为什么音圈电机是精密控制领域的 “隐形冠军”？

在智能手机相机的自动对焦、硬盘的磁头定位、半导体晶圆的检测设备中，有一种 “小而美” 的执行器正在默默发挥核心作用 —— 它能在几毫米的行程内实现微米级定位，响应速度达到毫秒级，甚至能在振动环境中保持稳定输出。这就是音圈电机（Voice Coil Motor，简称 VCM）。

与传统电机相比，音圈电机没有齿轮、丝杠等机械传动结构，直接通过电磁力驱动运动，堪称 “直线驱动的极简主义者”。本文将从发展历史、工作原理、核心特点到驱动控制方案进行全方位解析，并用通俗示例的方式，让你从 “零基础” 到 “能实战”。

一、音圈电机的发展历史：从扬声器到精密定位的进化之路

音圈电机的诞生与 “声音” 密切相关，但其发展却远超声学领域。以下通过时间线表格梳理其关键节点：

时间	关键事件	技术突破	应用场景

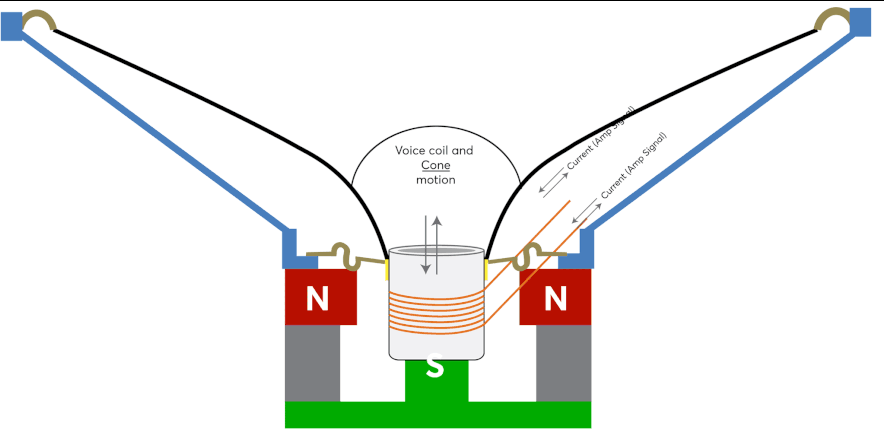

1920 年代	美国西电公司发明动圈式扬声器	首次将 “载流线圈在磁场中受力” 原理用于振动驱动	收音机、留声机
1950 年代	贝尔实验室改进结构，提出 “音圈执行器” 概念	解决线圈散热问题，实现连续稳定出力	早期精密阀门控制
1970 年代	硬盘（HDD）磁头定位需求推动小型化	行程缩短至毫米级，响应时间提升至 10ms 内	硬盘磁头驱动
1980 年代	永磁材料（钕铁硼）普及	磁场强度提升 300%，力密度突破 10N/A	半导体封装设备
1990 年代	光栅尺反馈技术结合 VCM	定位精度从百微米级跃升至微米级	精密机床微调
2000 年代	智能手机相机对焦需求爆发	体积缩小至 0.5cm³，功耗降至 50mW	手机摄像头、光学防抖
2010 年代至今	多自由度 VCM 与 MEMS 技术融合	实现 6 轴联动，定位精度达 0.1μm	微创手术机器人、量子点检测

历史启示：音圈电机的发展始终围绕 “更小体积、更高精度、更快响应” 三大目标，而每一次突破都依赖材料（永磁体）、传感器（反馈）和控制算法的协同进步。

二、音圈电机的核心原理：用 “电磁力” 直接驱动运动

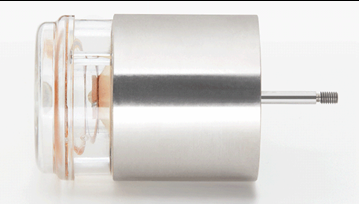

1. 基本结构：简单到 “只有三个核心部件”

音圈电机的结构堪称 “极简设计”，核心部件仅三个：

部件	作用	常见材料	关键参数
永磁体组件	产生恒定磁场	钕铁硼（NdFeB）、钐钴（SmCo）	磁场强度（0.3~1.2T）、温度系数（<0.1%/℃）
动子线圈	通入电流产生安培力	漆包铜线（线径 0.05~0.5mm）	电阻（1~50Ω）、电感（1~10mH）、匝数（50~500 匝）
导向机构	限制运动方向（直线 / 摆动）	直线轴承、柔性铰链	摩擦力（<0.1N）、导向精度（<5μm/m）

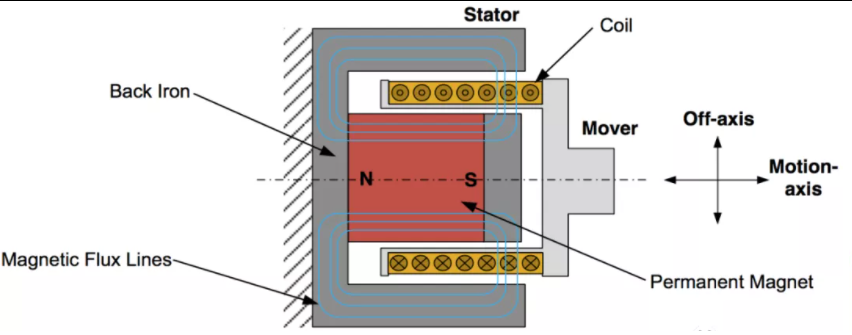

结构示意图：

永磁体形成环形磁场，线圈置于磁场中，通电后受力沿轴向运动，导向机构确保运动方向不偏移。

2. 工作原理：安培力的 “直接应用”

音圈电机的驱动力计算公式为：F=B×L×I×N

其中：

• B：磁场强度（T）
• L：单匝线圈有效长度（m）
• I：电流（A）
• N：线圈匝数

通俗理解：就像 “带电的导线在磁铁旁边会被推开”，电流越大、线圈匝数越多，推力就越大。由于没有中间传动环节，力的传递效率接近 100%，这也是其响应快的核心原因。

三、音圈电机的分类与功能：按 “运动方式” 和 “结构” 划分

1. 按运动方式分类

类型	运动特点	典型行程	应用场景
直线型 VCM	沿直线往复运动	0.5~50mm	相机对焦、精密位移台
摆动型 VCM	绕固定轴旋转（角度 < 30°）	±5°~±30°	光学镜头转向、激光瞄准
多轴型 VCM	多方向联动（如 3 轴平移 + 3 轴旋转）	平移 < 10mm，旋转 < 10°	微创手术机器人、六轴力反馈设备

2. 按结构分类

类型	结构特点	优势	劣势
圆柱型	线圈为圆柱形，永磁体环绕	力均匀性好，行程长	体积较大
扁平型	线圈与永磁体均为扁平状	厚度薄（<2mm）	力常数较低
中空型	中心有通孔（可穿线缆 / 光路）	集成性好	加工难度高

3. 核心功能：“精密驱动” 的四大表现

1. 微位移驱动：在 0.1μm~10mm 范围内实现稳定位移输出，满足半导体光刻、光纤对接等场景。
2. 力控制输出：通过电流精确控制输出力（精度可达 ±1mN），用于细胞抓取、微装配等。
3. 高频振动抑制：响应速度快（带宽 > 1kHz），可实时抵消外部振动（如光学平台防抖）。
4. 快速启停：从静止到最大速度的时间 < 5ms，适合高速分拣、动态对焦等场景。

四、音圈电机的特点：为什么它适合 “高精度、快响应” 场景？

1. 优势：四大核心竞争力

优势	具体表现	对比传统电机（如步进电机）
高响应速度	带宽可达 1~10kHz，阶跃响应时间 < 1ms	步进电机带宽通常 <100Hz，响应时间> 50ms
高精度定位	配合光栅尺可实现 ±0.1μm 定位	步进电机开环精度 ±0.1mm，闭环需复杂减速机构
低纹波运动	无机械传动间隙，速度波动 < 0.1%	丝杠传动存在反向间隙（通常 > 5μm）
结构紧凑	最小体积可至 0.1cm³（如手机摄像头 VCM）	同等出力下，步进电机体积是 VCM 的 5~10 倍

2. 劣势：哪些场景不适合用 VCM？

劣势	限制场景	替代方案
行程短（通常 < 50mm）	长距离输送（如 > 1m）	直线电机、伺服电机 + 丝杠
持续出力时发热大	长时间静态力保持（如夹紧机构）	永磁同步电机、气动执行器
成本较高（含反馈系统）	低成本民用设备（如玩具）	直流减速电机

五、音圈电机的典型应用：从消费电子到高端工业

1. 消费电子领域

产品	VCM 作用	技术要求
智能手机相机	自动对焦（AF）、光学防抖（OIS）	体积 < 0.8cm³，功耗 < 100mW，定位精度 ±2μm
笔记本电脑摄像头	快速对焦、人脸追踪	响应时间 <50ms，冲击耐受> 1000G
游戏手柄	力反馈（如模拟扳机手感）	力控制精度 ±5mN，频率响应 > 100Hz

2. 工业自动化领域

设备	VCM 作用	技术要求
半导体晶圆检测台	晶圆微调定位	定位精度 ±0.1μm，速度 > 100mm/s
表面贴装设备（SMT）	元器件拾取对位	重复定位精度 ±1μm，加速度 > 50G
激光切割头	焦点实时跟踪	带宽 > 5kHz，行程 ±5mm

3. 医疗与科研领域

应用	VCM 作用	技术要求
微创手术机器人	末端器械精细操作	力反馈分辨率 < 1mN，无菌设计
原子力显微镜（AFM）	探针位移控制	纳米级定位（±1nm），超低噪声
人工心脏泵	流量精确调节	长寿命（>10000 小时），低电磁干扰

六、音圈电机驱动控制的难点：为什么 “看起来简单，做起来难”？

音圈电机的结构简单，但要实现高精度控制却面临四大核心难点，如下表所示：

难点	具体表现	对控制的影响
1. 非线性特性	力常数（Kf=F/I）随位置变化（通常 ±5%~±15%）	相同电流下，不同位置出力不同，导致定位误差
2. 参数时变	线圈电阻随温度变化（温度系数～0.4%/℃）	温度升高时，相同电压下电流降低，出力下降
3. 扰动敏感	摩擦力、负载波动、外部振动直接影响输出	低速时可能出现 “爬行”，定位精度下降
4. 带宽与稳定性矛盾	提高响应速度易引发系统振荡	需在 “快” 和 “稳” 之间找到平衡

举例说明：在手机相机 VCM 中，当温度从 25℃升至 60℃时，线圈电阻增加约 14%，若不补偿，相同电压下电流会下降，导致对焦速度变慢甚至失效。

七、音圈电机驱动控制的要点：从 “能转” 到 “转得好” 的关键

针对上述难点，优秀的 VCM 控制系统需把握以下要点：

1. 多环控制架构：三层嵌套的 “精准控制网”

采用 “位置环 - 速度环 - 电流环” 三环嵌套结构，每一环各司其职：

控制环	作用	采样频率	核心指标
电流环（最内环）	快速跟踪电流指令，抑制电流纹波	1~10kHz	电流纹波 < 1%，响应时间 < 100μs
速度环（中间环）	抑制负载扰动，稳定运动速度	100~1000Hz	速度波动 <0.5%，抗扰能力> 20dB
位置环（最外环）	实现最终定位精度	10~100Hz	稳态误差 < 1μm，无超调

优势：内环响应快，负责 “抗干扰”；外环精度高，负责 “定目标”，两者结合兼顾速度与精度。

2. 高精度反馈：“眼睛” 决定控制上限

反馈类型	传感器选择	性能指标	适用场景
位置反馈	光栅尺（分辨率 0.1μm）、磁栅（1μm）、线性霍尔（10μm）	采样率 > 10kHz，噪声 < 50nm	高精度定位（如半导体设备）
电流反馈	采样电阻（0.1% 精度）+ 运算放大器（失调电压 < 10μV）	测量误差 <0.5%，带宽> 10kHz	所有场景（电流环核心）
速度反馈	位置微分（软件计算）或测速发电机	速度分辨率 < 0.1mm/s	高速运动场景（如激光跟踪）

注意：反馈信号需经过低通滤波（截止频率为控制环带宽的 2~5 倍），否则噪声会导致系统不稳定。

3. 非线性补偿：“校准曲线” 消除固有误差

力常数（Kf）随位置变化的特性可通过 “预校准 + 前馈补偿” 解决：

1. 校准阶段：在全行程内（如 0~10mm），每隔 0.1mm 记录 “电流 - 力” 关系，生成 Kf 曲线。
2. 补偿阶段：实时检测当前位置，根据 Kf 曲线修正电流指令（公式：

修正理论标准

1. 当前）。

效果：可将非线性误差从 ±15% 降至 ±1% 以内。

4. 保护机制：避免 “烧毁” 与 “损坏”

保护类型	实现方式	阈值设置
过流保护	检测电流反馈值，超过阈值时关断驱动	通常为额定电流的 1.5~2 倍
过温保护	NTC 热敏电阻检测线圈温度	超过 85℃时降额输出，105℃时关断
过行程保护	限位开关或位置反馈超范围检测	设定行程 ±0.5mm 为安全余量

八、音圈电机驱动控制方案：从硬件到软件的全流程设计

1. 硬件方案：四大核心模块

模块	选型建议	关键参数	作用
控制器	STM32F407（主频 168MHz）、TI TMS320F28335（DSP）	运算能力 > 100MIPS，ADC 精度 12 位以上	运行控制算法，处理反馈信号
功率驱动	半桥：DRV8874（5A/30V）；全桥：LM5104+MOSFET（如 IRF7805）	开关频率 10~50kHz，导通电阻 < 10mΩ	将控制信号转换为驱动电流
位置传感器	微型光栅尺（如 Renishaw RGH24）、线性编码器（如 Omron E6B2）	分辨率 0.1~1μm，输出 A/B 相脉冲	提供位置反馈
电源	直流稳压电源（如 Mean Well LRS-50-24）	输出电压 12~48V，电流 > 2 倍额定值	为驱动电路供电

硬件框图：

控制器 → PWM 信号 → 功率驱动 → 音圈电机 → 位置传感器 / 电流采样 → 控制器（形成闭环）

2. 软件方案：控制算法与流程

（1）核心控制算法

算法	优势	适用场景	实现难度
PID 控制（带前馈）	结构简单，易于调试	大多数场景（90% 以上应用）	★★☆☆☆
滑模控制	抗扰动能力强，鲁棒性好	负载波动大的场景	★★★☆☆
模型预测控制（MPC）	可处理多约束条件	高精度、高动态场景	★★★★☆

推荐入门方案：PID + 前馈控制，兼顾性能与实现难度。

（2）软件流程（10kHz 中断服务程序）

1. 数据采集：读取位置反馈（光栅尺计数）和电流反馈（ADC 采样）。
2. 位置环计算：根据目标位置与实际位置的误差，通过 PID 计算输出速度指令。
3. 速度环计算：根据速度指令与实际速度（位置微分）的误差，输出电流指令。
4. 非线性补偿：根据当前位置修正电流指令（基于预存 Kf 曲线）。
5. 电流环计算：根据补偿后的电流指令与实际电流的误差，输出 PWM 占空比。
6. 保护逻辑：检测过流、过温、过行程，触发时关断输出。

九、编程代码示例：基于 STM32 的 VCM 控制实现

以下代码以 STM32F407 为控制器，实现 “位置环 + 电流环” 双环控制（简化版，实际需结合硬件调试）。

1. 头文件与参数定义

c

运行

#include "stm32f4xx_hal.h"
#include <math.h>

// 系统参数
#define SAMPLE_FREQ 10000       // 采样频率10kHz（周期100μs）
#define PI 3.1415926f

// 电机参数（需根据实际电机测量）
#define MAX_STROKE 10000       // 最大行程±10mm（单位：μm）
#define RATED_CURRENT 2000     // 额定电流2000mA
#define Kf_NperA 5.0f          // 力常数5N/A（1A电流产生5N力）

// 传感器参数
#define GRATING_RES 0.1f       // 光栅尺分辨率0.1μm/计数
#define CURRENT_SENSE_GAIN 0.5f // 电流采样增益（mA/ADC单位）

// PID参数（初始值，需调试优化）
typedef struct {
  float kp;         // 比例系数
  float ki;         // 积分系数
  float kd;         // 微分系数
  float set;        // 目标值
  float fed;        // 反馈值
  float err;        // 当前误差
  float err_prev;   // 上一时刻误差
  float integral;   // 积分项
  float output;     // 输出值
  float output_max; // 输出限幅
} PID_HandleTypeDef;

// 全局变量
PID_HandleTypeDef pos_pid, current_pid;
int32_t target_pos = 0;       // 目标位置（μm）
int32_t current_pos = 0;      // 当前位置（μm）
int16_t target_current = 0;   // 目标电流（mA）
int16_t current_current = 0;  // 实际电流（mA）
uint8_t error_flag = 0;       // 错误标志（0：正常，1：过流，2：过行程）

2. 初始化函数

c

运行

void VCM_Init(void) {
  // 1. 初始化光栅尺（定时器2解码A/B相脉冲）
  TIM_HandleTypeDef htim2;
  TIM_Encoder_InitTypeDef sConfigEncoder = {0};
  htim2.Instance = TIM2;
  htim2.Init.Prescaler = 0;
  htim2.Init.CounterMode = TIM_COUNTERMODE_UP;
  htim2.Init.Period = 65535;
  htim2.Init.ClockDivision = TIM_CLOCKDIVISION_DIV1;
  sConfigEncoder.EncoderMode = TIM_ENCODERMODE_TI12;
  sConfigEncoder.IC1Polarity = TIM_ICPOLARITY_RISING;
  sConfigEncoder.IC1Selection = TIM_ICSELECTION_DIRECTTI;
  sConfigEncoder.IC1Prescaler = TIM_ICPSC_DIV1;
  sConfigEncoder.IC1Filter = 15; // 滤波消除高频噪声
  sConfigEncoder.IC2Polarity = TIM_ICPOLARITY_RISING;
  sConfigEncoder.IC2Selection = TIM_ICSELECTION_DIRECTTI;
  sConfigEncoder.IC2Prescaler = TIM_ICPSC_DIV1;
  sConfigEncoder.IC2Filter = 15;
  HAL_TIM_Encoder_Init(&htim2, &sConfigEncoder);
  HAL_TIM_Encoder_Start(&htim2, TIM_CHANNEL_ALL);

  // 2. 初始化PWM（定时器3生成互补PWM控制H桥）
  TIM_HandleTypeDef htim3;
  TIM_OC_InitTypeDef sConfigOC = {0};
  htim3.Instance = TIM3;
  htim3.Init.Prescaler = 0;
  htim3.Init.CounterMode = TIM_COUNTERMODE_UP;
  htim3.Init.Period = 1000;    // PWM周期=168MHz/(1*1000)=168kHz
  htim3.Init.ClockDivision = TIM_CLOCKDIVISION_DIV1;
  HAL_TIM_PWM_Init(&htim3);
  sConfigOC.OCMode = TIM_OCMODE_PWM1;
  sConfigOC.Pulse = 0;         // 初始占空比0
  sConfigOC.OCPolarity = TIM_OCPOLARITY_HIGH;
  sConfigOC.OCNPolarity = TIM_OCNPOLARITY_HIGH;
  sConfigOC.OCFastMode = TIM_OCFAST_DISABLE;
  sConfigOC.OCIdleState = TIM_OCIDLESTATE_RESET;
  sConfigOC.OCNIdleState = TIM_OCNIDLESTATE_RESET;
  HAL_TIM_PWM_ConfigChannel(&htim3, &sConfigOC, TIM_CHANNEL_1);
  HAL_TIM_PWM_ConfigChannel(&htim3, &sConfigOC, TIM_CHANNEL_2);
  HAL_TIM_PWM_Start(&htim3, TIM_CHANNEL_1);
  HAL_TIM_PWM_Start(&htim3, TIM_CHANNEL_2);

  // 3. 初始化ADC（读取电流反馈）
  ADC_HandleTypeDef hadc1;
  hadc1.Instance = ADC1;
  hadc1.Init.ClockPrescaler = ADC_CLOCK_SYNC_PCLK_DIV4;
  hadc1.Init.Resolution = ADC_RESOLUTION_12B;
  hadc1.Init.ScanConvMode = DISABLE;
  hadc1.Init.ContinuousConvMode = ENABLE;
  hadc1.Init.DiscontinuousConvMode = DISABLE;
  hadc1.Init.ExternalTrigConvEdge = ADC_EXTERNALTRIGCONVEDGE_NONE;
  hadc1.Init.ExternalTrigConv = ADC_SOFTWARE_START;
  hadc1.Init.DataAlign = ADC_DATAALIGN_RIGHT;
  hadc1.Init.NbrOfConversion = 1;
  hadc1.Init.DMAContinuousRequests = DISABLE;
  hadc1.Init.EOCSelection = ADC_EOC_SINGLE_CONV;
  HAL_ADC_Init(&hadc1);
  HAL_ADC_Start(&hadc1);

  // 4. 初始化PID参数
  // 位置环：输出限幅为额定电流，确保安全
  pos_pid.kp = 0.6f;
  pos_pid.ki = 0.05f;
  pos_pid.kd = 0.02f;
  pos_pid.output_max = RATED_CURRENT;

  // 电流环：快速响应，低超调
  current_pid.kp = 0.8f;
  current_pid.ki = 3.0f;
  current_pid.kd = 0.0f;
  current_pid.output_max = 1000; // PWM最大占空比（对应100%）
}

3. PID 算法实现

c

运行

// PID计算函数（带积分限幅和抗积分饱和）
float PID_Compute(PID_HandleTypeDef *pid) {
  // 计算当前误差
  pid->err = pid->set - pid->fed;

  // 比例项
  float p_term = pid->kp * pid->err;

  // 积分项（抗积分饱和：输出未达限幅时才积分）
  if ((pid->output < pid->output_max) && (pid->output > -pid->output_max)) {
    pid->integral += pid->ki * pid->err / SAMPLE_FREQ; // 除以采样频率，统一单位
    // 积分限幅，防止积分饱和
    if (pid->integral > pid->output_max) pid->integral = pid->output_max;
    if (pid->integral < -pid->output_max) pid->integral = -pid->output_max;
  }
  float i_term = pid->integral;

  // 微分项（带一阶低通滤波，抑制噪声）
  static float d_term_prev = 0;
  float d_term = pid->kd * (pid->err - pid->err_prev) * SAMPLE_FREQ; // 乘以采样频率
  d_term = 0.7f * d_term_prev + 0.3f * d_term; // 滤波系数0.7
  d_term_prev = d_term;

  // 总输出与限幅
  pid->output = p_term + i_term + d_term;
  if (pid->output > pid->output_max) pid->output = pid->output_max;
  if (pid->output < -pid->output_max) pid->output = -pid->output_max;

  // 保存当前误差供下次计算
  pid->err_prev = pid->err;

  return pid->output;
}

4. 非线性补偿函数

c

运行

// 非线性补偿：根据当前位置修正电流指令（基于预存的Kf曲线）
int16_t Nonlinear_Compensate(int32_t pos, int16_t current) {
  // 假设Kf随位置变化的曲线为二次函数（实际需实验测量）
  // Kf(pos) = Kf0 * (1 + 0.00001*pos²)，其中Kf0为中心位置的力常数
  float kf_ratio = 1.0f + 0.00000001f * pos * pos; // 修正系数
  return (int16_t)(current / kf_ratio); // 电流修正（Kf小的位置需更大电流）
}

5. 主控制循环（定时器中断中执行）

c

运行

// 定时器6中断服务程序（10kHz，每100μs执行一次）
void TIM6_DAC_IRQHandler(void) {
  HAL_TIM_IRQHandler(&htim6);

  // 1. 读取位置反馈（光栅尺计数转换为μm）
  int32_t encoder_cnt = (int32_t)TIM2->CNT;
  current_pos = (int32_t)(encoder_cnt * GRATING_RES);

  // 2. 过行程保护检测
  if (current_pos > MAX_STROKE || current_pos < -MAX_STROKE) {
    error_flag = 2; // 过行程标志
    TIM3->CCR1 = 0; // 关闭PWM输出
    TIM3->CCR2 = 0;
    return;
  }

  // 3. 读取电流反馈（ADC采样转换为mA）
  uint16_t adc_val = HAL_ADC_GetValue(&hadc1);
  current_current = (int16_t)((adc_val - 2048) * CURRENT_SENSE_GAIN); // 2048为零点

  // 4. 过流保护检测
  if (abs(current_current) > 1.5 * RATED_CURRENT) { // 1.5倍额定电流保护
    error_flag = 1; // 过流标志
    TIM3->CCR1 = 0;
    TIM3->CCR2 = 0;
    return;
  }

  // 5. 位置环计算（输出目标电流）
  pos_pid.set = target_pos;
  pos_pid.fed = current_pos;
  target_current = (int16_t)PID_Compute(&pos_pid);

  // 6. 非线性补偿
  target_current = Nonlinear_Compensate(current_pos, target_current);

  // 7. 电流环计算（输出PWM占空比）
  current_pid.set = target_current;
  current_pid.fed = current_current;
  int16_t pwm_out = (int16_t)PID_Compute(&current_pid);

  // 8. 输出PWM（控制方向和占空比）
  if (pwm_out >= 0) {
    TIM3->CCR1 = pwm_out; // 正方向（通道1输出）
    TIM3->CCR2 = 0;       // 通道2关闭
  } else {
    TIM3->CCR1 = 0;       // 通道1关闭
    TIM3->CCR2 = -pwm_out; // 反方向（通道2输出）
  }
}

6. 上位机通信函数（通过 UART 接收目标位置）

c

运行

// 解析上位机指令（格式："POS,1234\r\n" 表示目标位置1234μm）
void UART_Parse(uint8_t *data, uint16_t len) {
  if (len < 5 || data[0] != 'P' || data[1] != 'O' || data[2] != 'S' || data[3] != ',') {
    return; // 指令格式错误
  }
  // 提取数字部分（ASCII转整数）
  int32_t pos = 0;
  uint8_t sign = 1;
  for (uint16_t i = 4; i < len; i++) {
    if (data[i] == '\r' || data[i] == '\n') break;
    if (data[i] == '-') {
      sign = -1;
      continue;
    }
    if (data[i] >= '0' && data[i] <= '9') {
      pos = pos * 10 + (data[i] - '0');
    }
  }
  target_pos = pos * sign;
  // 限制目标位置在行程范围内
  if (target_pos > MAX_STROKE) target_pos = MAX_STROKE;
  if (target_pos < -MAX_STROKE) target_pos = -MAX_STROKE;
}

十、调试与优化：让 VCM 性能达到最佳的实用技巧

1. PID 参数调试步骤

步骤	调试对象	方法	效果判断
1	电流环	先调 kp 至输出有小幅超调，再调 ki 至无静差	阶跃响应无超调，电流纹波 < 1%
2	位置环	固定 kp=0，调 ki 至稳态无误差；再增大 kp 至响应加快	定位时间 < 50ms，无振荡
3	动态优化	加入小幅 kd 抑制超调，注意避免噪声放大	阶跃响应超调 < 5%

2. 常见问题与解决方法

问题	可能原因	解决方法
定位精度差	反馈噪声大、非线性未补偿	增加滤波、优化 Kf 校准曲线
低速爬行	摩擦力波动、电流纹波大	加入速度前馈、降低电流环纹波
系统振荡	带宽过高、相位滞后	降低 kp/kd、增加滤波环节
温度漂移	线圈电阻变化	加入温度补偿（如测量线圈电阻实时修正）

3. 性能测试指标与工具

测试指标	测量工具	合格标准
定位精度	激光干涉仪（如 Renishaw XL-80）	<±1μm
响应时间	示波器 + 光电传感器	<10ms（0→10mm 阶跃）
速度波动	速度分析仪	<0.5%
力控制精度	力传感器（如 ATI Nano17）	<±5mN

十一、未来趋势：音圈电机技术的三大发展方向

1. 新材料应用：

   • 采用高温超导线圈，降低电阻损耗（可减少 50% 发热）；
   • 新型永磁体（如钕铁氮）提升磁场强度，力密度突破 20N/A。

2. 智能化控制：

   • 结合 AI 算法（如强化学习）实现参数自整定，适应不同负载；
   • 集成边缘计算芯片，实现毫秒级控制决策。

3. 多维度集成：

   • 与 MEMS 传感器、驱动器集成，实现 “感知 - 控制 - 执行” 一体化；
   • 开发柔性 VCM，用于可穿戴设备、软体机器人等新场景。

结语：从 “理解” 到 “创造” 的跨越

音圈电机看似简单，却凝聚了电磁学、材料学、控制理论的精华。从手机相机的 “轻轻一动” 到半导体设备的 “纳米级定位”，它的应用边界还在不断拓展。

本文提供的不仅是知识框架，更是一套 “从原理到实现” 的方法论：理解核心原理→分析关键难点→设计解决方案→通过代码落地→迭代优化性能。无论你是工程师、学生还是技术爱好者，掌握这套思路，就能让音圈电机在你的项目中发挥最大价值。

行动建议：

1. 从低成本 VCM 模块（如相机对焦模组）入手，搭建测试平台；
2. 先用本文代码框架调试，观察电流环、位置环的响应曲线；
3. 尝试修改 PID 参数、补偿曲线，记录性能变化，积累实战经验。
