九号电动车控制器电调系统深度解析——基于SVG105R4NS MOSFET的散热与功率设计创新

1. 系统架构与功率拓扑

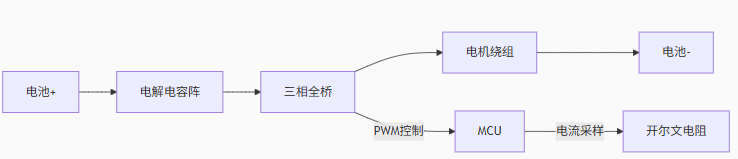

1.1 主电路拓扑设计

• 关键参数：

  • 工作电压：72V DC

  • 峰值电流：180A

  • PWM频率：16kHz

  • 开关损耗占比：总损耗的55%

1.2 功率器件选型分析

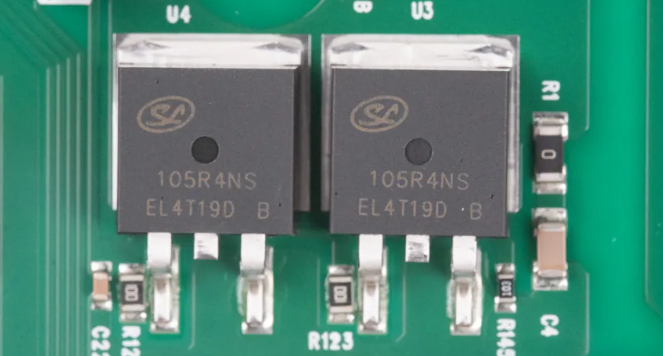

SVG105R4NS MOSFET核心优势：

参数	数值	竞品对比
封装	TO-263-4L	TO-220 (传统方案)
Vds	100V	75V
Rds(on)@10V	4.2mΩ	6.5mΩ
Qg(总栅极电荷)	78nC	110nC
热阻RθJC	0.8℃/W	1.5℃/W
雪崩能量Eas	260mJ	150mJ

工程验证：在72V/100A工况下，SVG105R4NS比传统MOSFET温升低22℃

---

2. 散热系统创新设计

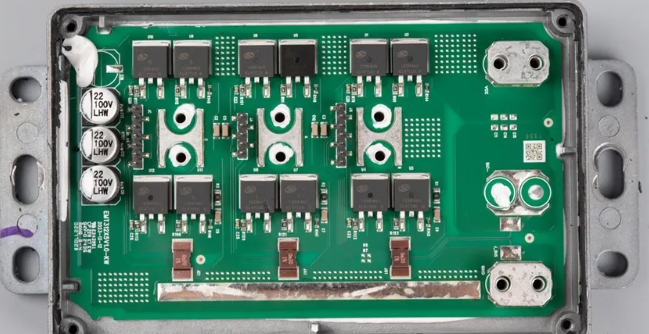

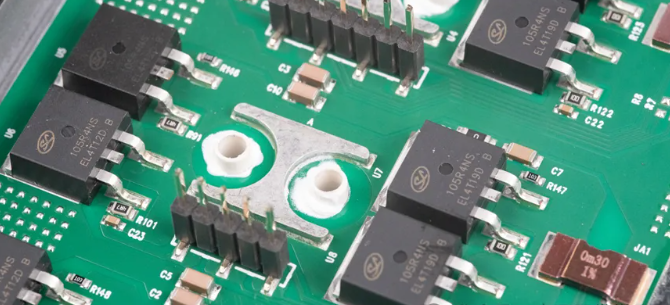

2.1 单面铝基板热管理技术

结构剖面图：

text

+---------------------------+
| 外壳(ADC12)               |  <- 散热鳍片
+---------------------------+
| 导热硅脂(κ=3.5W/mK)       |
+---------------------------+
| 铝基板(3mm厚, κ=220W/mK) |
+---------------------------+
| S
