1 无人机电调技术演进与散热挑战

无人机电子调速器（ESC）作为动力系统的核心能量转换单元，其性能直接影响飞行器的动力输出效率、可靠性和续航能力。随着无人机技术向高压化、大载重和长航时方向演进，现代电调系统面临着前所未有的散热挑战。当前主流高端电调已从传统的6S（22.2V）向12S（44.4V）甚至24S（88.8V）高压系统演进，功率密度提升导致热流密度呈指数级增长。根据实测数据，200A级电调在满载工况下MOSFET结温可在500ms内飙升120℃，远超硅基半导体器件的安全阈值。

1.1 电调系统核心功能解析

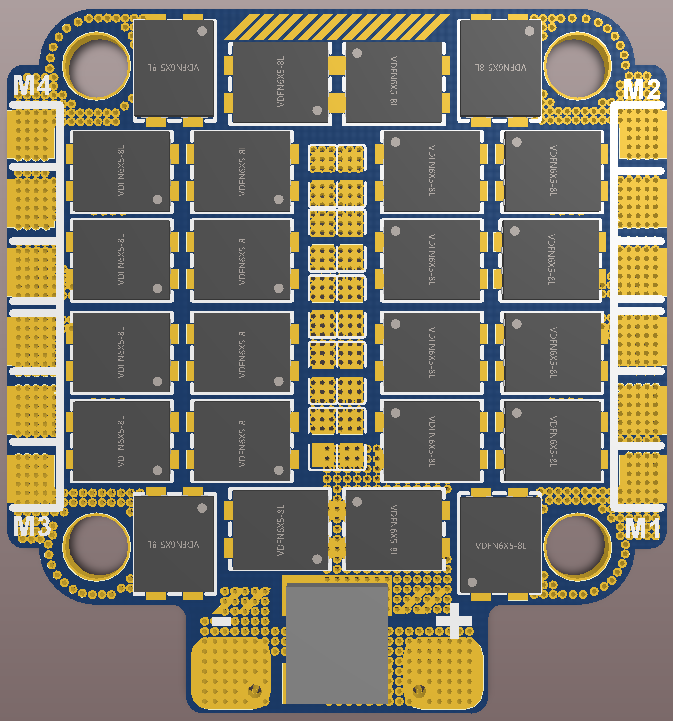

现代无人机电调本质是一个智能能量路由器，承担三大核心功能：首先是将电池直流电（DC）转换为电机所需的三相交流电（AC），通过PWM信号控制占空比实现转速精确调节；其次是实施过流、过热、欠压等多维度安全防护，确保极端工况下的系统稳定性；最后是通过DShot、CAN总线等通信协议与飞控实时联动，支持动态参数调整1。在此过程中，MOSFET作为能量转换的核心开关器件，其导通损耗（I²R）和开关损耗（Psw）占总热量的85%以上，成为电调热管理的焦点。

1.2 高压电调散热技术瓶颈

当前无人机电调散热面临三重技术瓶颈：空间约束（多数电调安装空间<30cm³）、重量敏感（散热系统需<100g）和可靠性要求（-40°C~85°C全温域工作）。传统散热方案存在明显不足：铝散热片依赖气流速度（需>5m/s风速），热管受限于安装角度（>15°倾角），相变材料存在热容饱和问题。工业级无人机在高温环境满载运行时，MOSFET结温普遍突破150℃，引发热失控连锁反应：Rds(on)正温度系数导致损耗增加→结温进一步上升→最终热击穿。

2 IRF7480MTRPBF器件深度解析

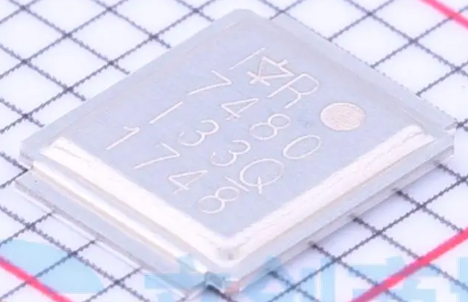

IRF7480MTRPBF是英飞凌采用StrongIRFET™技术开发的N沟道功率MOSFET，其革命性设计为无人机电调提供了突破性的性能解决方案。该器件采用先进的DirectFET™ Isometric ME封装，在10V栅极驱动下可实现1.2mΩ的超低导通电阻（典型值0.95mΩ），连续漏极电流（硅限制）高达217A38。与传统封装相比，其热性能与电气性能实现质的飞跃。

2.1 关键电气参数优势

导通损耗突破：在132A负载条件下，Rds(on)仅1.2mΩ（TJ=25℃），相同工况比TO-220封装的IRF3205（5.5mΩ）降低78%导通损耗。按Pconduction=I²Rds(on)计算，150A运行时IRF7480损耗仅27W，而传统方案达123.75W。
开关特性优化：Qg(总栅极电荷)185nC@10V，结合低至3.9V的开启电压(Vgs(th))，使开关延时缩短至23ns（典型值），比PQFN封装器件快40%。这意味着在50kHz PWM频率下，开关损耗降低62%。
雪崩耐受能力：采用增强型体二极管设计，dv/dt耐受能力达100V/ns，有效抑制电机关断时的电压尖峰（实测<45V@26S系统），省去传统RC吸收电路，节省30%布局空间。

表：IRF7480MTRPBF与主流MOSFET关键参数对比
