一、硬件平台配置（STM32H743VIT6）

1.1 核心硬件资源

模块	型号/参数	接口	功能
主控芯片	STM32H743VIT6	-	Cortex-M7@480MHz, 2MB Flash, 1MB RAM
PWM控制器	PCA9685	I2C1	16通道12位PWM输出
舵机系统	5×MG996R舵机	PWM0-PWM4	支持位置控制（0.5-2.5ms脉冲）
显示模块	0.96" OLED SSD1306	I2C2	128×64分辨率
手柄接收器	PS2无线接收器	SPI2	支持双摇杆+12按键
CAN FD接口	TJA1043GT/3	FDCAN1	支持5Mbps数据传输
调试接口	ST-Link V3	SWD	程序烧录与调试
电源管理	MP9943	I2C3	支持动态调压(3.3V-12V)

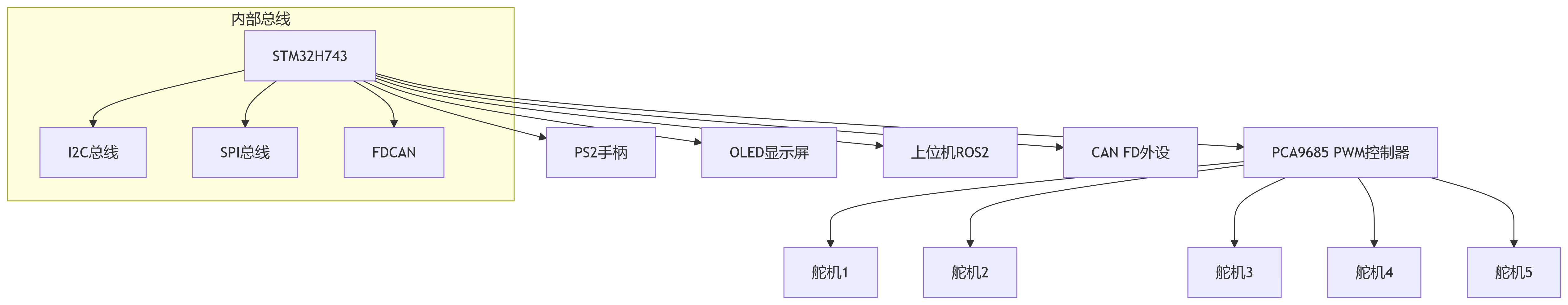

1.2 系统架构拓扑

二、软件分层架构设计

2.1 整体架构

text

├── 硬件抽象层 (HAL)
│   ├── STM32CubeMX配置
│   ├── 外设驱动（I2C/SPI/CAN）
├── 实时操作系统层 (FreeRTOS)
│   ├── 任务调度
│   ├── 内存管理
├── Micro-ROS中间件
│   ├── 传输层适配
│   ├── ROS2接口
├── 设备驱动层
│   ├── PCA9685驱动
│   ├── SSD1306驱动
│   ├── PS2手柄驱动
├── 应用层
│   ├── 舵机控制
│   ├── 手柄处理
│   ├── 姿态解算
│   ├── OLED显示

2.2 内存分配方案

区域	地址范围	大小	用途
Flash	0x08000000	1.5MB	固件存储
DTCM RAM	0x20000000	128KB	FreeRTOS内核
AXI SRAM	0x24000000	512KB	应用数据
SRAM4	0x38000000	64KB	Micro-ROS通信缓冲区

2.3 FreeRTOS任务配置

任务名称	优先级	栈大小	功能
MicroROS_Task	5	6KB	ROS2通信
ServoCtrl_Task	6	3KB	舵机PWM控制
PS2Handle_Task	4	2KB	手柄处理
Kinematics_Task	3	5KB	姿态解算
OLEDDisplay_Task	2	2KB	显示刷新
CANFD_Task	7	3KB	CAN通信

三、Micro-ROS与FreeRTOS适配实现

3.1 移植关键步骤

自定义传输层实现

// custom_transport.c

bool cubemx_transport_open(struct uxrCustomTransport* transport) {
    UART_HandleTypeDef* huart = (UART_HandleTypeDef*)transport->args;
    return HAL_UART_Init(huart) == HAL_OK;
}

bool cubemx_transport_write(struct uxrCustomTransport* transport,
                            const uint8_t* buf, size_t len,
                            uint8_t* errcode) {
    UART_HandleTypeDef* huart = (UART_HandleTypeDef*)transport->args;
    HAL_StatusTypeDef ret
