需求分析与建模（以数据流图为例）

需求分析与建模是软件开发、系统设计等领域的核心环节，其目的是明确系统需要实现的功能、处理的数据以及与外部的交互关系，为后续设计和开发提供清晰的依据。其中，数据流图（Data Flow Diagram，DFD） 是一种常用的建模工具，通过图形化方式直观展示系统中数据的流动、处理和存储过程。

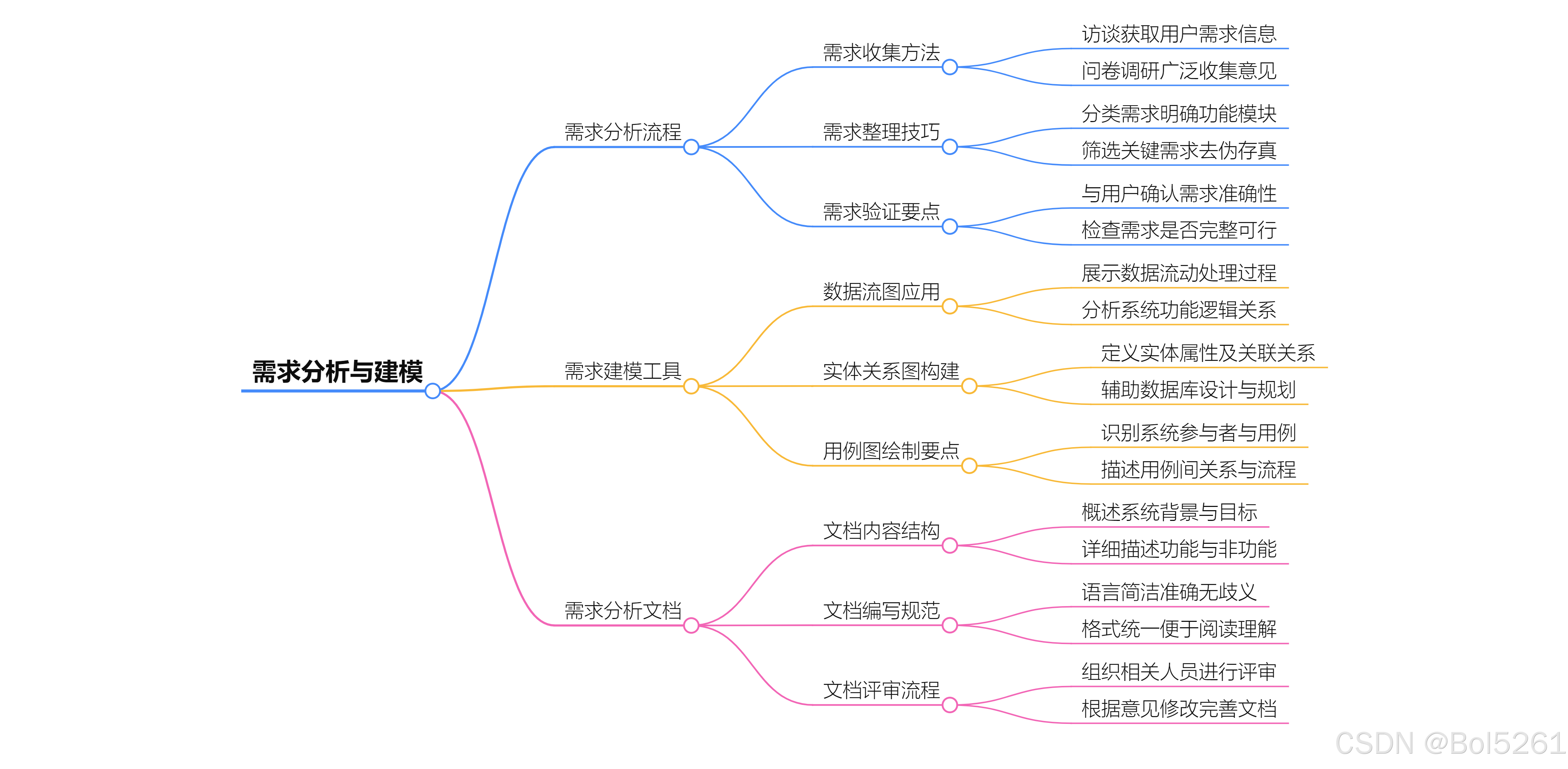

一、需求分析的核心目标与流程

需求分析是对用户需求的全面梳理和转化，核心目标是明确“系统做什么”，而非“怎么做”。其基本流程包括：

1. 需求收集：通过访谈、问卷、场景分析等方式，收集用户的功能需求、非功能需求（如性能、安全性）和约束条件。
2. 需求整理与分析：对收集的需求进行分类、筛选和优先级排序，去除模糊或矛盾的内容，形成结构化的需求文档（如《需求规格说明书》）。
3. 需求建模：使用建模工具（如数据流图、用例图、状态图等）将抽象需求转化为可视化模型，便于沟通和验证。
4. 需求验证：与用户、开发团队等 stakeholders 确认模型是否符合需求，确保一致性和完整性。

二、数据流图（DFD）的概念与作用

数据流图是一种基于“数据驱动”的建模工具，通过数据流、加工（处理）、数据存储和外部实体四个核心元素，展示系统中数据的流转过程。其作用包括：

• 直观呈现系统的逻辑功能，帮助团队理解数据如何被处理和传递；
• 明确系统与外部环境的边界（通过外部实体）；
• 为后续的数据库设计、模块划分提供依据。

三、数据流图的核心元素

1. 外部实体（External Entity）

   • 定义：系统之外与系统交互的人、组织或其他系统（如用户、第三方接口、硬件设备）。
   • 符号：通常用矩形表示。
   • 示例：电商系统中的“客户”“银行支付系统”。

2. 加工（Process）

   • 定义：对数据进行的操作或处理（如计算、筛选、转换），需明确输入数据和输出数据的关系。
   • 符号：用圆角矩形表示，内部标注处理名称（如“计算订单金额”“验证用户信息”），可编号（如 P1、P2）便于追溯。

3. 数据流（Data Flow）

   • 定义：数据在系统中的流动路径，由一组相关数据项组成（如“订单信息”“用户ID+密码”）。
   • 符号：用带箭头的直线表示，箭头方向为数据流动方向，可标注数据名称。
   • 注意：数据流必须连接两个元素（如外部实体→加工、加工→数据存储），不可孤立存在。

4. 数据存储（Data Store）

   • 定义：系统中存储数据的位置（如数据库表、文件），用于持久化或临时保存数据。
   • 符号：用平行线（或开口矩形）表示，标注存储名称（如“用户表”“订单记录”），可编号（如 D1、D2）。

四、数据流图的分层结构

为避免复杂系统的DFD过于混乱，通常采用分层设计，从宏观到微观逐步细化：

1. 顶层DFD（Context Diagram）

   • 最抽象的一层，仅包含一个核心加工（代表整个系统）、外部实体和主要数据流，展示系统与外部的整体交互。
   • 示例：电商系统的顶层DFD中，加工为“电商平台”，外部实体为“客户”“供应商”，数据流为“订单信息”“商品数据”。

2. 中间层DFD

   • 对顶层DFD的核心加工进行分解，将其拆分为多个子加工，展示更详细的处理步骤。
   • 例如：将“电商平台”拆分为“商品管理”“订单处理”“支付管理”等子加工。

3. 底层DFD

   • 进一步细化中间层的加工，直到每个加工的逻辑足够简单（可直接转化为代码模块），此时称为“原子加工”。

五、数据流图的绘制步骤

1. 确定系统边界：明确外部实体，区分系统内外的交互对象。
2. 绘制顶层DFD：用一个加工代表系统，连接外部实体和核心数据流。
3. 逐层分解加工：将顶层加工拆分为子加工，补充数据流和数据存储，形成中间层DFD；重复此过程直至底层。
4. 检查一致性：确保父层与子层的数据流匹配（子层输入/输出需与父层对应加工的输入/输出一致），避免数据“无中生有”或“凭空消失”。

六、数据流图的示例（简化的电商订单系统）

以“用户下单→支付→生成订单”流程为例，其分层DFD可简化如下：

• 顶层DFD：
  外部实体（客户、银行系统）→ 加工“订单处理系统” → 数据存储“订单库”；
  数据流：客户→“订单信息”→系统，系统→“支付请求”→银行，银行→“支付结果”→系统，系统→“订单数据”→订单库。

• 底层DFD（分解“订单处理系统”）：

  • 加工P1“验证商品库存”：输入“订单信息”，输出“库存状态”；
  • 加工P2“计算订单金额”：输入“订单信息+商品价格”，输出“订单金额”；
  • 加工P3“生成订单记录”：输入“订单金额+支付结果”，输出“订单数据”至“订单库”。

七、数据流图的局限性与补充工具

DFD虽直观展示数据流动，但无法表达以下内容，需结合其他工具补充：

• 时序关系：数据处理的先后顺序（需用状态图或活动图）；
• 用户交互细节：具体操作步骤（需用用例图或流程图）；
• 非功能需求：如响应时间、安全性（需在需求文档中单独说明）。

总结

需求分析是系统设计的基础，而数据流图作为需求建模的重要工具，通过清晰的图形化方式帮助团队梳理数据流转逻辑。在实际应用中，需结合分层设计确保复杂度可控，并与其他建模工具配合，形成完整的需求模型，为后续开发提供可靠指导。

需求分析与建模是软件工程中的关键环节，旨在清晰描述系统“做什么”而非“如何”。数据流图（DFD, Data Flow Diagram）是其中的核心工具之一，通过图形化方式展示数据如何在系统中流动、处理和存储。以下是分阶段的详细指南：

---

1. 需求分析阶段

目标

识别系统边界、功能需求、数据需求及外部交互。

步骤

1. 需求收集

   • 方法：访谈、问卷、用例分析、观察业务流程。
   • 输出：需求清单（如“用户注册需验证邮箱”）。

2. 需求分类

   • 功能需求：系统必须执行的操作（如“生成订单报表”）。
   • 非功能需求：性能、安全性（如“报表响应时间<2秒”）。

---

2. 数据流图（DFD）建模

核心概念

• 外部实体（External Entity）：系统外的参与者（如用户、银行系统）。
• 处理过程（Process）：对数据的操作（如“验证支付”）。
• 数据流（Data Flow）：数据传递路径（如“订单信息”）。
• 数据存储（Data Store）：持久化数据（如“用户数据库”）。

分层建模（自顶向下）

1. 上下文图（Context Diagram）

   • 展示系统与外部实体的交互，无内部细节。

2. Level 1 DFD

   • 分解上下文图中的系统为多个主要功能模块。
   • 示例：将“订餐系统”分解为“订单管理”、“支付处理”、“库存更新”。

3. Level 2+ DFD

   • 进一步细化复杂模块（如“支付处理”可分解为“验证卡信息”、“扣款”、“生成收据”）。

绘制规则

• 数据守恒：输入数据流必须足以产生输出数据流。
• 避免黑箱：每个处理过程需有明确的输入/输出。
• 编号规范：如1.0、1.1、1.2表示层级关系。

---

3. 验证与优化

• 一致性检查：确保所有数据流在上下层匹配。
• 与用例对齐：验证DFD覆盖所有用例场景（如“退货”是否涉及库存数据存储）。
• 工具支持：使用Visual Paradigm、Lucidchart或Draw.io绘制。

---

4. 案例：电商订单系统

上下文图

• 外部实体：顾客、支付网关、仓库。
• 数据流：订单、支付确认、发货通知。

Level 1 DFD分解

1. 订单处理：接收订单→验证库存→生成发货单。
2. 支付模块：接收付款→与支付网关交互→更新订单状态。
3. 库存管理：扣减库存→触发补货警报。

---

5. 常见错误与规避

• 错误：将控制流（如“用户点击按钮”）画入DFD。
  修正：DFD仅表示数据流，控制流属于流程图。
• 错误：数据存储直接相互交互（应通过处理过程）。
  修正：数据存储必须通过处理过程读写。

---

6. 扩展工具

• 数据字典：定义数据流/存储的详细结构（如“订单=用户ID+商品列表+总价”）。
• 决策表：补充复杂业务规则（如折扣计算逻辑）。
