<think>我们正在处理关于Halcon配置相机硬触发的问题。根据引用内容，特别是引用[1]和引用[3]，我们可以总结出以下步骤：
1. **打开相机**：使用`open_framegrabber`函数来连接相机。在这个函数中，有一个参数`ExternalTrigger`用于设置外部触发（即硬触发）。
2. **设置触发模式**：使用`set_framegrabber_param`函数将相机的触发模式（`TriggerMode`）设置为开启（`'On'`）。
3. **设置触发源**：同样使用`set_framegrabber_param`函数将触发源（`TriggerSource`）设置为硬件触发（例如`'Line0'`或`'Line1'`，具体取决于相机和接线）。
具体步骤：
### 1. 打开相机并设置外部触发
在打开相机时，需要指定`ExternalTrigger`参数。根据引用[3]中`open_framegrabber`函数的参数说明，我们可以这样设置：
```halcon
open_framegrabber('Name', 1, 1, 0, 0, 0, 0, 'default', -1, 'default', -1, 'default', 'enable', 'default', -1, -1, AcqHandle)
```
注意：这里的`'enable'`就是对应`ExternalTrigger`参数，表示启用外部触发。具体参数值可能需要根据相机型号调整，有些相机可能需要设置为`'true'`或`'1'`，但通常`'enable'`是常见值。
### 2. 设置触发模式为开启
打开相机后，使用`set_framegrabber_param`设置触发模式为开启：
```halcon
set_framegrabber_param(AcqHandle, 'TriggerMode', 'On')
```
### 3. 设置触发源为硬件线路
然后设置触发源为硬件触发线路，例如使用相机的Line0作为触发输入：
```halcon
set_framegrabber_param(AcqHandle, 'TriggerSource', 'Line0')
```
注意：触发源的具体字符串取决于相机，常见的有`'Line0'`、`'Line1'`等，也可能有`'Hardware'`或`'External'`，需要参考相机手册。
### 4. 抓取图像
在硬触发模式下，当外部触发信号到达时，相机才会采集一帧图像。因此，在触发信号到来之前，执行`grab_image`或`grab_image_async`会等待直到触发信号到来并完成采集。
```halcon
grab_image(Image, AcqHandle)
```
### 注意事项
- 不同相机厂商（如Basler、LMI等）可能有不同的参数名称和可用值，请参考相机对应的接口文档。
- 对于某些相机，可能还需要设置触发激活方式（上升沿、下降沿等），例如：
```halcon
set_framegrabber_param(AcqHandle, 'TriggerActivation', 'RisingEdge')
```
### 示例代码
以下是一个完整的示例代码（以Basler相机为例）：
```halcon
dev_update_off()
dev_close_window()
* 打开相机，启用外部触发
open_framegrabber('Basler', 1, 1, 0, 0, 0, 0, 'default', -1, 'default', -1, 'default', 'enable', 'default', -1, -1, AcqHandle)
* 设置触发模式为On
set_framegrabber_param(AcqHandle, 'TriggerMode', 'On')
* 设置触发源为硬件线路Line1
set_framegrabber_param(AcqHandle, 'TriggerSource', 'Line1')
* 设置触发激活方式为上升沿
set_framegrabber_param(AcqHandle, 'TriggerActivation', 'RisingEdge')
* 开始抓取
grab_image_start(AcqHandle, -1)
* 等待并获取图像
grab_image_async(Image, AcqHandle, -1)
* 显示图像
dev_open_window_fit_image(Image, 0, 0, -1, -1, WindowHandle)
dev_display(Image)
* 关闭相机
close_framegrabber(AcqHandle)
```
### 引用说明
[^1]: 引用自Basler相机外部触发设置的示例，说明设置触发模式和触发源的方法。
[^3]: 引用自Halcon直连相机的函数说明，其中提到了`ExternalTrigger`参数。
§§相关问题§§
1. 如何验证Halcon中相机硬触发是否配置成功？
2. 在硬触发模式下，如何实现连续采集多张图像？
3. 不同品牌相机（如Basler、LMI）在Halcon中配置硬触发有何差异？</think>### Halcon配置相机硬触发的步骤
在Halcon中配置相机硬触发需通过以下步骤实现，核心是`open_framegrabber`和`set_framegrabber_param`函数：
#### 1. **打开相机时启用硬触发**
在初始化相机时，通过`open_framegrabber`的`ExternalTrigger`参数启用外部触发：
```halcon
open_framegrabber('GigEVision2', 1, 1, 0, 0, 0, 0, 'default', -1, 'default', -1, 'default', 'enable', 'default', 'default', -1, -1, AcqHandle)
```
- `'enable'`：关键参数，启用外部硬触发模式[^3]
#### 2. **设置触发源为硬件线路**
通过`set_framegrabber_param`指定硬件触发线路（如Line0）：
```halcon
set_framegrabber_param(AcqHandle, 'TriggerSource', 'Line0')
```
- `'Line0'`：表示使用相机的物理触发接口0[^1]
#### 3. **配置触发模式**
激活硬触发并设置触发条件（如上升沿触发）：
```halcon
set_framegrabber_param(AcqHandle, 'TriggerMode', 'On') // 开启触发模式
set_framegrabber_param(AcqHandle, 'TriggerActivation', 'RisingEdge') // 上升沿触发[^1]
```
#### 4. **抓取图像**
使用异步抓取等待硬件信号：
```halcon
grab_image_start(AcqHandle, -1) // 准备接收触发信号
grab_image_async(Image, AcqHandle, -1) // 等待硬件触发信号后捕获图像
```
---
### **关键注意事项**
1. **相机兼容性**
不同品牌（如Basler/LMI）参数名称可能不同，需查阅对应SDK文档[^2]
2. **硬件接线**
确保相机触发线路正确连接PLC/传感器等信号源
3. **触发延迟**
工业场景需测试信号到图像捕获的延迟，必要时调整`grab_image_async`超时参数
> 示例完整代码：
> ```halcon
> dev_open_framegrabber('GigEVision2', 1, 1, 0, 0, 0, 0, 'default', -1, 'default', -1, 'default', 'enable', 'default', 'default', -1, -1, AcqHandle)
> set_framegrabber_param(AcqHandle, 'TriggerSource', 'Line1')
> set_framegrabber_param(AcqHandle, 'TriggerMode', 'On')
> while (true)
> grab_image_async(Image, AcqHandle, -1)
> * 处理图像...
> endwhile
> ```

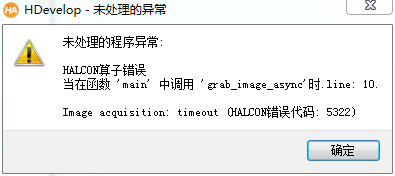

HALCON为多种图像采集设备提供接口，支持众多相机。使用Halcon图像助手外触发采集图像时，若短时间未采集到图像会报错，这是采集超时所致。Halcon有“grab_timeout”参数设置超时，默认5000毫秒，可设为 -1 取消超时，避免报错。
