Allegro如何快速修改差分对的线宽和线距？

最新推荐文章于 2025-05-10 16:04:03 发布
最新推荐文章于 2025-05-10 16:04:03 发布
阅读量982 收藏 2
点赞数 1
分类专栏： Allegro进阶设计技巧 文章标签： 硬件工程 pcb工艺 智能手机 嵌入式硬件
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/bhxc809751502/article/details/145759840
版权

在用Allegro进行PCB时，因为设计原因，有时候需要修改差分对的线宽和线距。

使用下面这个方法，可以快速修改差分对网络的线宽线距，而不需要对差分对重新走线，大大的提高了设计效率。

具体操作步骤如下：

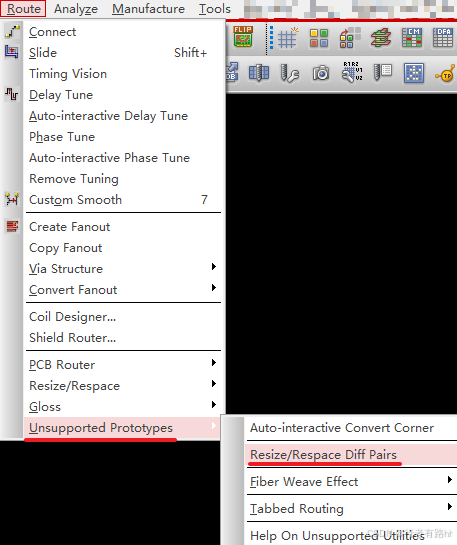

1、选择菜单栏Route（走线）

选择Unsupported Prototypes→Resize/Respace Diff Pairs

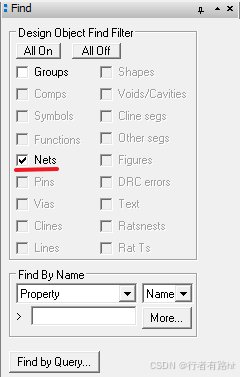

2、在Find选项卡只选择Nets

3、鼠标框选需要更改线宽线距的差分对网络，如下图
