Allegro规则设计

阿里狗规则设计

一、线宽规则设置

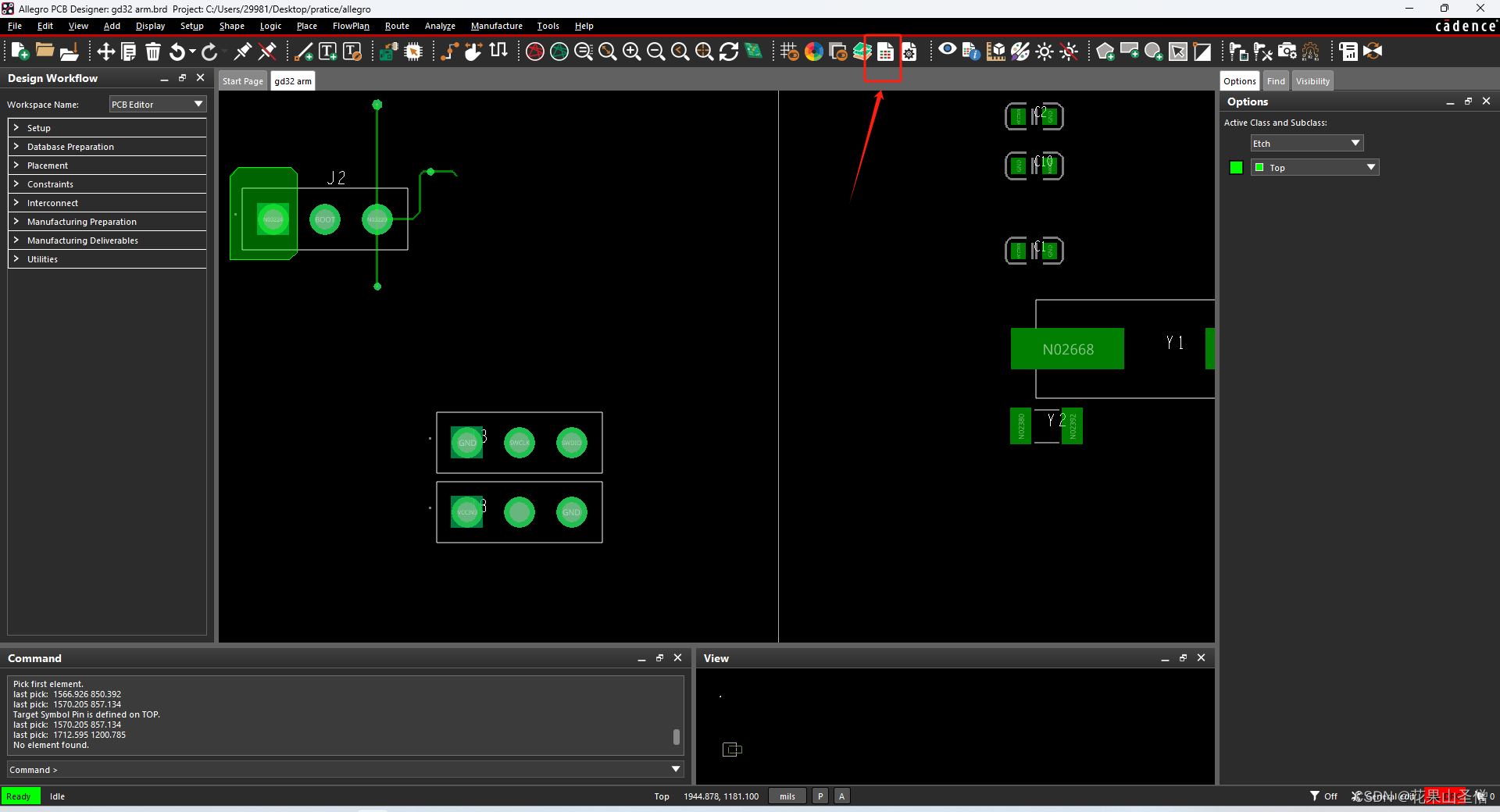

点击规则设计图标进入规则设计页面

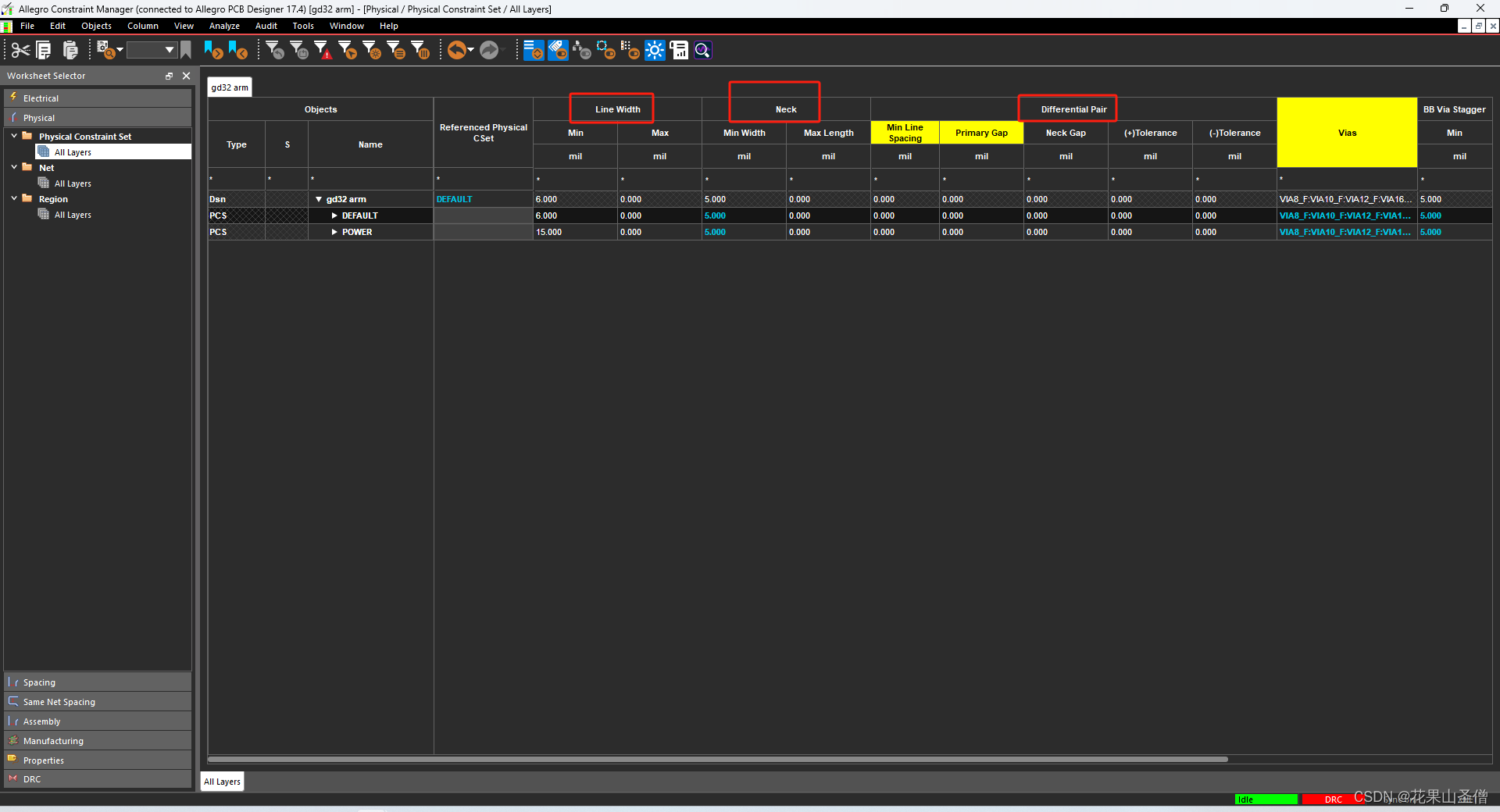

Line Width——单端线宽
Neck——有些地方默认线宽走不出，如BGA之类的封装走线，可以使用Neck Mode（正常走线时右键可以选择）走线，Neck可以设置最小线宽和最大线长。
Differential Pair——差分线规则设置，一般设置Primary Gap线距和前面的Line Width线宽，Min Line Spacing是用来摆脱最小线距规则，当设置的最小线距比差分线线距大时，设置这个Min Line Spacing就行，同样的Neck Gap是在Neck Mode下的线距。

可以在表格内右键创建新的线类

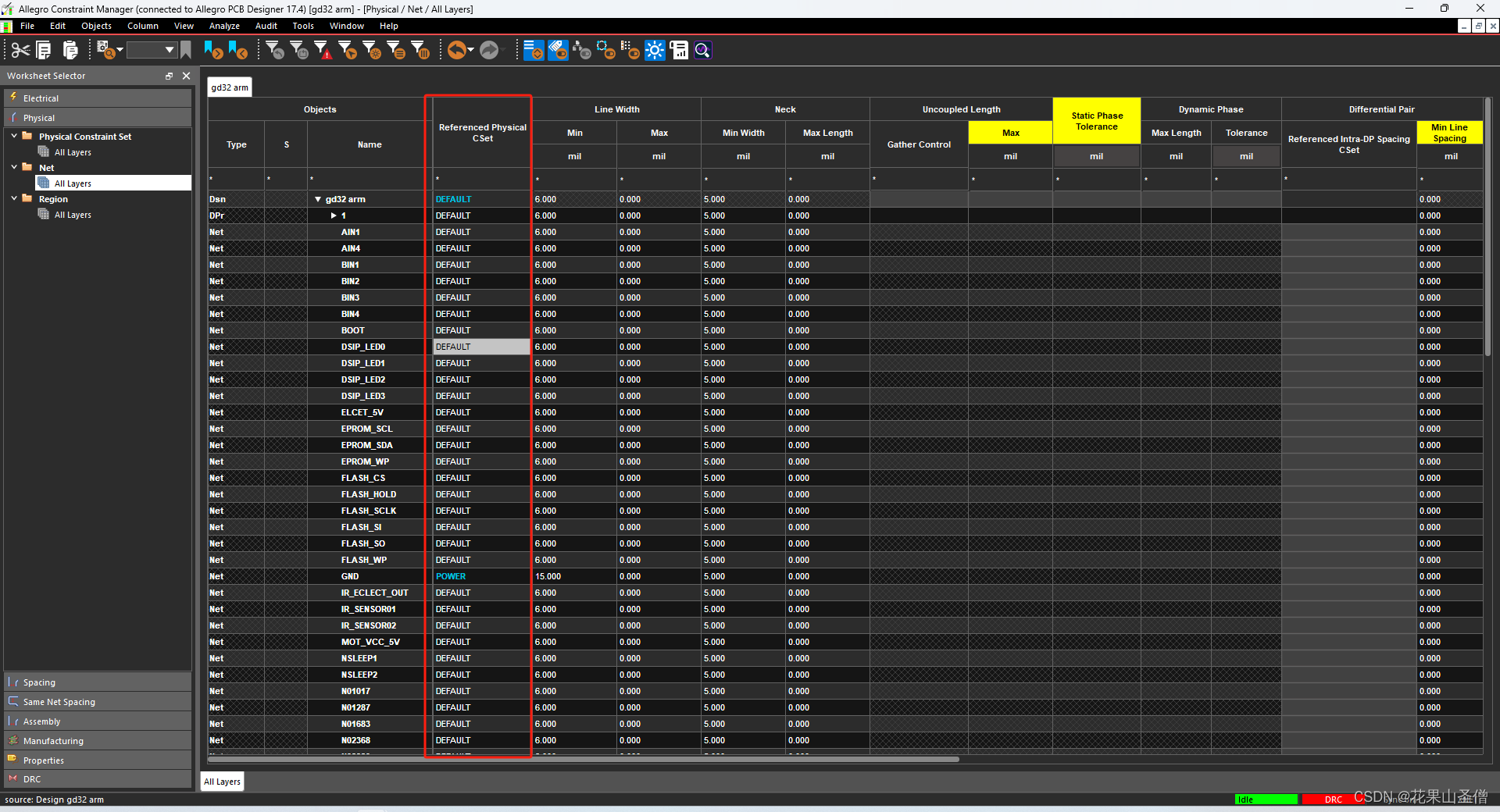

设置好线的规则后需要在Net下的All Layers驱动每一根网络

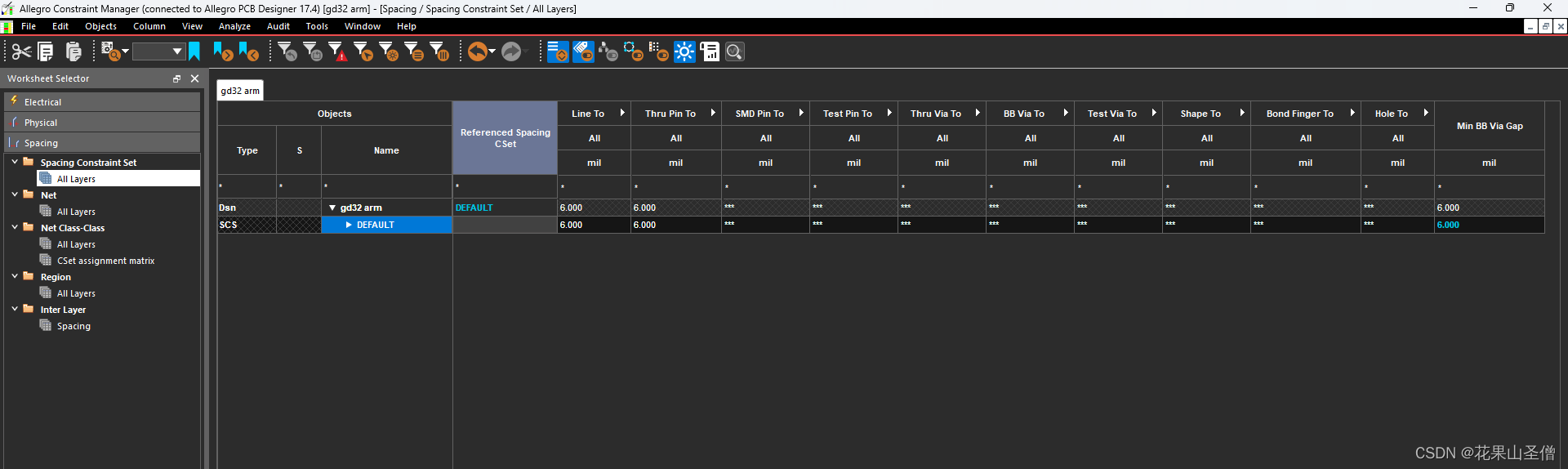

二、线距规则设置

可以右键DEFAULT选择最后一个选项，输入值修改所有空格，再逐一对特殊的间距进行修改，要给特殊网络设计独立的规则，同样可以右键新建新的规则选项，再给相应网络驱动。
