CAM350如何删除铺铜？

已于 2025-04-03 14:30:29 修改
阅读量886 收藏 3
点赞数 10
分类专栏： CAM350 文章标签： 硬件工程 pcb工艺
于 2024-07-02 09:40:50 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/bhxc809751502/article/details/140117454
版权

CAM350删除铺铜？

1、选择菜单栏Add

2、选择Polygon Void→Line...

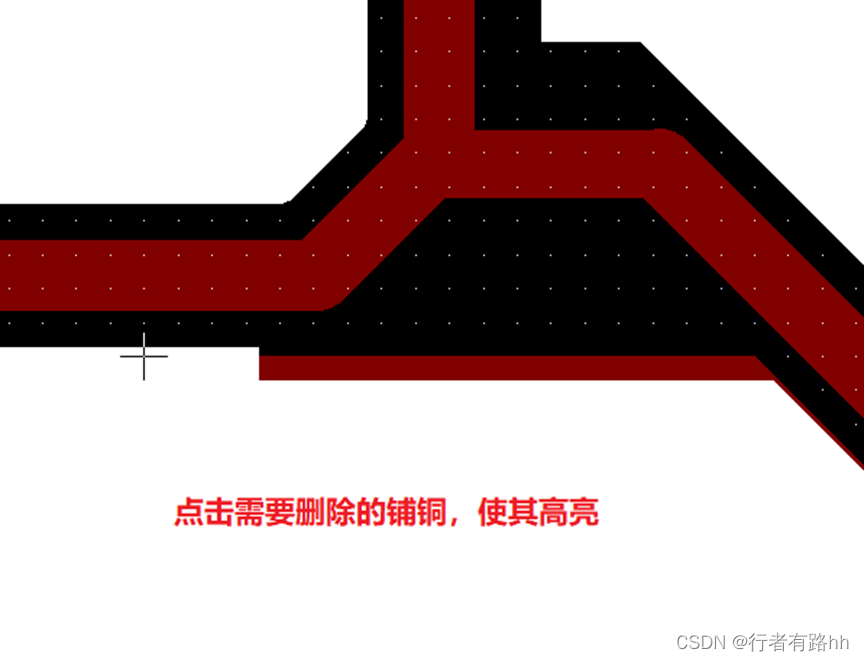

3、然点击需要操作的铜箔，使其高亮

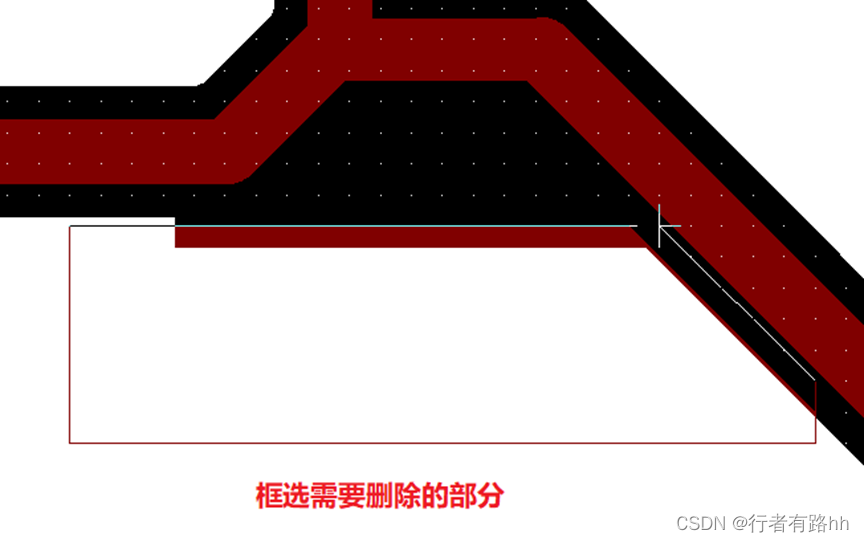

4、用鼠标框选需要删除的部分，然后右击
