保姆级教程 | MS构建三层石墨后转成LAMMPS的data文件

背景

由于课题需要，现构建三层石墨模型（首先需要查阅文献，了解多层石墨的层数和排布方式及层间距。这里已知：常用3~5层，需要ABA的结构排布，层间距3.35~3.4A），构建过程粗略记录如下：

步骤

构建矩形单层石墨烯

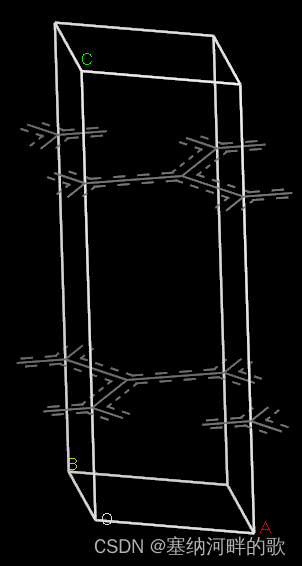

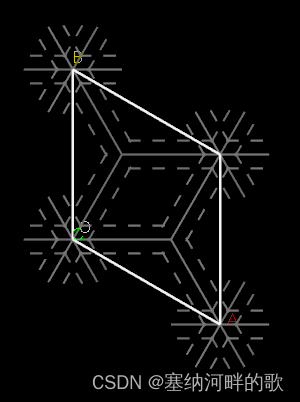

1. 导入石墨烯结构：双击打开MS-创建新项目-右键项目名：

Import -> Structures -> ceramics -> graphite.msi

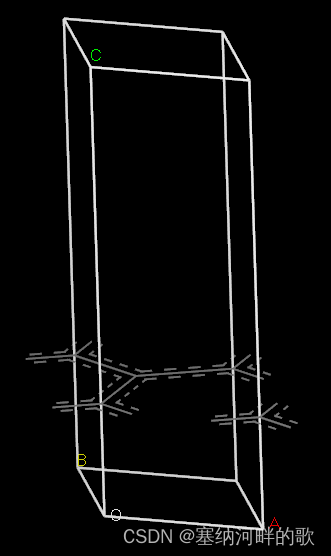

2. 降低对称性，删掉一层C原子层：

Build -> Symmetry -> Make P1

    👉

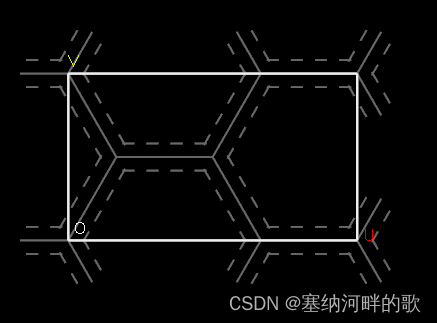

3. 切面：

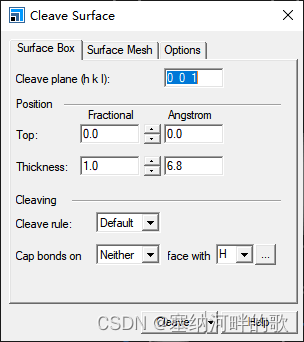

Build -> Surfaces -> Cleave Surface

Surface Box - Cleave plane: 001

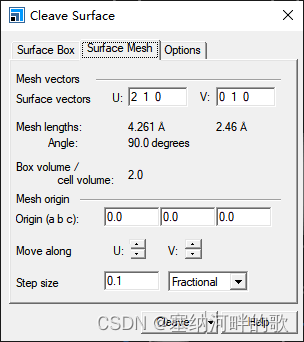

Surface Mesh - Surface vectors - U: 210

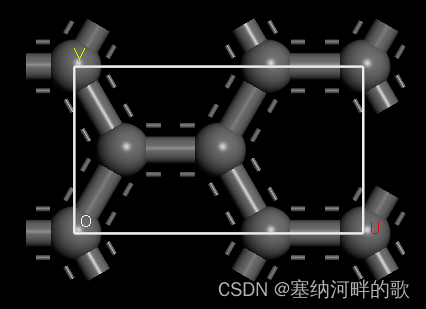

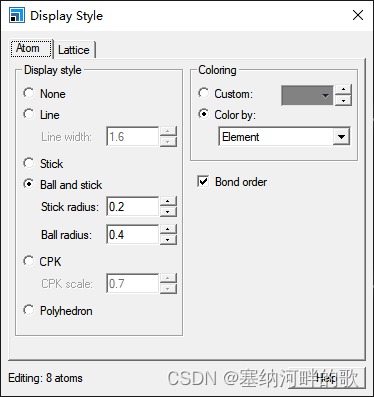

4. 改变显示模式：

右键 -> Display Style -> 球棍模型

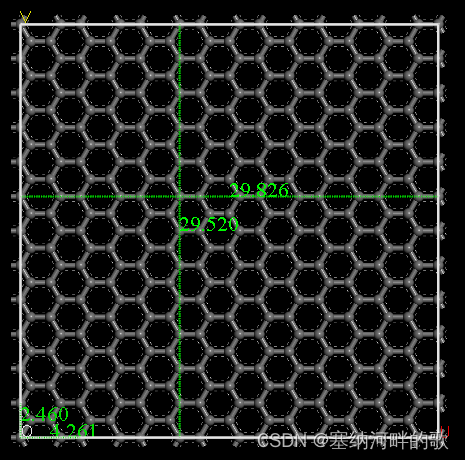

5. 建立超胞：

Build -> Symmetry -> Supercell

Supercell range A=7, B=12 (363 C atoms)

6. 构建真空层，消除垂直方向的相互作用：

Build -> Crystals -> Build Vacuum Slab

Vacuum orientation： C

Vacuum thickness: 20 Å

7. 将原子层
