串口通信（基于51单片机）

师从江科大

串口介绍

1、串口可以实现两个设备的相互通信。

2、单片机的串口可以使单片机与单片机，单片机与电脑，单片机与多种模块相互通信

3、单片机内部自带UART（通用异步收发器），可实现单片机的串口通信

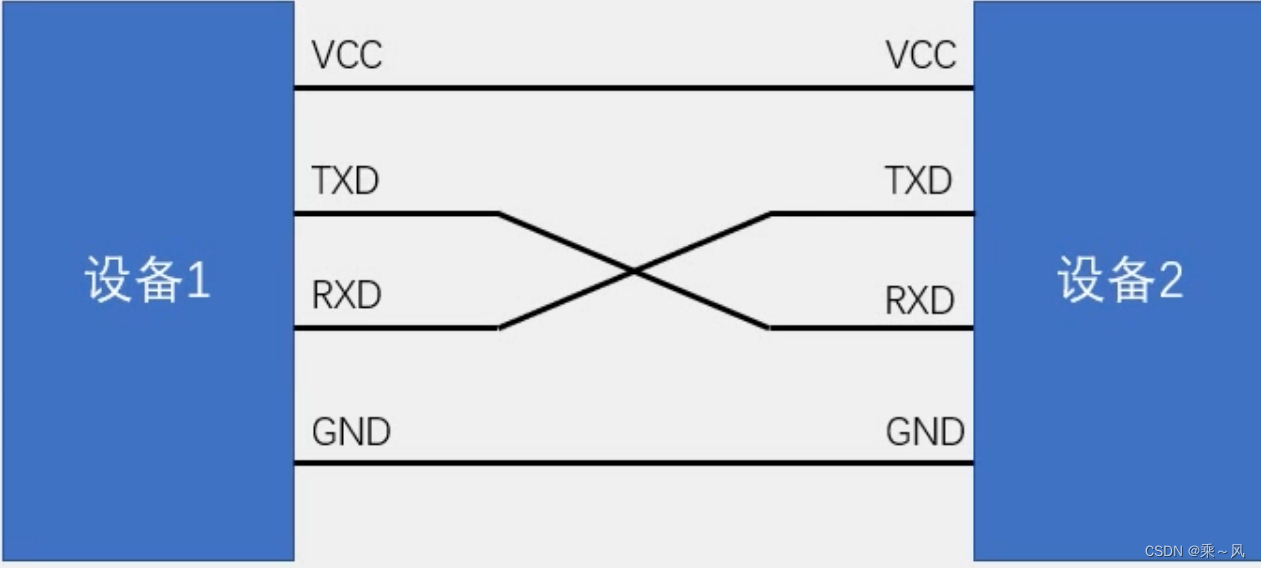

硬件电路

1、简单的双向串口通信有两根通信线（发送端TXD和接收端RXD）

2、TXD和RXD要交叉连接

3、当只需要单向的数据传输时，可以只接一根通信线

3、当电平标准不一致时，需要加电平转化芯片

注：TXD和RXD的英文全称分别是：

• TXD: Transmit Data，发送数据
• RXD: Receive Data，接收数据

电平标准

电平标准是数据1和数据0的表达方式，串口常用的电平标准有如下三种：

TTL电平：+5V表示1，0V表示0

RS232电平：-3~-15表示1，+3~+15V表示0

RS485电平：两线压差+2~+6V表示1，-2~-6V表示0（差分信号）（传输信号最稳定）

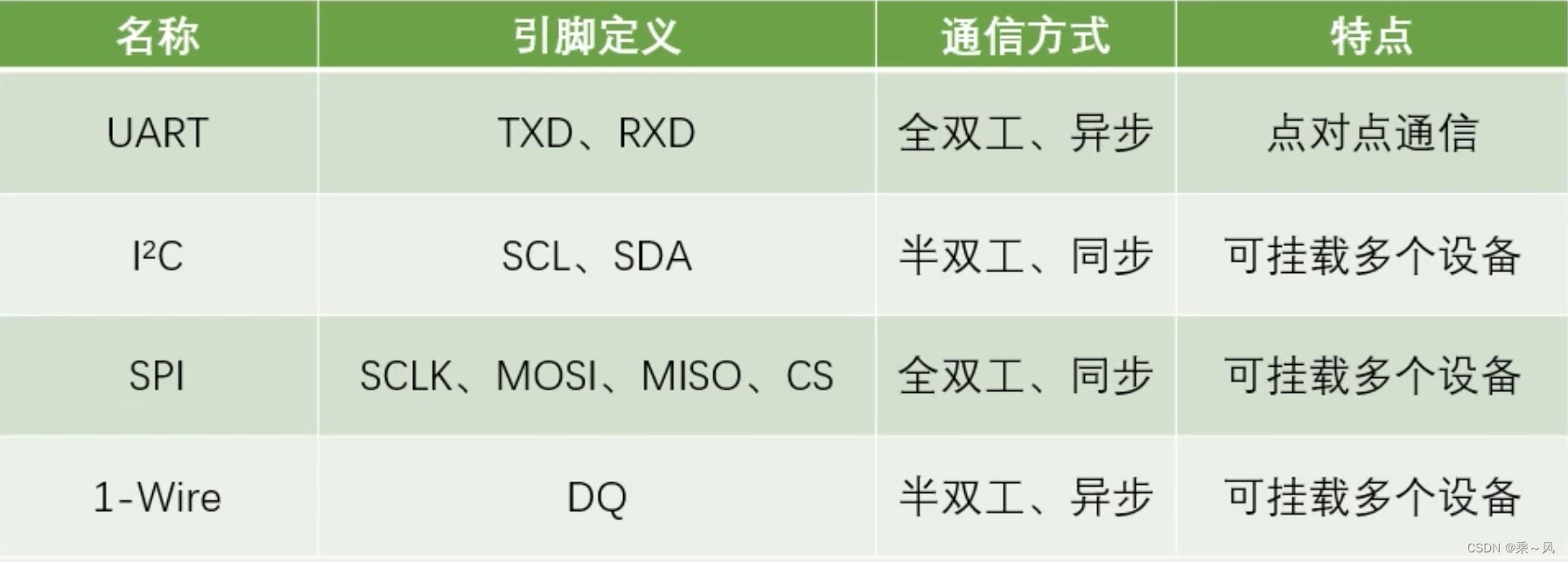

常见通信接口比较

补充

全双工：通信双方可以在同一时刻互相传输数据

半双工：通信双方可以互相传输数据，但必须分时复用一根数据线

单工：通信只能有一方发送到另一方，不能反向传输

总线：连接各个设备的数据传输线路

同步：在同步模式下，调用方发起一个操作后会等待该操作完成并返回结果后才继续执行后续代码。

异步：异步操作则允许调用方发起请求后立即返回，无需等待响应。一旦发起请求，调用方可以继续执行其他任务，不会被阻塞。

串口模式图</
