师从江科大

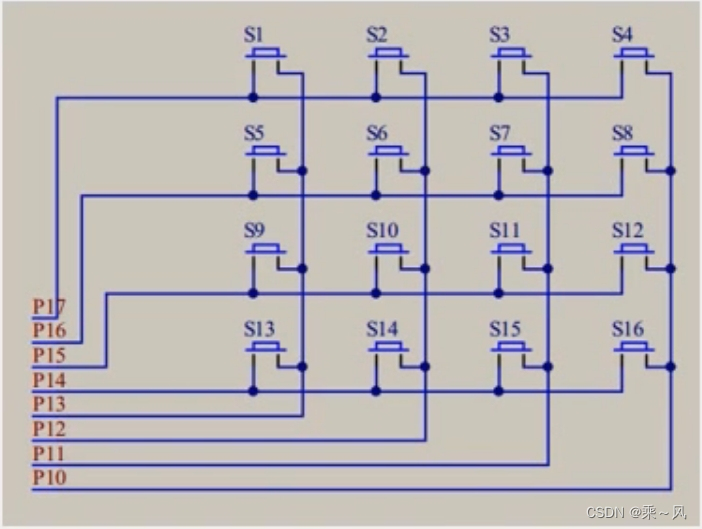

矩阵键盘介绍

在键盘中按键数量较多时，为减少I/O口的占用，通常将按键排列成矩阵形式。采用逐行或逐列的“扫描”，就可以读出任何位置按键的状态。

矩阵键盘扫描方法

在电子电路设计中，尤其是在键盘或矩阵按键的处理上，行扫描和列扫描是两种常见的检测按键状态的方法，尤其是对于多按键系统（如矩阵键盘）。

按行扫描（Row Scanning）：在矩阵键盘中，按键被排列成行和列的形式。按行扫描是指将键盘的行线设置为输入，而列线设置为输出，并逐行地给每一行线赋予高电平（使能），同时检测所有列线的电平状态。如果某一列线检测到低电平，则表示该列与当前激活行相交的按键被按下。然后继续切换下一行线为高电平，重复检测过程，直到所有行都检查完毕。
按列扫描（Column Scanning）：与此相反，在按列扫描方式下，列线设置为输入，行线设置为输出。此时，逐列地给每一列线赋予低电平（拉低），同时读取所有行线的电平状态。若某一行为低电平，则表示该行与当前激活列相交的按键被按下。同样地，持续对剩余列进行同样的操作，直至完成所有列的扫描。

准双向口

准双向口（Quasi-bidirectional Port）是指在数字电路和微控制器中，具有输入和输出功能，但其输入和输出操作不能同时进行的I/O端口。这类端口通常设计为能够通过软件配置实现数据输入或数据输出。

矩阵键盘代码

main.c

#include <REGX52.H>
#include "Delay.h"
#include "LCD1602.h"
#include "MatrixKey.h"

unsigned char KeyNum;

void main()
{
		LCD_Init();
		LCD_ShowString(1,1,"MatrixKey:");
		while(1)
		{
			KeyNum=MatrixKey();
			if(KeyNum)
			{
					LCD_ShowNum(2,1,KeyNum,2);
			}
		}
}

Delay.c


void Delay(unsigned int xms)	//@12.000MHz
{
	unsigned char data i, j;
	while(xms--)
	{
			i = 2;
		j = 239;
		do
		{
			while (--j);
		} while (--i);
	}

}

Delay.h

#ifndef __DELAY_H__
#define __DELAY_H__

void Delay(unsigned int xms);	//@12.000MHz;

#endif

LCD1602.c

#include <REGX52.H>

//引脚配置：
sbit LCD_RS=P2^6;
sbit LCD_RW=P2^5;
sbit LCD_EN=P2^7;
#define LCD_DataPort P0

//函数定义：
/**
  * @brief  LCD1602延时函数，12MHz调用可延时1ms
  * &
