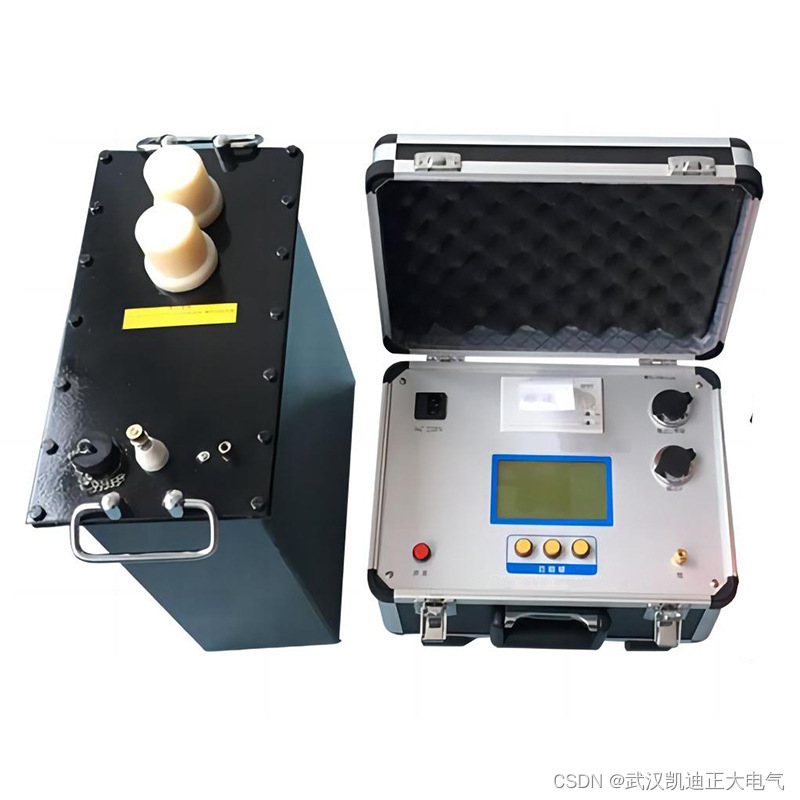

KDZD电缆交流耐压试验测试仪

一、产品概述

       本产品接合了数字变频技术，采用微机控制，升压、降压、测量、保护自动化。由于电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、且能显示输出波形、打印试验报告。

       本产品设计指标符合《电力设备专用测试仪器通用技术条件，第4部分：超低频高压发生器通用技术条件》电力行业标准，使用十分方便。





 二、产品特点

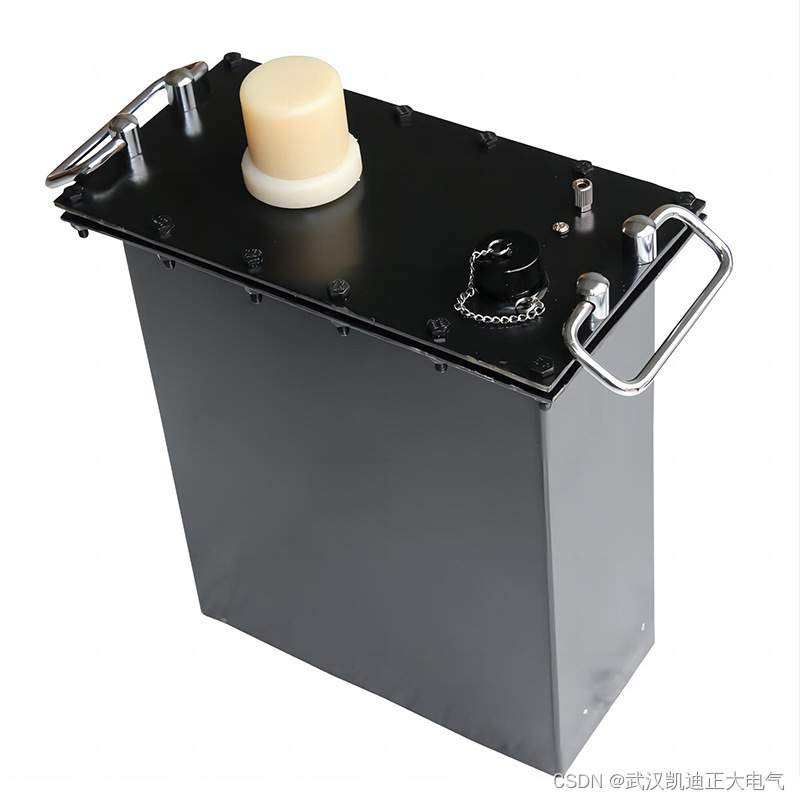

1.额定电压小于或等于50kV的超低频采用单联结构（一台升压器）；大于50kV的超低频采用串联结构（两台升压器串联），使整体重量大大减轻，带载能力增强，而且两台升压器可单独作低电压等级的超低频使用。

2.电流、电压、波形数据均直接从高压侧采样获得，所以数据准确

3.具有过压保护功能，当输出超过所设定的限压值时，仪器将停机保护，动作时间小于20ms。

4.具有过流保护功能：设计为高低压双重保护，高压侧可按设定值进行停机保护；低压侧的电流超过额定电流时将进行停机保护，动作时间都小于20ms。

5.高压输出保护电阻设计在升压体内，所以外面不需另接保护电阻。

6.由于采用了高低压闭环负反馈控制电路，所以输出无容升效应。

三、技术参数

1. 输出额定电压：

 2.输出频率： 0.1Hz、0.05Hz、0.02Hz

3.带载能力： 0.1Hz   1.1μF；0.05Hz 2.2μF；0.02Hz 5.5μF

4.测量精度： 3%

5.电压正，负峰值误差：≤3％

6.电压波形失真度：≤5％

7.使用条件：户内、户外；温度：-10℃∽+40℃；湿度：≤85％RH

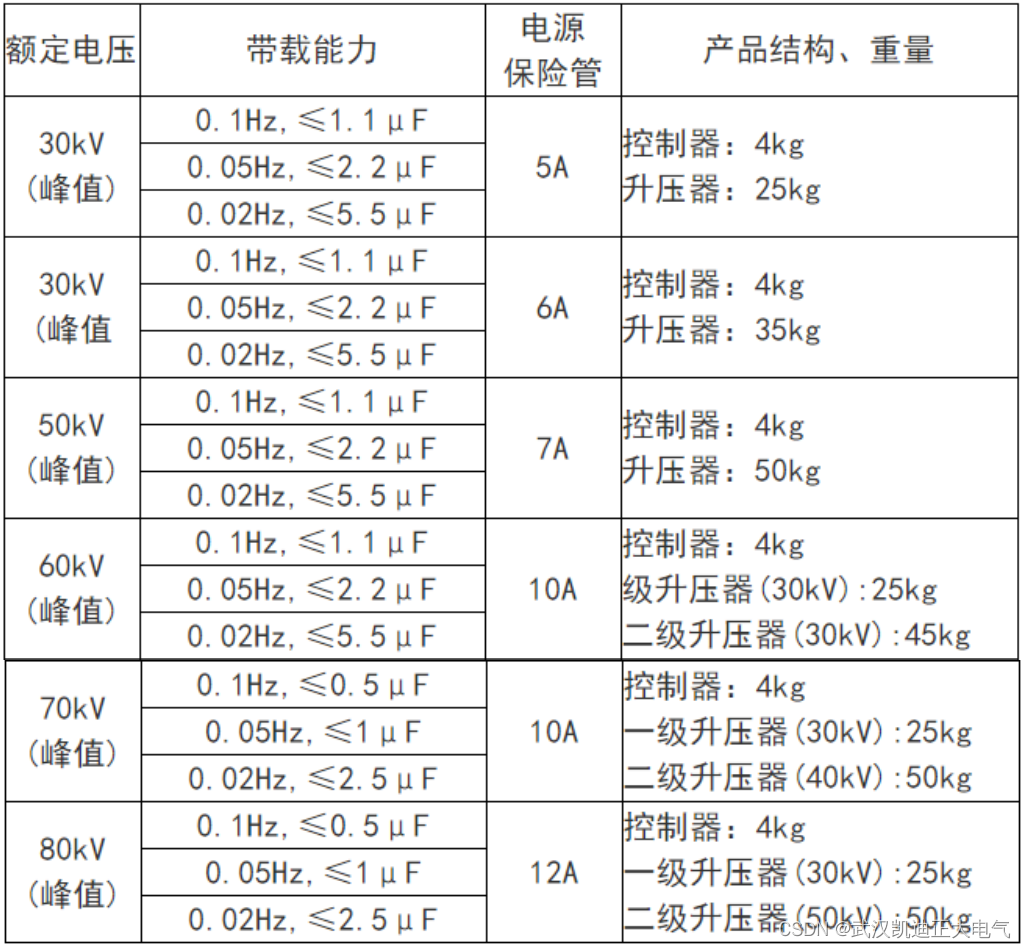

8.电源保险管：参见表1

9.电源：频率50Hz，电压220V±5%。
