KDZD绝缘油介质损耗电阻率测试仪参数

一、概述

       测试仪依据GB/T5654-2007《液体绝缘材料相对电容率、介质损耗因数和直流电阻率的测量》设计制造。用于绝缘油等液体绝缘介质的介质损耗因数和直流电阻率的测量。

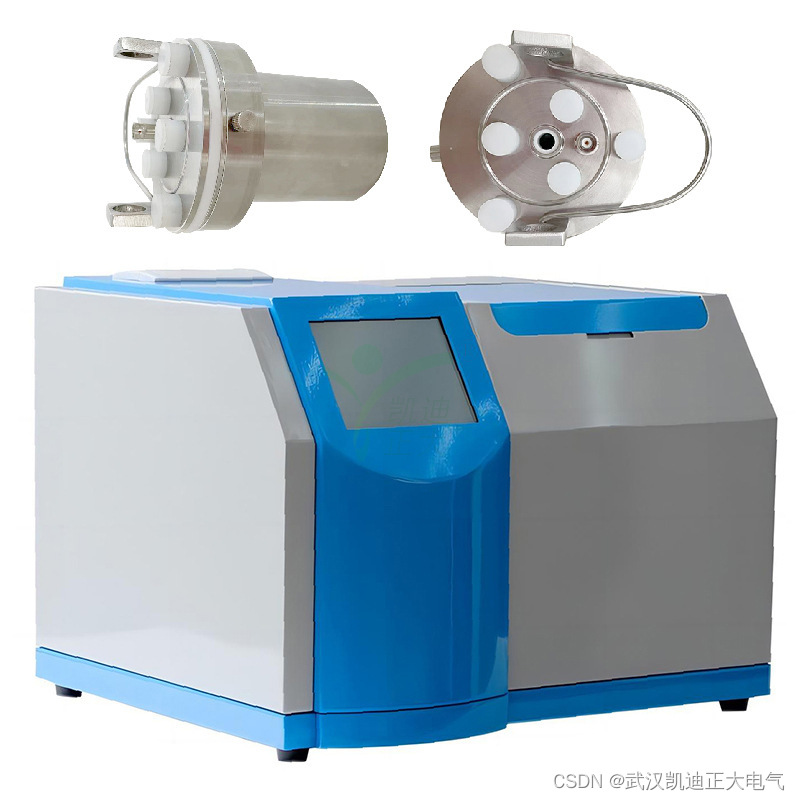

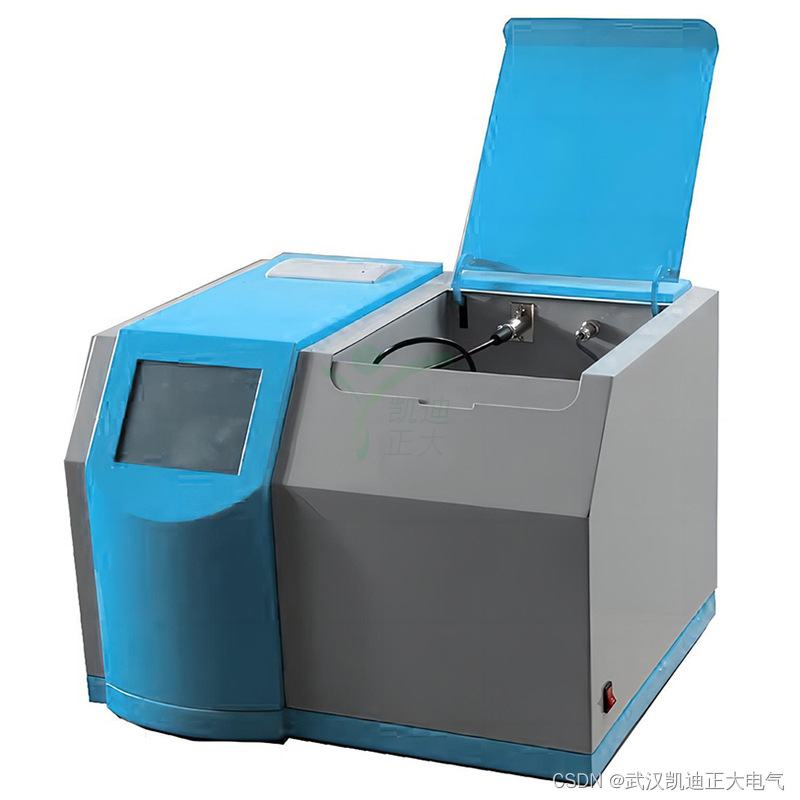

       一体化结构。内部集成了介损油杯、温控仪、温度传感器、介损测试电桥、交流试验电源、标准电容器、高阻计、直流高压源等主要部件。

       内部采用数字技术，智能自动化测量，配备了大屏幕5.7寸TFT纯彩液晶触控显示器，中文菜单，测试结果可以自动存储并打印输出，操作人员不需专业培训就能熟练使用。









二、主要技术指标

电源电压： AC 220V±10%
电源频率： 50Hz/60Hz ±1%

测量范围：
电容量：5pF～200pF
相对电容率：1.000～30.000
介质损耗因数：0.00001～100
直流电阻率：2.5 MΩm～20 TΩm

测量精度：
相对电容率： ±（1～10）%读数
介质损耗因数：±(5%读数±0.0002)
直流电阻率：±10%读数

分辨率：
电容量 ：0.01pF
相对电容率：0.001
介质损耗因数：0.00001

测温范围：40～120℃
温度测量误差： ±0.5℃
交流实验电压： 200～2200V 连续可调，频率50Hz
直流试验电压： 0～500V 连续可调
功 耗： 500W

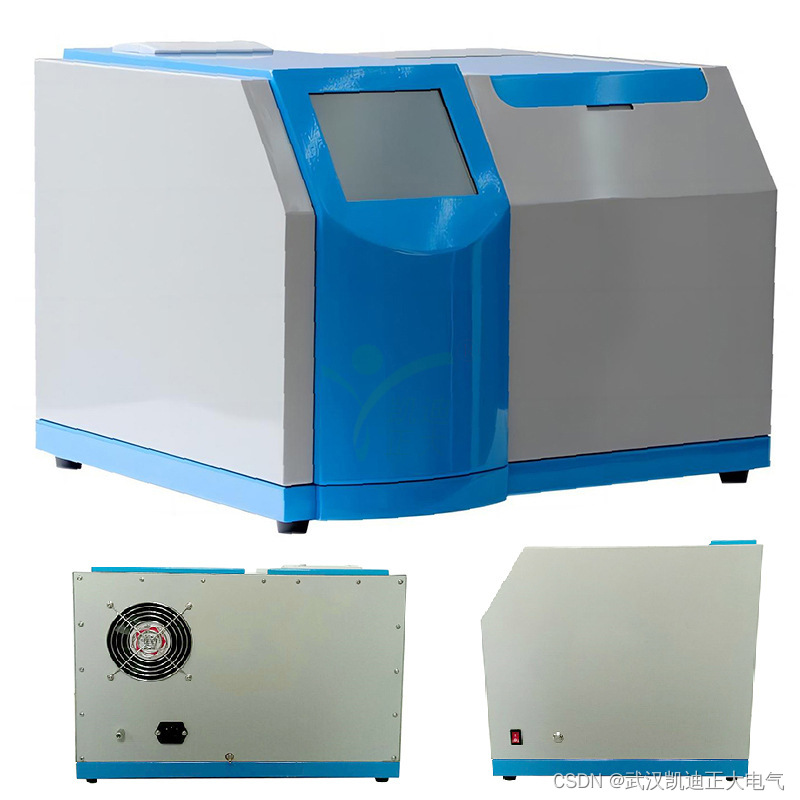

外型尺寸：460mm× 370mm×330mm
总重量：25Kg

使用条件：
环境温度：0℃～40℃
相对湿度：<75%
