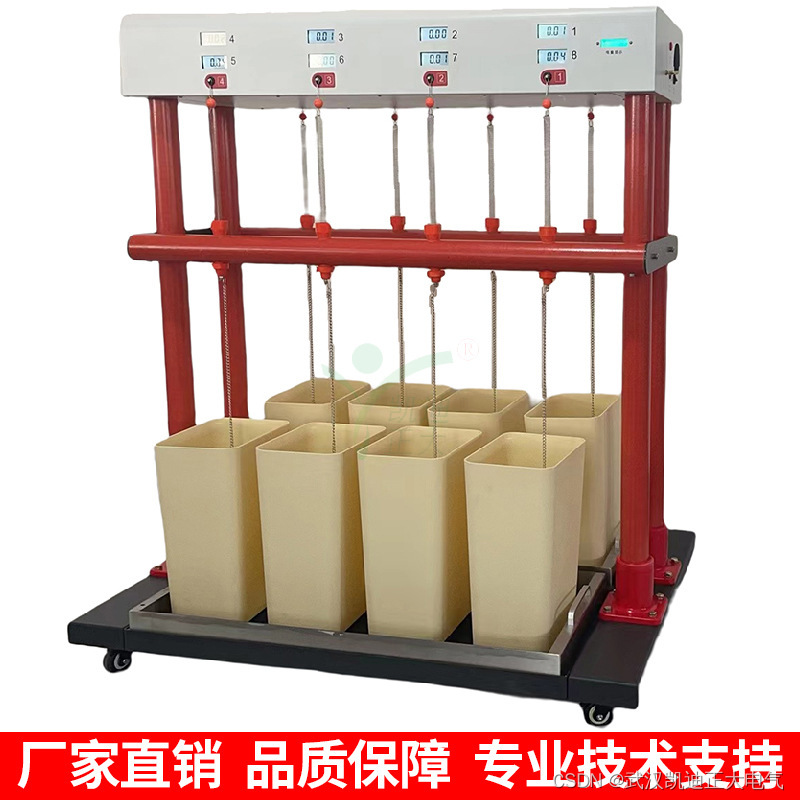

KDZD自动脱扣型绝缘靴（手套）耐压试验装置支架

一、概述

KDZD自动脱扣型绝缘靴（手套）耐压试验装置支架是根据《DLT 976-2017 带电作业工具、装置和设备预防性试验规程》、《DLT 1476-2015电力安全工器具预防性试验规程》、《GBT 17622-2008带电作业用绝缘手套》、《CB21148 2020足部防护 安全鞋》等相关规程中关于工频耐压的要求基础上研发而成。可以按要求对绝缘鞋、绝缘手套等安全工器具进行智能化绝缘耐压试验，绝缘靴及绝缘手套耐试验周期为半年，试验过程中不允许击穿，同时绝缘靴绝缘绝缘手套泄漏电流不大于限定值。产品适用于电力相关行业。

二、被试品测量范围

绝缘鞋、绝缘手套交流耐压试验。

三、主要技术指标

支架工作电源：DC 12V锂电池供电
额定电压：50kV
最大量程：30.0mA
泄漏电流测量误差：±1% +3个字
泄漏电流分辨率：0.01mA
环境温度：-10℃-40℃
湿度：≤90%RH，不结露、仪器不闪烁
试验支架外型尺寸：850mm×800mm×110mm
试验支架重量：20（kg）

四、功能特点

1.仪器可以同时进行8只绝缘靴或绝缘手套的试验，并测量每只试品的泄漏电流。
2.绝缘鞋内部衬里为织物，试验采用的是里面放置小钢珠的干式试验方法，摆脱了传统的往鞋子里灌水做试验，试验完毕后衬里不易晒干的做法。
3.本耐压支架泄露电流采样、脱扣机构采用锂电池供电，锂电池电量采用电量百分比显示。
4.高低压分离，8路的泄漏电流采用高亮的LED显示模块显示。
5.每路试品均具有分断机构，当其中一路击穿时或超过设定泄漏电流值时，该路试品将自动脱离试验，不影响其它试品进行试验。
6.支架的分断电流可通过按键进行设置。
7.绝缘靴试验具有专用不锈钢接地托盘，绝缘手套试验具有专用不锈钢容器，便于操作。
