KDHG-A变频互感器综合测试仪

一、概述

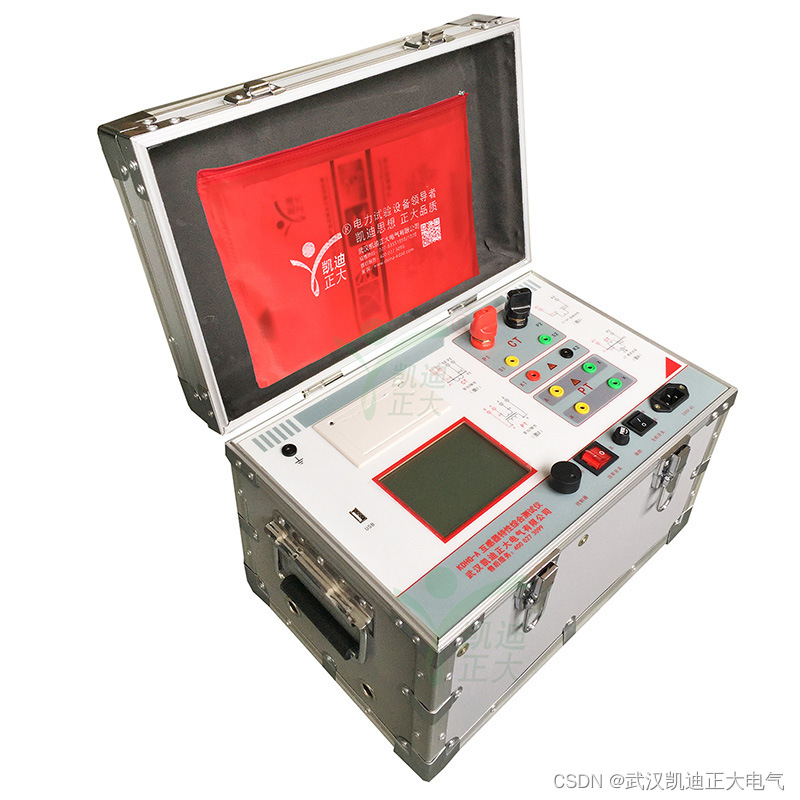

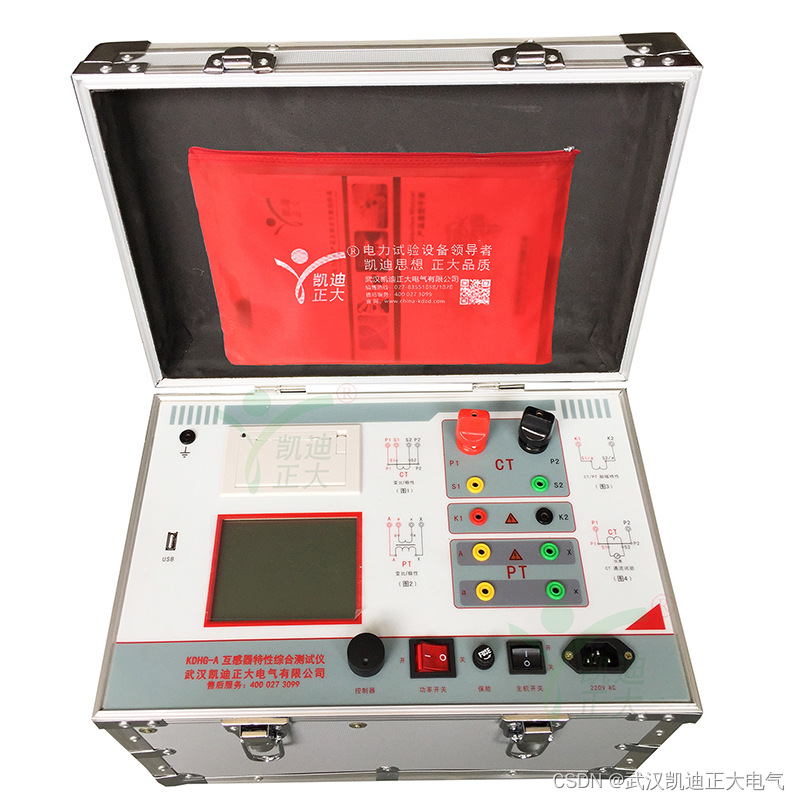

        KDHG-A电流互感器现场综合测试仪是一种专门为测试互感器：伏安特性、变比、极性、误差曲线、计算拐点和二次侧回路检查等设计的多功能现场试验仪器。



二、主要特点

1．单机220V输入时最大电压输出0-2500V，单机最大电流输出0-1000A，支持检测500KV/1A的CT，非常适合现场检修使用。

2．无需外接辅助设备，单机完成测试工作。

3．高智能化设计、无须设置、自动完成检测。

4．单相220V工作电源、全隔离输出，多重保护、安全可靠。

5．支持CT/PT自动检测、支持检测比1和比5的电流互感器。

6．单机完成检测项目，不需要外接电源及其它辅助设备。

7．MBC电源控制技术，单相AC220V输入电源，并且工作电源与功率电源共用一个输入端口,设计更加科学合理,使用更加安全可靠。

8．设备电源输出为真实电压和电流值，并且波形为标准正弦波，频率为50-60Hz；能够真正有效模拟互感器的真实状态，符合国家相关检修规定。

9．可检测CT/PT的伏安特性、变比、极性、5%和10%误差曲线、CT一次通流和CT退磁等项目，轻松实现一机多用。

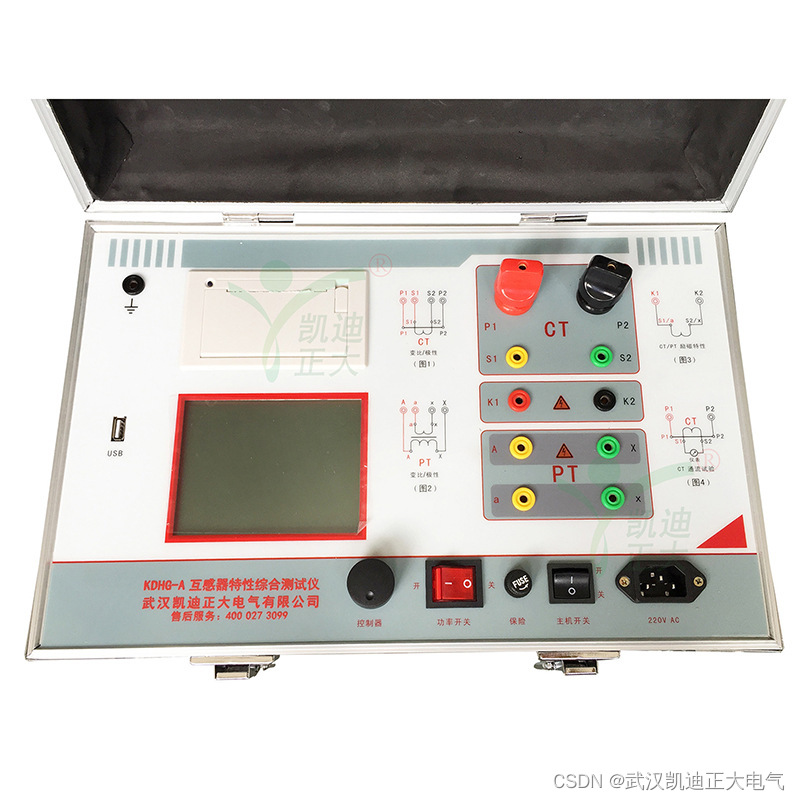

10．采用单电源输入端口；仅有8个测试端口就可完成CT/PT测试项目，接线方式安全简单，非常适合现场使用，能够有效降低劳动强度，提高工作效率。

11．采用热敏打印机，自动筛选打印典型报告使用数据，非常适合进行现场数据对比。

12．中文菜单，大屏幕LCD显示器，界面清晰。

13．旋转鼠标，操作简单。

14．大容量FLASH存储：可保存1000组试验数据，掉电后不丢失。

15．USB接口：支持U盘存储功能。

16．体积小，重量轻：方便现场使用。

三、主要测试功能

CT电流互感器
伏安特性检测（励磁特性）
一次通流试验

自动退磁
工频交流耐压测试
变比测量
比差测量
角差测量
极性判别
自动计算励磁拐点电压/电流值
自动计算5%和10%误差曲线
二次交流耐压试验
二次回路检测
二次实际负荷测量
二次绕组电阻测量

PT电压互感器
工频交流耐压测试
伏安特性检测（励磁特性）
变比测量
比差测量
角差测量
极性判别
自动计算励磁拐点电压/电流值
二次交流耐压试验
二次实际负荷测量
二次绕组电阻测量
自动退磁

四、技术参数

1．电压输出：0～2500Vrms，5Arms（20A峰值）
2．大电流输出：0～1000A
3．二次绕组电阻测量范围：0～50Ω
4．二次绕组电阻测量精度：≤0.5%
5．二次实际负荷测量范围：0～300VA
6．二次实际负荷测量精度：≤1%
7．相位测量（角差）精度：±4min
8．相位测量（角差）分辨率：0.1min
9．CT变比电流测量范围：2500A/5A（5000A/1A）
10．CT变比电流测量精度：≤0.5%
11．PT变比电压测量范围：1kV～500kV
12．PT变比电压测量精度：≤0.5%
13．工作电源：AC220V (50～60Hz)
14．工作温度：－10～50℃
