KDGX-A光纤寻障仪是一款专为光纤网络施工和维护设计的测试设备，具备一键故障定位、自动事件分析和可视故障定位功能。它支持自动调整脉宽和设置折射率，具有2000条测试记录存储能力，适用于室外作业，是OTDR的经济替代选择。该设备的最大探测距离为60km，配备3节5号电池，可持续工作超过2500次测试，并有自动关机和背光管理功能以节省能源。

一、产品概述

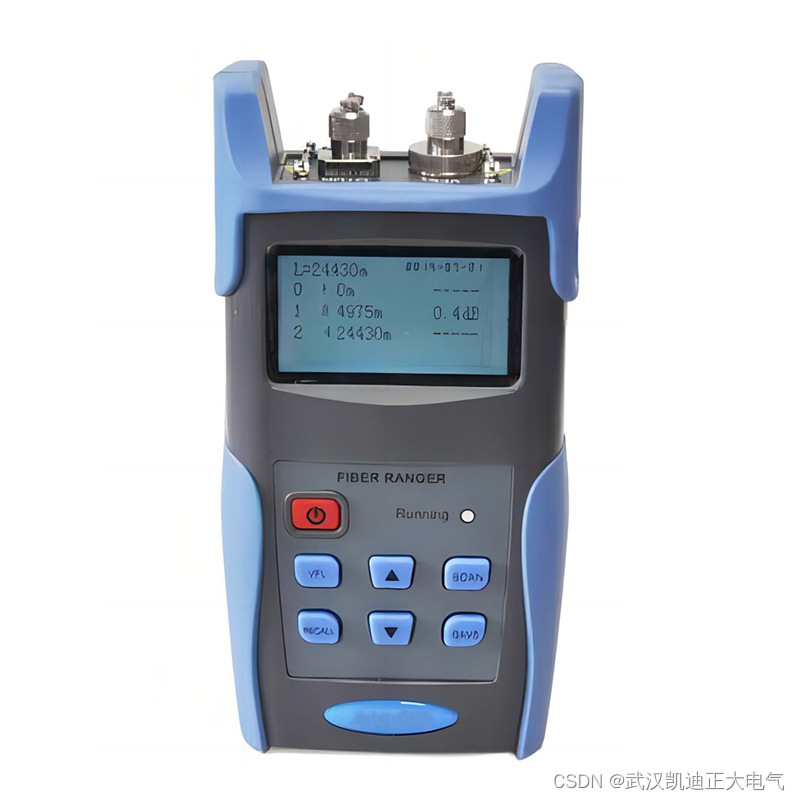

KDGX-A光纤寻障仪是武汉凯迪正大为光纤网络领域施工、测试、维护所设计的一款测试仪表。可实现对光纤链路状态和故障的快速分析，适用于室外维护作业，是现场光纤网络测试与维护中替代OTDR的经济型解决方案。

二、主要特点

1)一键式光纤链路故障定位，检测；
2)自动反射事件、衰减事件分析；
3)集成可视故障定位功能；
4)自动调整脉宽，可设置光纤折射率；
5)提供多达2000条测试记录查询功能；

三、技术指标

光源波长(nm):1550±20
光纤类型:9/125um

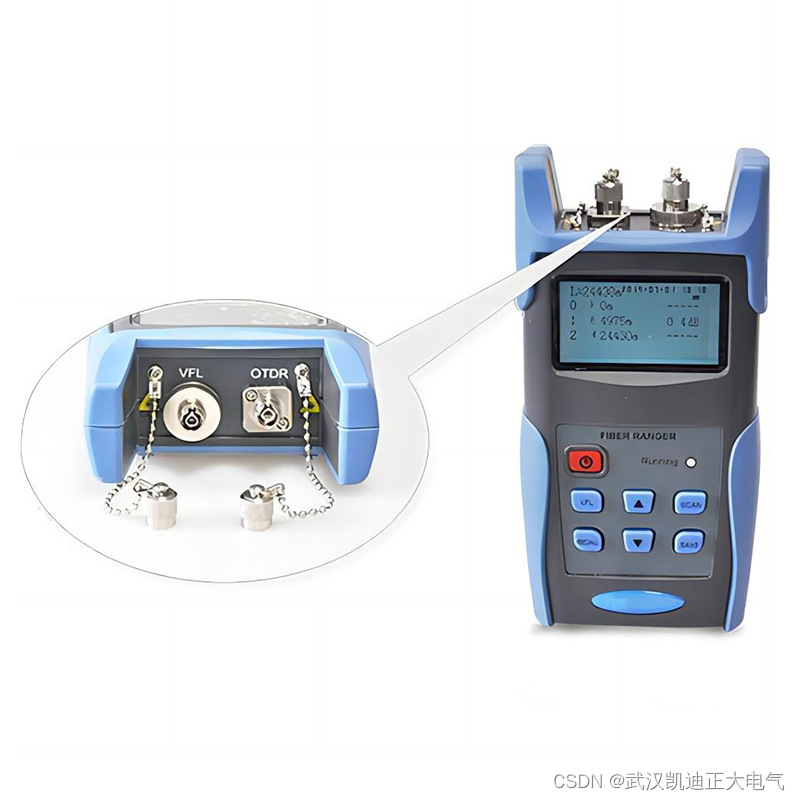

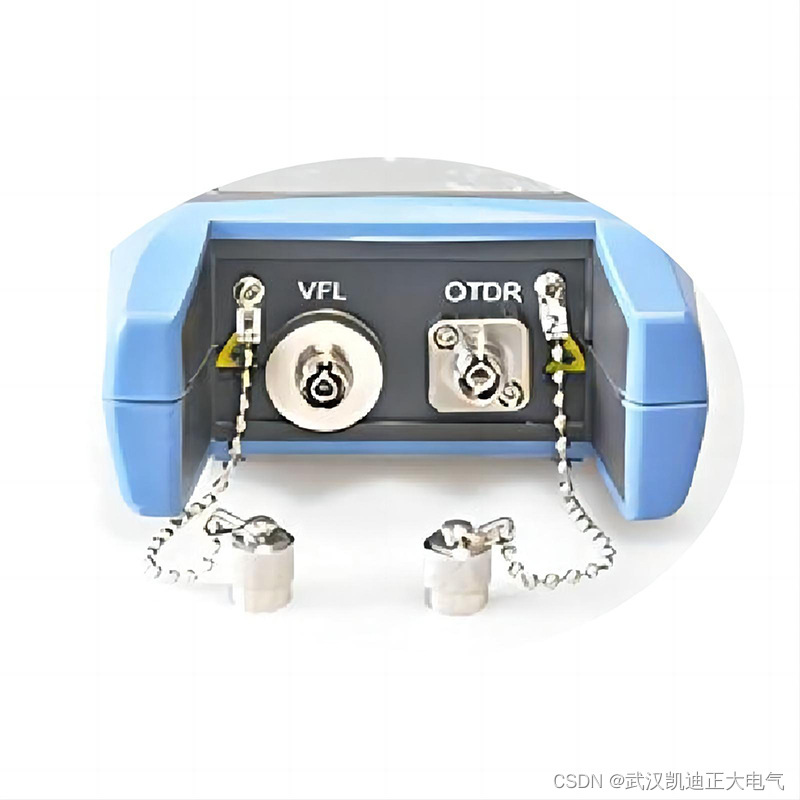

接口类型:FC/PC
探测器类型:InGaAsAPD
脉冲宽度:自动调整
最大探测距离（km）①:60
距离精度②:±（3m+2*10^-4*距离）
反射事件盲区③:15m
电池类型:3节5号/AA电池
电池连续工作时间:>2500次测试
自动关机时间(min):④ 10
650nm光源输出功率(mW):>1mW
存储测试数据记录⑤:2000
工作温度(℃):-5~40
存储温度(℃):-10~70
外形尺寸(mm):175*90*44.5
重量(g)⑥:278

四、注意

①：最大探测距离60km是指，在动态范围内60km处可探测到>1dB的反射事件；非反射事件的探测距离为40km(>1dB)。
②：距离精度取决于被测线路的长度，被测线路若为30km，则测试精度为±（3m + 2*10^-4 * 30*10^-3）= ±9m。
③：反射事件盲区是指在最小脉宽下，反射事件的最小盲区。
④：自动关机时间为10分钟，若设备开机后，所有按键没有操作，仪表自动关机。若开机后，30秒内没有操作，设备会关闭背光，再次操作任意按键时，背光会重新开启。
⑤：光纤寻障仪可最多存储2000条测试数据；其中记录的储存名采用日期+编号方式，用户查看时可清楚知道记录的测试时间。
⑥：裸机重量，不含电池，根据客户要求定制不同波长的设备，重量会略有增减。
