实验3——绘制四边形（EBO）

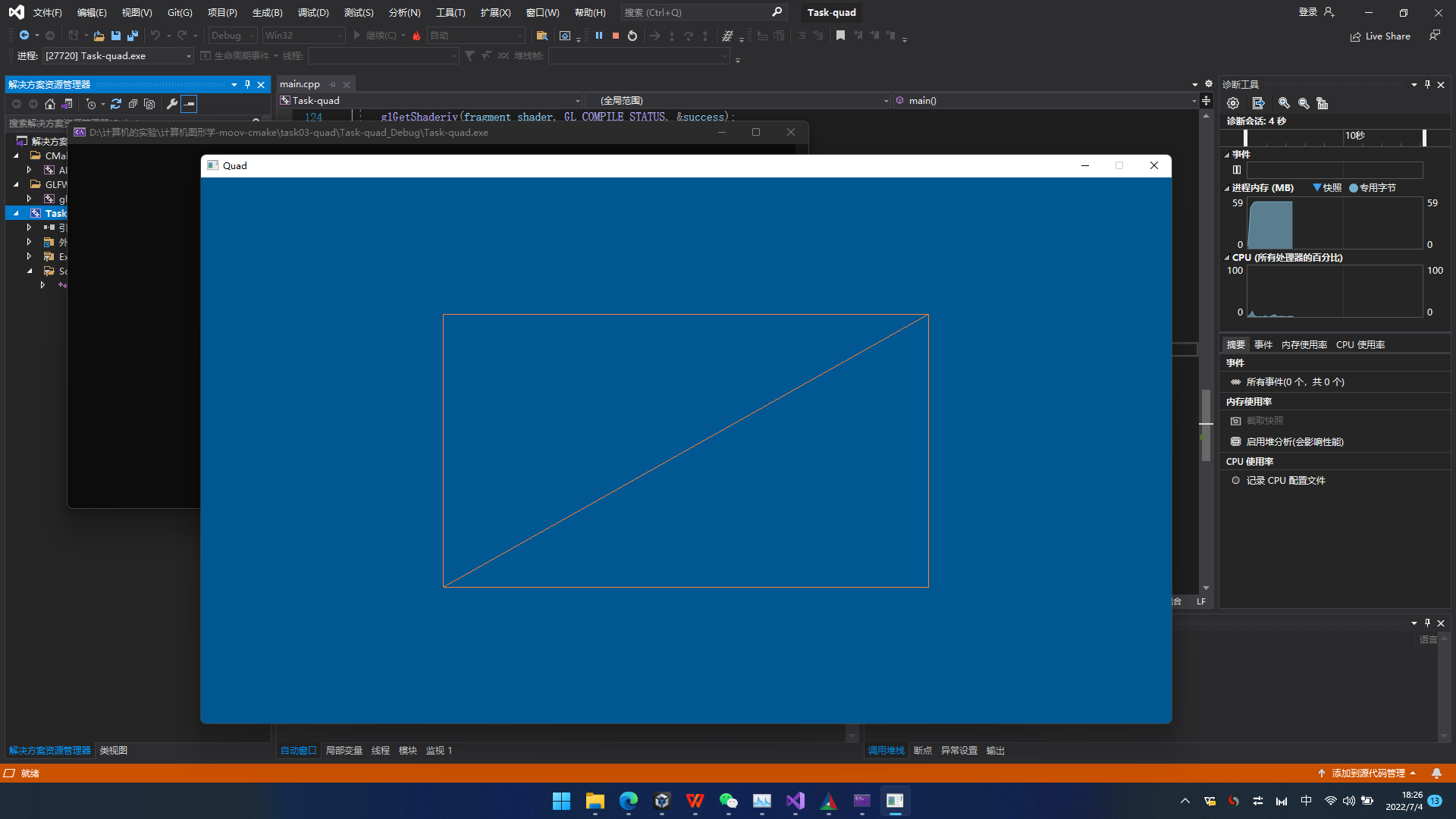

复制粘贴运行

认识总是从低级到高级的，我是小白，处于低级的认识；只会复制粘贴运行。

那就干吧。

计算机图形学_中国大学MOOC(慕课) (icourse163.org)

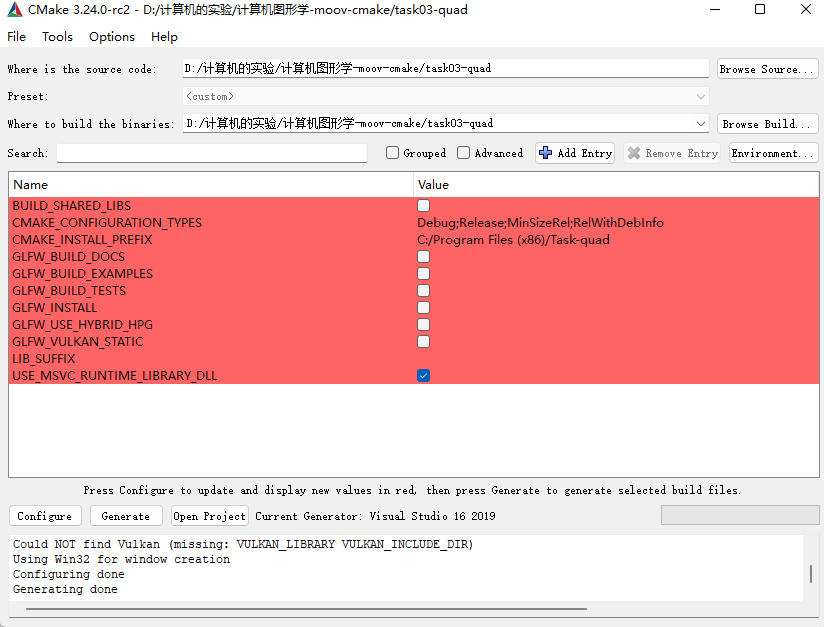

直接cmake出来，也行

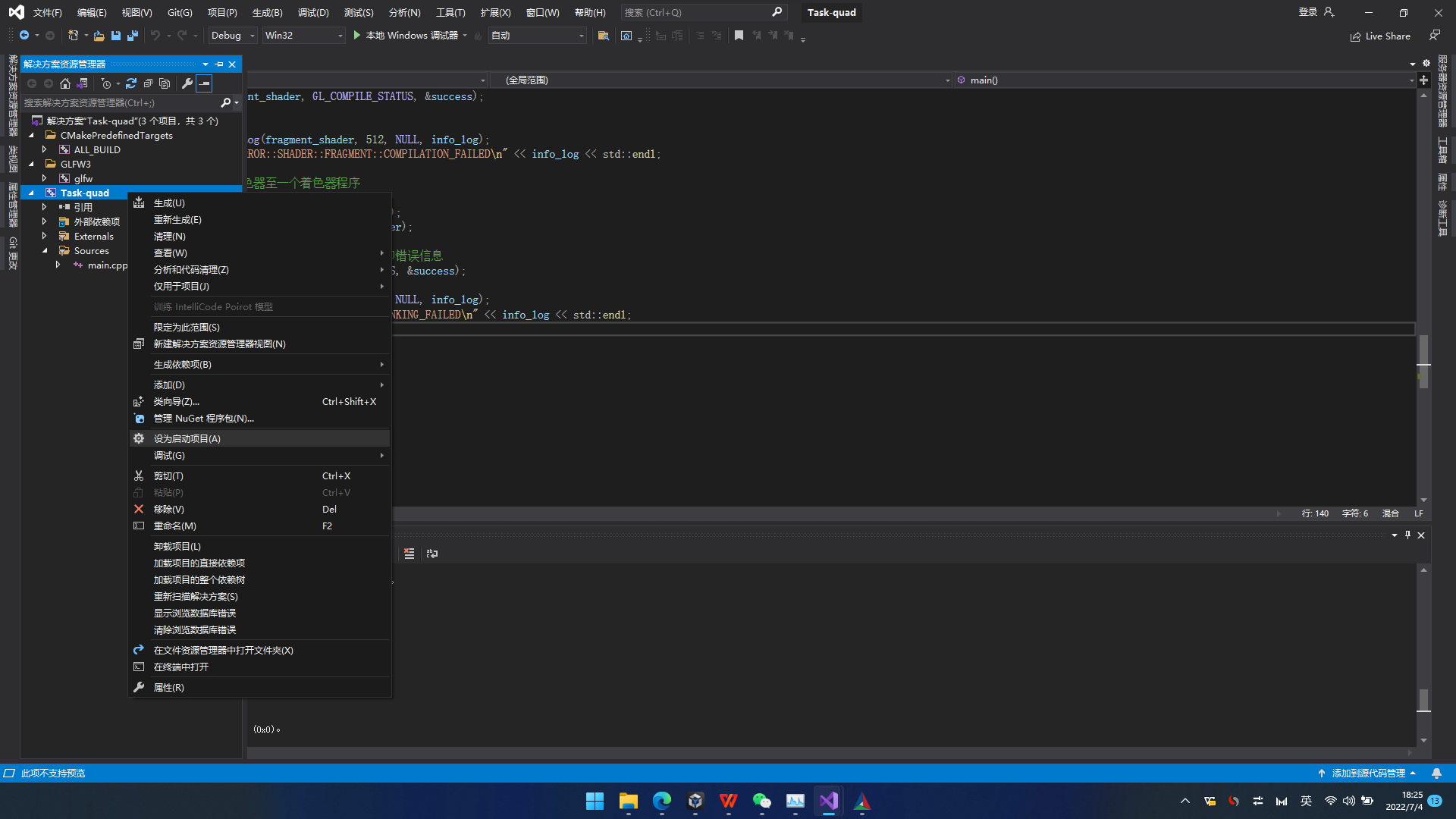

得设置一下启动项目

尝试学习EBO

学不会很正常，是小白的常态，所以，不要有心理负担。

首先，为什么要有EBO？这个东西为什么要存在？

之前已经了解过了一些VAO+VBO的相关函数，勉勉强强能看懂这个代码在干什么了。

完整代码在这里

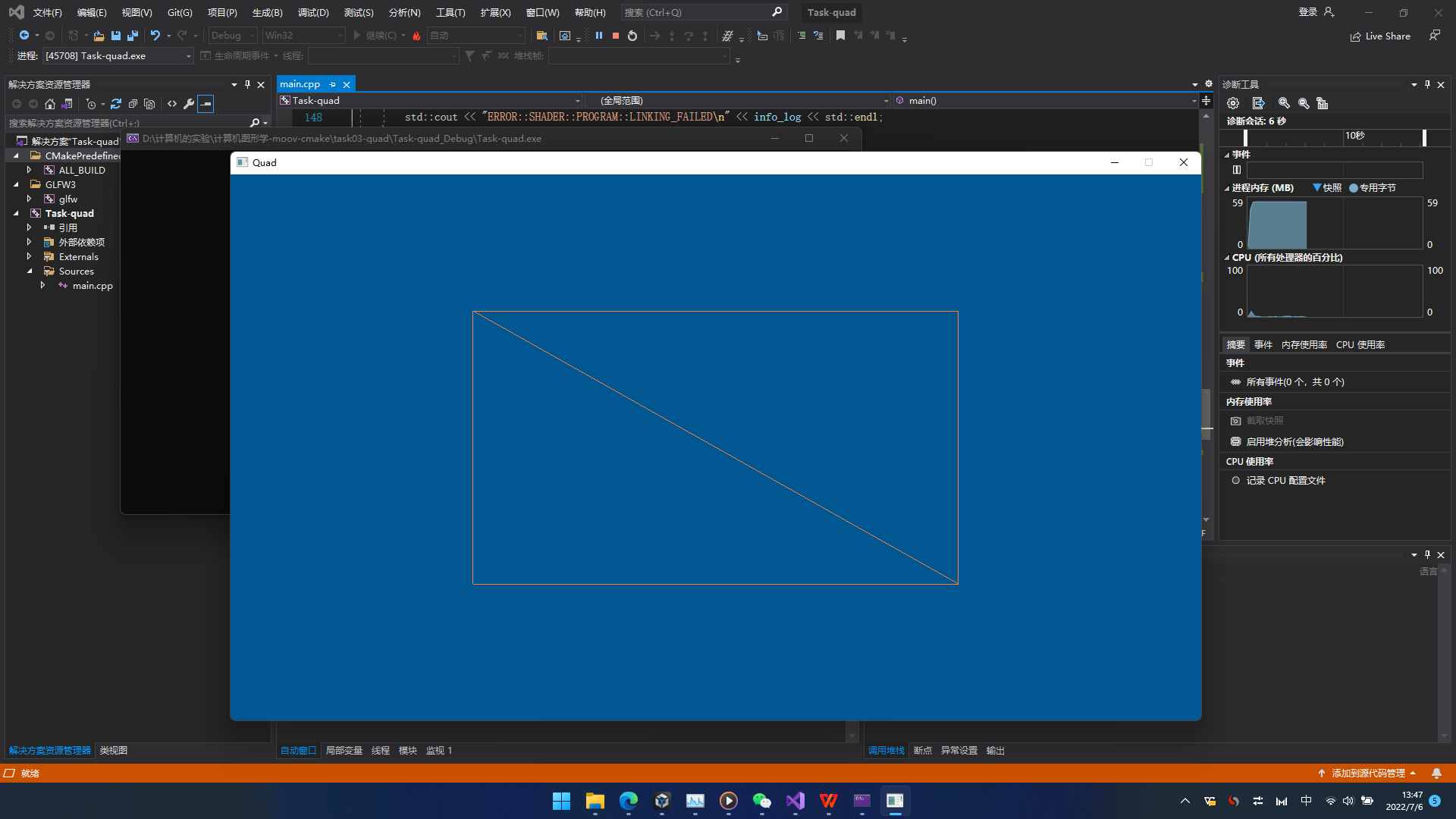

运行结果是这个

但是这存在一些问题：

4边形，4个顶点就够了，这里却在显存里存了6个顶点，冗余了2个，也就是，50%。

// 四边形的顶点数据
float vertices[] = {
	// 第一个三角形
	0.5f, 0.5f, 0.0f,     // 右上
	0.5f, -0.5f, 0.0f,    // 右下
	-0.5f, -0.5f, 0.0f,   // 左下
	// 第二个三角形
	-0.5f, -0.5f, 0.0f,   // 左下
	0.5f, 0.5f, 0.0f,     // 右上
	-0.5f, 0.5f, 0.0f     // 左上
};

显存，很贵的。。还冗余50%。怎么才能省着用？——EBO诞生了。

有了EBO，存VBO时就可以忽略那些重复的顶点属性了。

VBO顶点属性内容很多（最多16个吧），重复一下，吃不消。。

index，一个数值而已，重复一下，没啥，可以接受。

设计的挺好的……

VAO+VBO+EBO的代码在这里

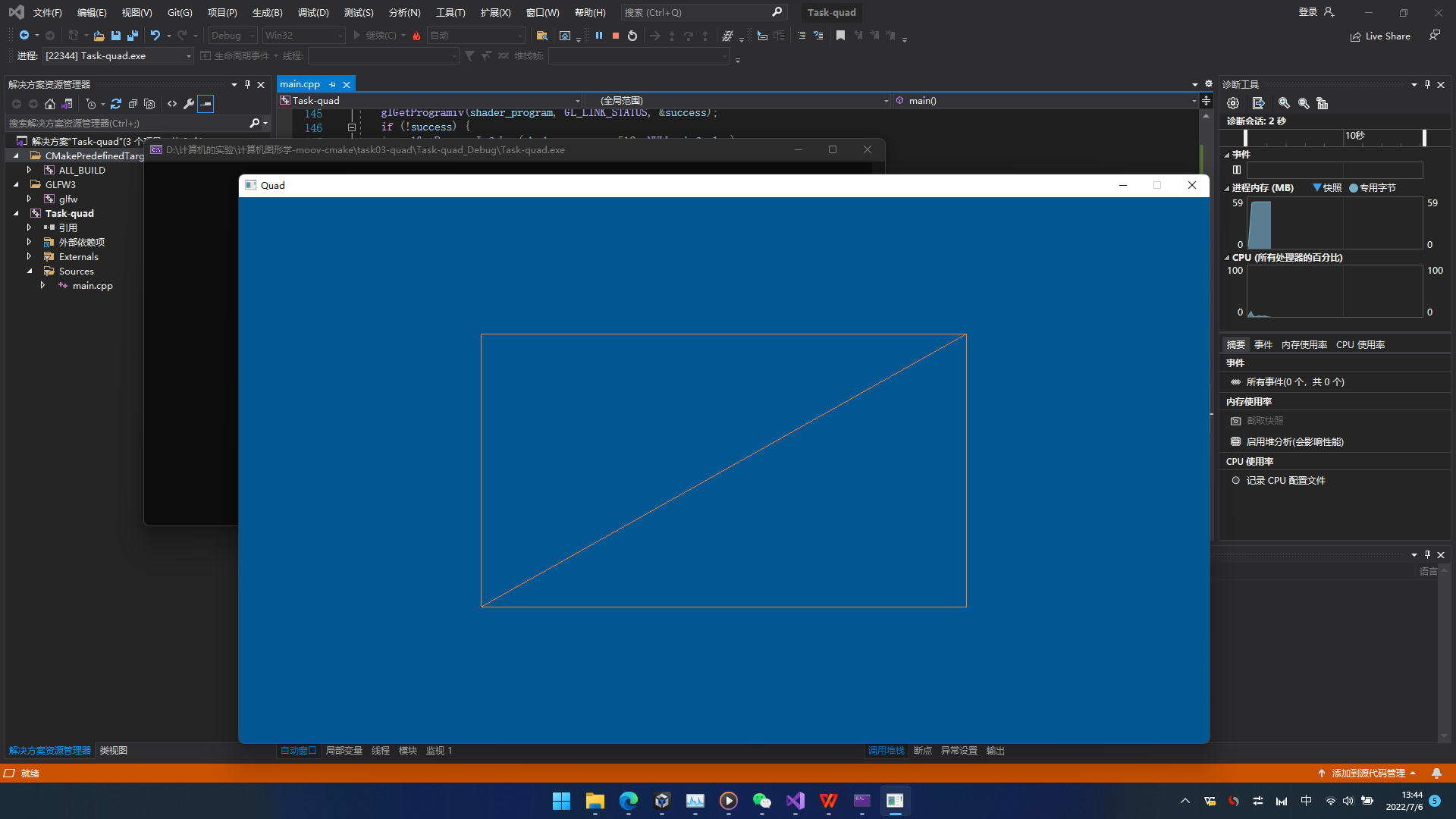

结果在这里：

 索引也是占空间的，在这种小模型上，EBO说不定起不了作用。但大模型应该EBO就发挥作用了吧。

一些相关链接

网页1

短小精悍的总结

1. 顶点缓冲对象VBO是在显卡存储空间中开辟出的一块内存缓存区，用于存储顶点的各类属性信息，如顶点坐标，顶点法向量，顶点颜色数据等。在渲染时，可以直接从VBO中取出顶点的各类属性数据，由于VBO在显存而不是在内存中，不需要从CPU传输数据，处理效率更高。所以可以理解为VBO就是显存中的一个存储区域，可以保持大量的顶点属性信息。并且可以开辟很多个VBO，每个VBO在OpenGL中有它的唯一标识ID，这个ID对应着具体的VBO的显存地址，通过这个ID可以对特定的VBO内的数据进行存取操作。
2. VAO本身并没有存储顶点的相关属性数据，这些信息是存储在VBO中的，VAO相当于是对很多个VBO的引用，把一些VBO组合在一起作为一个对象统一管理。执行VAO绑定之后其后的所有VBO配置都是这个VAO对象的一部分，可以说VBO是对顶点属性信息的绑定，VAO是对很多个VBO的绑定。
3. EBO中存储的内容就是顶点位置的索引indices，EBO跟VBO类似，也是在显存中的一块内存缓冲器，只不过EBO保存的是顶点的索引。
4. VAO简单理解其实代表的就是模型的数据，当可能需要很多个模型,每个模型对应一个VAO，所以需要有个id来区分，创建vao的时候会返回一个vaoID。VAO中有一个属性列表，默认有16个属性(0 - 15)，我们可以为属性指定数据，其中属性可以是顶点位置，颜色，法线，纹理坐标等等我们需要的数据，其中的每一个属性对应的数据其实就来自VBO。

引用自：

(31条消息) OpenGl(1) VAO、VBO、EBO的理解_Coder_Penguin的博客-优快云博客_vao



 网页2

这个里面，给出了这几个Object的伪代码

• 数据结构的定义

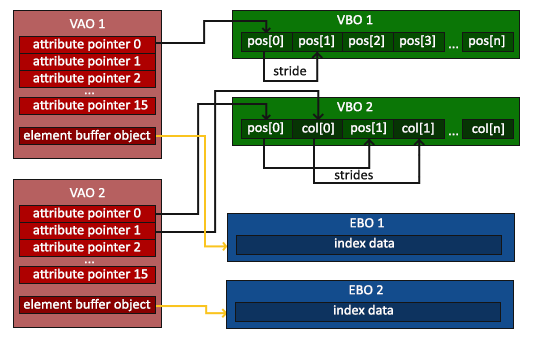

还是这个熟悉的图

这段代码，和上面那个图，呼应的。。

struct VertexAttributeState
{
    bool                bIsEnabled = false;
    int                 iSize = 4; //This is the number of elements in each attrib, 1-4.
    unsigned int        iStride = 0;
    VertexAttribType    eType = GL_FLOAT;
    bool                bIsNormalized = false;
    bool                bIsIntegral = false;
    void *              pPtrOrBufferObjectOffset = 0;
    BufferObject *      pBufferObj = 0;
};

struct VertexArrayObjectState
{
    BufferObject *pElementArrayBufferObject = NULL;
    VertexAttributeState attributes[MAX_VERTEX_ATTRIB];
}

• 相关的一些函数的实现


static VertexArrayObjectState *pContextVAOState = new VertexArrayObjectState();
static BufferObject *pCurrentArrayBuffer = NULL;
//绑定缓冲对象 如VBO EBO等
void glBindBuffer(enum target, uint buffer)
{
    BufferObject *pBuffer = ConvNameToBufferObj(buffer);

    switch(target)
    {
    //绑定VBO 先用一个临时变量存储
    case GL_ARRAY_BUFFER:
        pCurrentArrayBuffer = pBuffer;
        break;
    //绑定EBO 直接更新
    case GL_ELEMENT_ARRAY_BUFFER:
        pContextVAOState->pElementArrayBufferObject = pBuffer;
        break;
    ...
    }
}
//禁用属性
void glEnableVertexAttribArray(uint index)
{
    pContextVAOState->attributes[index].bIsEnabled = true;
}
//启用属性
void glDisableVertexAttribArray(uint index)
{
    pContextVAOState->attributes[index].bIsEnabled = false;
}

//链接顶点属性指针
void glVertexAttribPointer(uint index, int size, enum type, boolean normalized, sizei stride, const void *pointer)
{
    VertexAttributeState &currAttrib = pContextVAOState->attributes[index];

    currAttrib.iSize = size;
    currAttrib.eType = type;
    currAttrib.iStride = stride;
    currAttrib.bIsNormalized = normalized;
    currAttrib.bIsIntegral = true;
    currAttrib.pPtrOrBufferObjectOffset = pointer;
    //此时才会保存VBO!!
    currAttrib.pBufferObj = pCurrentArrayBuffer;
}

 通过这段伪代码，有以下认识

1. bind索引数组就直接改变了vao，而bind顶点数组，改变了内部的顶点缓存指针，而真正的将顶点缓存指针的值写入vao其实是glVertexAttribPointer函数。
2. 这段代码体现了VBO和顶点属性指针的关系，在绑定VBO后，一定要设置好顶点属性指针，不然就等于白给。
3. 如果在解绑VAO之前解绑了EBO，那么该VAO存储的EBO就无了，自然绘制不出东西。这个EBO设置的就没意义了。
4. VAO本来的意义就是这个结构是存储在服务端内存中的（也就是显存中），你只要bind一个VAO就能获得一次drawcall需要的所有信息，所以它快
5. 绑定顺序：先绑定VAO，然后绑定VBO和EBO，再链接顶点属性指针
6. 解绑顺序：在绑定VBO并链接顶点属性指针之后，即可解绑该VBO，但是解绑EBO的操作一定要放到解绑VAO的操作之后。就是说，解绑顺序是：VBO(注意要先链接顶点属性指针)、VAO、EBO

引用自：

(20 封私信 / 8 条消息) VAO和EBO解绑定的坑？ - 知乎 (zhihu.com)

 (31条消息) OpenGL VAO VBO EBO(IBO)的绑定、解绑问题_csu_xiji的博客-优快云博客
